Torzní pružina T-19100R: Nerezová ocel Ø 2 x 11 x 65 mm / 0°

Cenová stupnice - Torzní pružina T-19100R

Množství Jedn. cena [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Torzní pružina Nakoupit

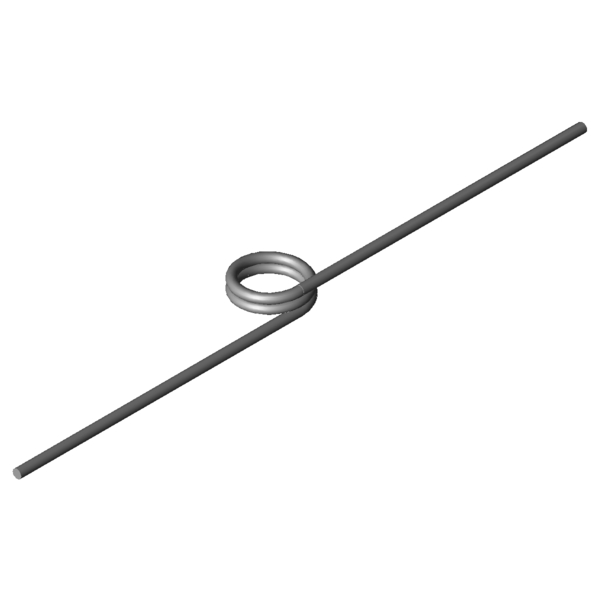

Obrázek produktu Torzní pružina T-19100R
Obrázek produktu Torzní pružina T-19100R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19100R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2 mm Prumer drátu
Di 11 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 6 mm Délka tělesa pružiny
Ls 65 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 310,87 Nmm (+/-) Tolerance maximum torque
Mn 798,72 Nmm Největší točivý moment pružiny
alphan 25,73 Stupně Největší úhel otáčení pružiny
nt 2 Kus Počet vinutí
Ddmax 9,9 mm Největší možný průměr trnu
Ddmin 8,8 mm Menor diâmetro de mandril possível
Ditol 0,29 mm (+/-) tolerance of inner coil diameter
Gew 5,2433 g Hmotnost výrobku
PG K - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19100R: Nerezová ocel Ø 2 x 11 x 65 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19100R: Nerezová ocel Ø 2 x 11 x 65 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19100R: Nerezová ocel Ø 2 x 11 x 65 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19100R: Nerezová ocel Ø 2 x 11 x 65 mm / 0°

síla-dráha-výpočet Torzní pružina T-19100R

Formulář dotazu Torzní pružina T-19100R: Nerezová ocel Ø 2 x 11 x 65 mm / 0°

Formulář dotazu Torzní pružina T-19100R

Podobné zkrutné pružiny pro Torzní pružina T-19100R: Nerezová ocel Ø 2 x 11 x 65 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-16716R 10,4 5,6 285,09 52,07 1.4310 57,3 | 83,7 | 56,7 | 31,6
T-16720R 10,4 7 285,09 69,43 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16728R 12,6 5,6 289,84 62,81 1.4310 90,3 | 87,5 | 94,4 | 89,0
T-16732R 12,6 7 289,84 83,75 1.4310 89,7 | 94,2 | 90,6 | 84,3
T-18804R 8,9 6,4 429,24 40,93 1.4310 63,3 | 88,2 | 62,7 | 39,2
T-18800R 8,9 4,8 429,24 27,25 1.4310 53,1 | 80,5 | 52,8 | 26,1
T-18829R 11,9 6,4 442,58 54,22 1.4310 70,1 | 88,8 | 71,3 | 50,3
T-18825R 11,9 4,8 442,58 36,14 1.4310 57,6 | 81,2 | 58,2 | 33,5
T-18833R 11,9 8 442,58 72,29 1.4310 78,3 | 87,5 | 80,2 | 67,1
T-18854R 14,4 6,4 449,91 65,31 1.4310 64,5 | 89,0 | 64,6 | 39,8
T-18900R 10 5,4 554,97 24,73 1.4310 48,5 | 83,7 | 43,5 | 18,3
T-18904R 10 7,2 554,97 37,1 1.4310 43,7 | 79,0 | 38,2 | 13,8
T-18912R 13,5 5,4 572,76 33,09 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18916R 13,5 7,2 572,76 49,64 1.4310 40,6 | 78,4 | 32,7 | 10,6
T-19100R 11 6 798,72 25,73 1.4310 54,4 | 79,5 | 55,0 | 28,6
T-19125R 15 6 825,31 34,82 1.4310 81,7 | 90,0 | 82,2 | 73,0
T-16800R 11,5 6,75 1041,37 22,15 1.4310 65,7 | 86,9 | 66,9 | 43,4
T-19200R 10 7,5 1422,19 18,11 1.4310 82,2 | 88,5 | 85,8 | 72,4
Počet podobných kovových pružin: 17

Číslo celního sazebníku: 73202089; Torzní pružina T-19100R

Země původu: DE, German; Torzní pružina T-19100R
