Torzní pružina T-19128L: Nerezová ocel Ø 2 x 15 x 65 mm / 270°

Cenová stupnice - Torzní pružina T-19128L

Množství Jedn. cena [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Torzní pružina Nakoupit

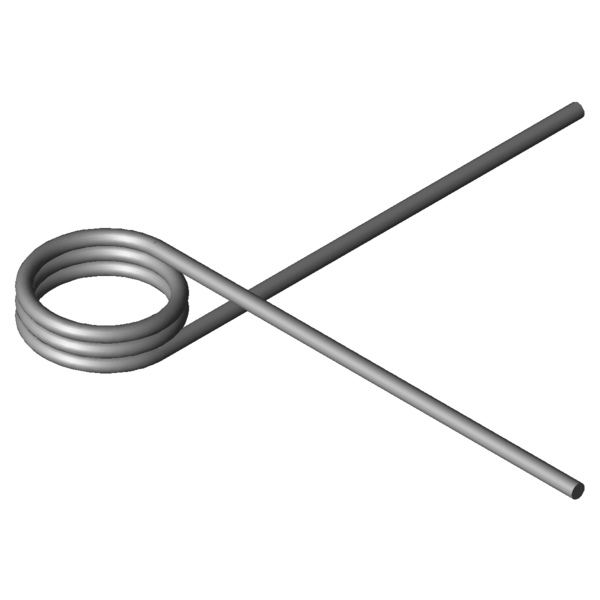

Obrázek produktu Torzní pružina T-19128L
Obrázek produktu Torzní pružina T-19128L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19128L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2 mm Prumer drátu
Di 15 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 7,5 mm Délka tělesa pružiny
Ls 65 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 251,84 Nmm (+/-) Tolerance maximum torque
Mn 825,31 Nmm Největší točivý moment pružiny
alphan 47,84 Stupně Největší úhel otáčení pružiny
nt 2,75 Kus Počet vinutí
Ddmax 13,5 mm Největší možný průměr trnu
Ddmin 12 mm Menor diâmetro de mandril possível
Ditol 0,38 mm (+/-) tolerance of inner coil diameter
Gew 6,8575 g Hmotnost výrobku
PG K - Cenová skupina pro tento výrobek
