Torzní pružina T-19708L: Nerezová ocel Ø 4,5 x 20,5 x 100 mm / 0°

Cenová stupnice - Torzní pružina T-19708L

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Torzní pružina Nakoupit

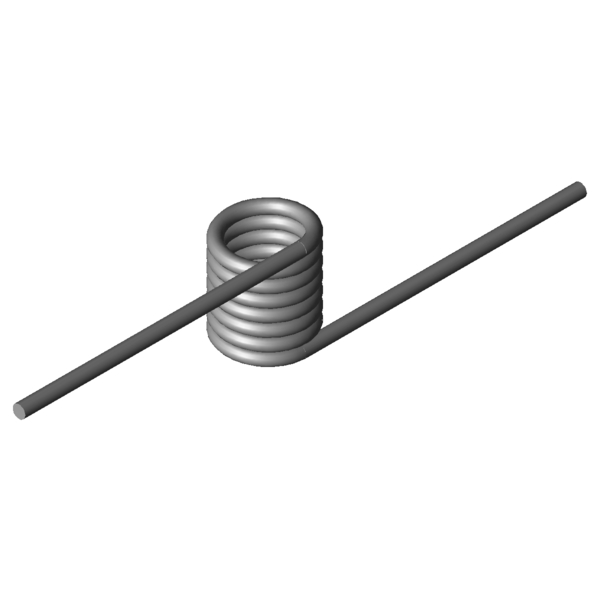

Obrázek produktu Torzní pružina T-19708L
Obrázek produktu Torzní pružina T-19708L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19708L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 4,5 mm Prumer drátu
Di 20,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 36 mm Délka tělesa pružiny
Ls 100 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 2835,54 Nmm (+/-) Tolerance maximum torque
Mn 7210,54 Nmm Největší točivý moment pružiny
alphan 61 Stupně Největší úhel otáčení pružiny
nt 7 Kus Počet vinutí
Ddmax 18,1 mm Největší možný průměr trnu
Ddmin 14 mm Menor diâmetro de mandril possível
Ditol 0,5 mm (+/-) tolerance of inner coil diameter
Gew 94,0033 g Hmotnost výrobku
PG S - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19708L: Nerezová ocel Ø 4,5 x 20,5 x 100 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19708L: Nerezová ocel Ø 4,5 x 20,5 x 100 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19708L: Nerezová ocel Ø 4,5 x 20,5 x 100 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19708L: Nerezová ocel Ø 4,5 x 20,5 x 100 mm / 0°

síla-dráha-výpočet Torzní pružina T-19708L

Formulář dotazu Torzní pružina T-19708L: Nerezová ocel Ø 4,5 x 20,5 x 100 mm / 0°

Formulář dotazu Torzní pružina T-19708L

Podobné zkrutné pružiny pro Torzní pružina T-19708L: Nerezová ocel Ø 4,5 x 20,5 x 100 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19344L 21 15 2533,79 62,8 1.4310 56,3 | 68,7 | 66,1 | 34,1
T-19364L 26 24 2582,84 128,39 1.4310 43,1 | 70,7 | 41,7 | 17,0
T-17008L 12,5 25,6 2709,97 56,3 1.4310 57,8 | 67,7 | 64,9 | 40,7
T-17018L 17 25,6 2827,78 75,58 1.4310 55,6 | 75,0 | 60,0 | 31,7
T-17028L 22 25,6 2909,76 97,03 1.4310 51,8 | 78,5 | 51,6 | 25,4
T-17038L 27 25,6 2964,79 118,48 1.4310 46,7 | 72,7 | 46,3 | 21,2
T-19404L 12,4 28,8 3909,65 51,8 1.4310 69,0 | 73,5 | 69,6 | 63,9
T-19424L 17,4 28,8 4113,81 71,47 1.4310 67,2 | 81,6 | 71,2 | 48,7
T-19444L 22,4 28,8 4240,2 91,15 1.4310 62,0 | 83,8 | 62,9 | 39,4
T-19464L 27,4 28,8 4326,15 110,84 1.4310 56,3 | 78,3 | 57,5 | 33,0
T-19504L 17,5 32 5491,74 64,13 1.4310 81,9 | 87,7 | 85,6 | 72,4
T-19524L 22,5 32 5673,53 81,61 1.4310 75,1 | 89,6 | 76,7 | 58,8
T-19544L 27,5 32 5798,12 99,1 1.4310 68,2 | 84,1 | 71,0 | 49,5
T-19564L 32,5 32 5888,83 116,59 1.4310 63,3 | 80,3 | 67,0 | 42,7
T-19708L 20,5 36 7210,54 61 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19717L 25,5 36 7413,47 75,25 1.4310 88,7 | 93,5 | 89,2 | 83,3
T-19726L 30,5 36 7558,94 89,52 1.4310 80,8 | 89,1 | 81,8 | 71,4
T-19809L 20 40 9706,06 53,87 1.4310 79,8 | 92,5 | 81,3 | 65,6
T-19805L 20 20 9706,06 23,09 1.4310 55,1 | 81,0 | 56,1 | 28,1
T-19801L 20 15 9706,06 15,39 1.4310 48,3 | 76,4 | 49,8 | 18,7
T-19823L 28 40 10155,28 74,4 1.4310 82,5 | 84,4 | 76,5 | 86,6
Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202089; Torzní pružina T-19708L

Země původu: DE, German; Torzní pružina T-19708L
