Torzní pružina T-19723L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 90°

Cenová stupnice - Torzní pružina T-19723L

Množství	Jedn. cena [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

Torzní pružina Nakoupit

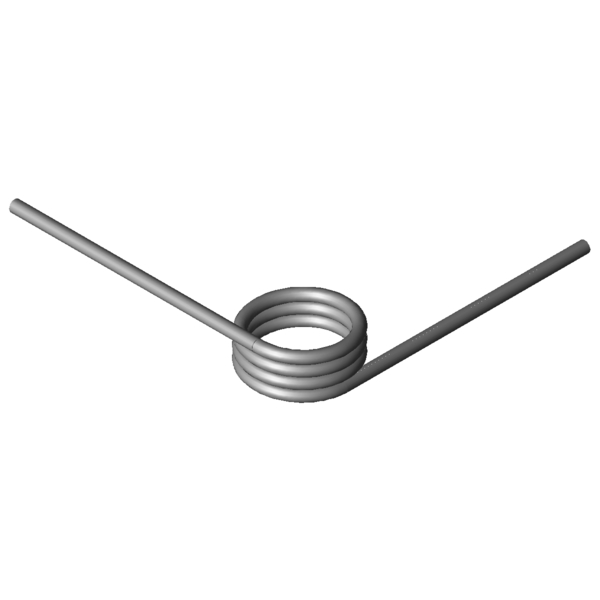

Obrázek produktu Torzní pružina T-19723L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19723L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	90	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	4,5	mm	Prumer drátu
Di	30,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	19,13	mm	Délka tělesa pružiny
Ls	100	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	2881	Nmm	(+/-) Tolerance maximum torque
Mn	7558,94	Nmm	Největší točivý moment pružiny
alphan	41,56	Stupně	Největší úhel otáčení pružiny
nt	3,25	Kus	Počet vinutí
Ddmax	26,9	mm	Největší možný průměr trnu
Ddmin	19	mm	Menor diâmetro de mandril possível
Ditol	0,7	mm	(+/-) tolerance of inner coil diameter
Gew	69,8817	g	Hmotnost výrobku
PG	S	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-19723L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19723L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19723L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19723L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 90°

síla-dráha-výpočet Torzní pružina T-19723L

Formulář dotazu Torzní pružina T-19723L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 90°

Formulář dotazu Torzní pružina T-19723L

Podobné zkrutné pružiny pro Torzní pružina T-19723L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-19361L	26	12,75	2582,84	59,62	1.4310	49,5 \| 72,9 \| 51,9 \| 23,8
T-17025L	22	13,6	2909,76	45,05	1.4310	57,4 \| 71,4 \| 65,4 \| 35,5
T-17035L	27	13,6	2964,79	55,01	1.4310	54,6 \| 76,9 \| 57,4 \| 29,6
T-17031L	27	10,4	2964,79	38,08	1.4310	59,9 \| 71,3 \| 65,4 \| 42,8
T-19441L	22,4	15,3	4240,2	42,34	1.4310	70,0 \| 77,8 \| 77,1 \| 55,1
T-19461L	27,4	15,3	4326,15	51,43	1.4310	66,2 \| 83,3 \| 69,0 \| 46,2
T-19501L	17,5	17	5491,74	29,73	1.4310	83,0 \| 78,4 \| 72,1 \| 98,5
T-19521L	22,5	17	5673,53	37,91	1.4310	83,1 \| 83,8 \| 83,1 \| 82,3
T-19561L	32,5	17	5888,83	54,1	1.4310	75,9 \| 90,5 \| 77,4 \| 59,8
T-19541L	27,5	17	5960,44	46,01	1.4310	81,7 \| 89,3 \| 84,6 \| 71,2
T-19705L	20,5	19,13	7210,54	28,32	1.4310	80,8 \| 89,1 \| 81,8 \| 71,4
T-19701L	20,5	14,63	7210,54	19,61	1.4310	67,3 \| 81,2 \| 71,3 \| 49,5
T-19714L	25,5	19,13	7413,47	34,94	1.4310	90,4 \| 94,5 \| 91,1 \| 85,7
T-19710L	25,5	14,63	7413,47	24,19	1.4310	74,7 \| 86,7 \| 78,1 \| 59,3
T-19723L	30,5	19,13	7558,94	41,56	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19732L	35,5	19,13	7668,33	48,19	1.4310	91,7 \| 95,3 \| 92,4 \| 87,5
T-19728L	35,5	14,63	7668,33	33,36	1.4310	85,3 \| 87,5 \| 89,4 \| 79,1
T-19806L	20	21,25	9706,06	25,01	1.4310	65,9 \| 81,9 \| 69,0 \| 46,9
T-19802L	20	16,25	9706,06	17,32	1.4310	57,5 \| 80,2 \| 59,8 \| 32,5
T-19820L	28	21,25	10155,28	34,54	1.4310	77,1 \| 90,6 \| 78,8 \| 61,9
T-19816L	28	16,25	10155,28	23,91	1.4310	65,9 \| 88,9 \| 66,0 \| 42,8
T-19835L	36	21,25	10430,68	44,08	1.4310	82,8 \| 88,2 \| 83,4 \| 76,9
T-19831L	36	16,25	10430,68	30,52	1.4310	70,9 \| 86,6 \| 73,0 \| 53,2
T-19850L	44	21,25	10616,8	53,62	1.4310	83,1 \| 83,1 \| 74,4 \| 91,9

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202089; Torzní pružina T-19723L

Země původu: DE, German; Torzní pružina T-19723L
