Torzní pružina T-19854R: Nerezová ocel Ø 5 x 44 x 150 mm / 90°

Cenová stupnice - Torzní pružina T-19854R

Množství Jedn. cena [EUR]
1 6,6400 EUR
2 4,6800 EUR
3 4,4600 EUR
7 3,6300 EUR
17 2,4900 EUR
37 1,9700 EUR
75 1,8900 EUR

Torzní pružina Nakoupit

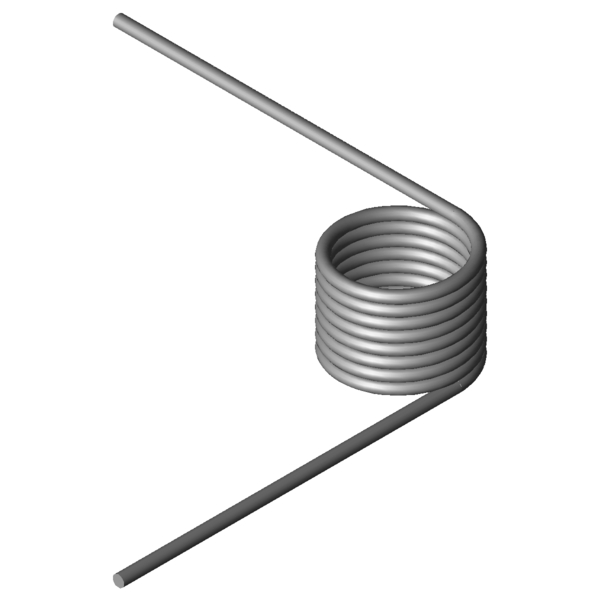

Obrázek produktu Torzní pružina T-19854R
Obrázek produktu Torzní pružina T-19854R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19854R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 90 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 5 mm Prumer drátu
Di 44 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 46,25 mm Délka tělesa pružiny
Ls 150 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 2815,36 Nmm (+/-) Tolerance maximum torque
Mn 10616,8 Nmm Největší točivý moment pružiny
alphan 136,11 Stupně Největší úhel otáčení pružiny
nt 8,25 Kus Počet vinutí
Ddmax 39 mm Největší možný průměr trnu
Ddmin 32 mm Menor diâmetro de mandril possível
Ditol 0,9 mm (+/-) tolerance of inner coil diameter
Gew 243,6998 g Hmotnost výrobku
PG U - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19854R: Nerezová ocel Ø 5 x 44 x 150 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19854R: Nerezová ocel Ø 5 x 44 x 150 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19854R: Nerezová ocel Ø 5 x 44 x 150 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19854R: Nerezová ocel Ø 5 x 44 x 150 mm / 90°

síla-dráha-výpočet Torzní pružina T-19854R

Formulář dotazu Torzní pružina T-19854R: Nerezová ocel Ø 5 x 44 x 150 mm / 90°

Formulář dotazu Torzní pružina T-19854R

Podobné zkrutné pružiny pro Torzní pružina T-19854R: Nerezová ocel Ø 5 x 44 x 150 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19565R 32,5 37 5888,83 137,35 1.4310 70,1 | 78,0 | 77,3 | 55,0
T-19740R 20,5 41,63 7210,5 71,89 1.4310 71,2 | 75,5 | 60,4 | 77,8
T-19745R 25,5 41,63 7413,5 88,69 1.4310 80,0 | 79,3 | 67,5 | 93,3
T-19750R 30,5 41,63 7558,9 105,5 1.4310 83,1 | 83,1 | 74,4 | 91,9
T-19723R 30,5 19,13 7558,94 41,56 1.4310 53,5 | 66,9 | 50,9 | 42,9
T-19736R 35,5 41,63 7668,33 122,32 1.4310 82,8 | 86,9 | 81,0 | 80,4
T-19732R 35,5 19,13 7668,33 48,19 1.4310 57,8 | 70,7 | 53,8 | 49,0
T-19728R 35,5 14,63 7668,33 33,36 1.4310 49,9 | 67,4 | 48,4 | 33,9
T-19810R 20 46,25 9706,06 63,49 1.4310 67,3 | 81,8 | 69,0 | 51,0
T-19824R 28 46,25 10155,28 87,68 1.4310 78,4 | 87,9 | 80,0 | 67,3
T-19820R 28 21,25 10155,28 34,54 1.4310 52,3 | 69,9 | 60,5 | 26,5
T-19839R 36 46,25 10430,68 111,89 1.4310 89,3 | 93,9 | 90,2 | 83,7
T-19835R 36 21,25 10430,68 44,08 1.4310 58,1 | 75,9 | 65,3 | 33,0
T-19831R 36 16,25 10430,68 30,52 1.4310 51,8 | 72,3 | 60,3 | 22,8
T-19854R 44 46,25 10616,8 136,11 1.4310 100,0 | 100,0 | 100,0 | 100,0
Počet podobných kovových pružin: 14

Číslo celního sazebníku: 73202089; Torzní pružina T-19854R

Země původu: DE, German; Torzní pružina T-19854R
