Detailseite Druckfedern: D-199 | Federstahl Ø 1,25 x 8 x 47,5 mm

Staffelpreise (Preisgruppe: E)

BestellmengeEinzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR
CAD-Bild Druckfedern D-199

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 8 mm Mittlerer Windungsdurchmesser
De 9,25 mm Äußerer Windungsdurchmesser
Dd 6,3 mm Dorndurchmesser
Dh 9,8 mm Hülsendurchmesser
L0 47,5 mm Ungespannte Länge der Feder
Lk 27,63 mm Knicklänge
Fn 103,179 N Höchstkraft der Feder
Ln 20,95 mm Kleinste Länge der Feder
sn 26,55 mm Größter Federweg bei statischer Belastung
Fndyn 81,999 N Dynamische Höchstkraft
Lndyn 26,4 mm Kleinste Länge dynamische Belastung
shdyn 7,67 mm Größter Federweg dynamische Belastung
S 3,7 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 3,886 N/mm Federrate
Gewicht 3,5351 g Gewicht des Artikels
Fntol 5,63 N (+/-) Toleranz für statische Höchstkraft
Fndtol 5,56 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,05 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt

Ursprungsland: DE | Zolltarifnummer: 73202081

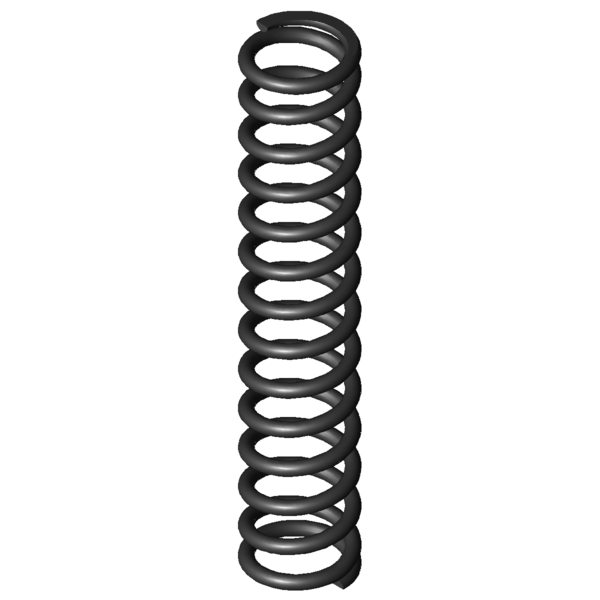

Produktbild - Druckfedern D-199
