Detailseite Druckfedern: D-2007 | Federstahl Ø 0,1 x 1 x 4,4 mm

Staffelpreise (Preisgruppe: D)

BestellmengeEinzelpreis [EUR]
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

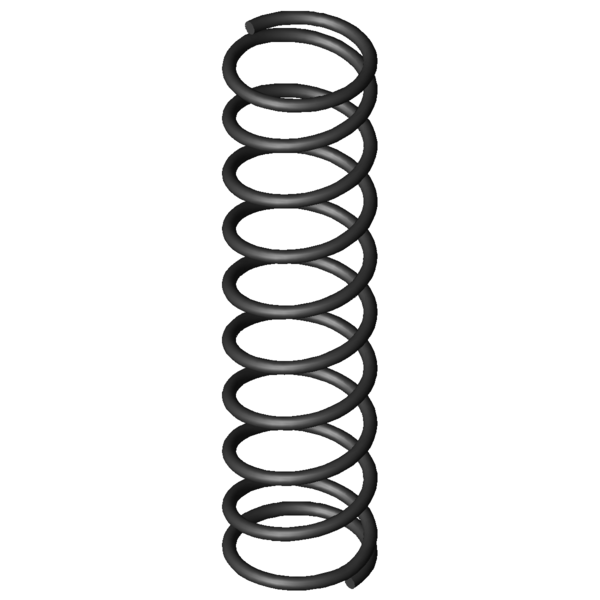

CAD-Bild Druckfedern D-2007

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 1 mm Mittlerer Windungsdurchmesser
De 1,1 mm Äußerer Windungsdurchmesser
Dd 0,7 mm Dorndurchmesser
Dh 1,4 mm Hülsendurchmesser
L0 4,4 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 0,358 N Höchstkraft der Feder
Ln 1,41 mm Kleinste Länge der Feder
sn 2,99 mm Größter Federweg bei statischer Belastung
Fndyn 0,345 N Dynamische Höchstkraft
Lndyn 1,52 mm Kleinste Länge dynamische Belastung
shdyn 0,91 mm Größter Federweg dynamische Belastung
S 0,488 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,12 N/mm Federrate
Gewicht 0,002 g Gewicht des Artikels
Fntol 0,04 N (+/-) Toleranz für statische Höchstkraft
Fndtol 0,04 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,1 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,26 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe D - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt

Ursprungsland: DE | Zolltarifnummer: 73202081
