Detailseite Druckfedern: D-2051 | Federstahl Ø 0,16 x 2 x 4,3 mm

Staffelpreise (Preisgruppe: C)

BestellmengeEinzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

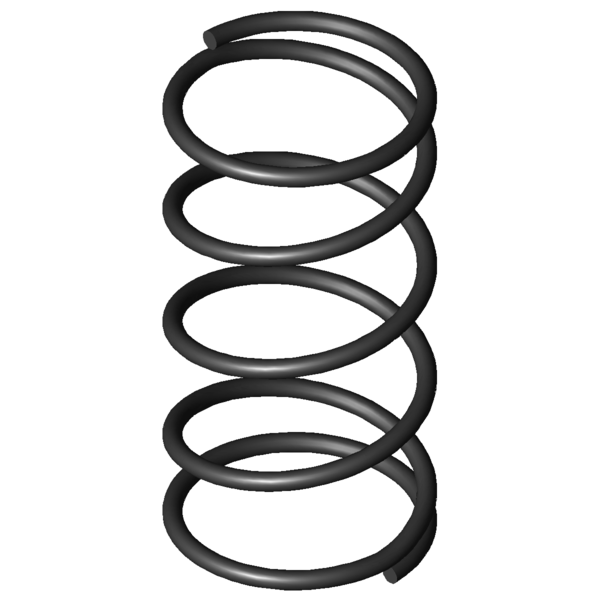

CAD-Bild Druckfedern D-2051

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,16 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 2 mm Mittlerer Windungsdurchmesser
De 2,16 mm Äußerer Windungsdurchmesser
Dd 1,5 mm Dorndurchmesser
Dh 2,5 mm Hülsendurchmesser
L0 4,3 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 0,714 N Höchstkraft der Feder
Ln 1,31 mm Kleinste Länge der Feder
sn 2,99 mm Größter Federweg bei statischer Belastung
Fndyn 0,691 N Dynamische Höchstkraft
Lndyn 1,4 mm Kleinste Länge dynamische Belastung
shdyn 1,01 mm Größter Federweg dynamische Belastung
S 1,114 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,238 N/mm Federrate
Gewicht 0,0055 g Gewicht des Artikels
Fntol 0,03 N (+/-) Toleranz für statische Höchstkraft
Fndtol 0,03 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,15 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,33 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt

Ursprungsland: DE | Zolltarifnummer: 73202081
