Detailseite Druckfedern: D-261 | Federstahl Ø 2 x 10 x 55 mm

Staffelpreise (Preisgruppe: G)

BestellmengeEinzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

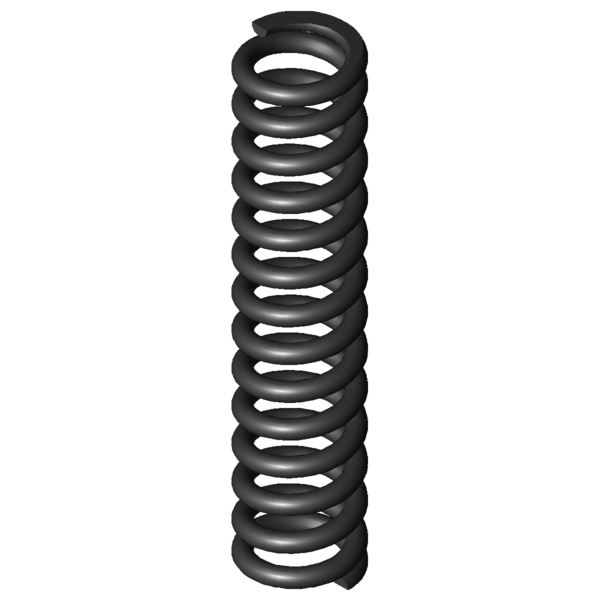

CAD-Bild Druckfedern D-261

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 10 mm Mittlerer Windungsdurchmesser
De 12 mm Äußerer Windungsdurchmesser
Dd 7,5 mm Dorndurchmesser
Dh 12,6 mm Hülsendurchmesser
L0 55 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 294,215 N Höchstkraft der Feder
Ln 32,44 mm Kleinste Länge der Feder
sn 22,56 mm Größter Federweg bei statischer Belastung
Fndyn 238,632 N Dynamische Höchstkraft
Lndyn 36,7 mm Kleinste Länge dynamische Belastung
shdyn 6,9 mm Größter Federweg dynamische Belastung
S 4,24 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 13,04 N/mm Federrate
Gewicht 11,3122 g Gewicht des Artikels
Fntol 19,44 N (+/-) Toleranz für statische Höchstkraft
Fndtol 19,11 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,15 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt

Ursprungsland: DE | Zolltarifnummer: 73202081
