Detailseite Druckfedern: D-300 | Federstahl Ø 3,2 x 25 x 63,5 mm

Staffelpreise (Preisgruppe: M)

BestellmengeEinzelpreis [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

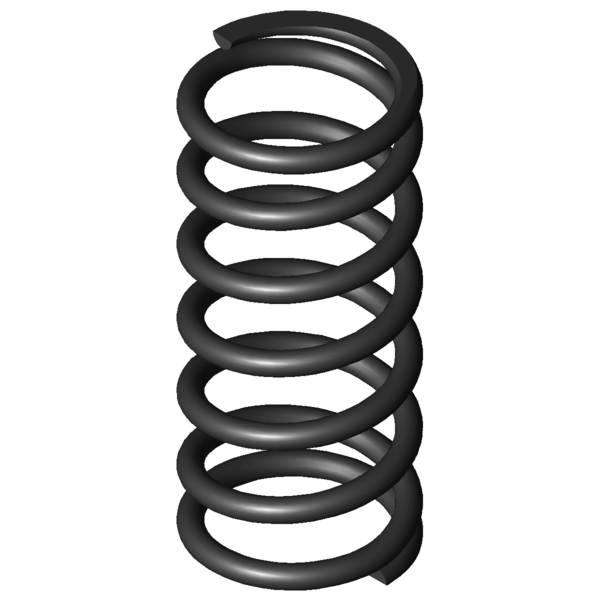

CAD-Bild Druckfedern D-300

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 28,2 mm Äußerer Windungsdurchmesser
Dd 21 mm Dorndurchmesser
Dh 29,3 mm Hülsendurchmesser
L0 63,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 449,094 N Höchstkraft der Feder
Ln 27,37 mm Kleinste Länge der Feder
sn 36,13 mm Größter Federweg bei statischer Belastung
Fndyn 397,773 N Dynamische Höchstkraft
Lndyn 31,5 mm Kleinste Länge dynamische Belastung
shdyn 11,96 mm Größter Federweg dynamische Belastung
S 10,964 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 12,43 N/mm Federrate
Gewicht 37,4474 g Gewicht des Artikels
Fntol 23,38 N (+/-) Toleranz für statische Höchstkraft
Fndtol 23,07 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,34 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe M - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt

Ursprungsland: DE | Zolltarifnummer: 73202081
