Detailseite Druckfedern: D-358 | Federstahl Ø 5 x 32 x 160 mm

Staffelpreise (Preisgruppe: AD)

BestellmengeEinzelpreis [EUR]
1 12,9200 EUR
2 10,2900 EUR
3 5,8600 EUR
7 3,7100 EUR
17 2,3700 EUR
37 2,0000 EUR
75 1,9100 EUR
125 1,8670 EUR
175 1,8647 EUR
250 1,8186 EUR
350 1,7923 EUR
CAD-Bild Druckfedern D-358

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 37 mm Äußerer Windungsdurchmesser
Dd 26 mm Dorndurchmesser
Dh 38,2 mm Hülsendurchmesser
L0 160 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1203,33 N Höchstkraft der Feder
Ln 82,59 mm Kleinste Länge der Feder
sn 77,41 mm Größter Federweg bei statischer Belastung
Fndyn 1041,508 N Dynamische Höchstkraft
Lndyn 93 mm Kleinste Länge dynamische Belastung
shdyn 25,44 mm Größter Federweg dynamische Belastung
S 12,4 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 15,545 N/mm Federrate
Gewicht 226,2446 g Gewicht des Artikels
Fntol 61 N (+/-) Toleranz für statische Höchstkraft
Fndtol 59,8 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,76 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AD - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt

Ursprungsland: DE | Zolltarifnummer: 73202081

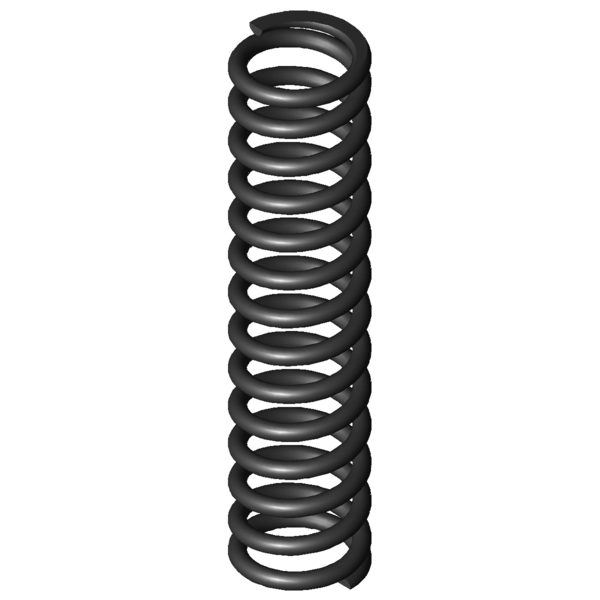

Produktbild - Druckfedern D-358
