Molla di compressione D-027 Acciaio per molle Ø 0,3 x 1,9 x 13 mm

Prezzi a scalare - Molla di compressione D-027

Quantità	Prezzo singolo [EUR]
1	4,6100 EUR
2	3,2500 EUR
3	3,1000 EUR
7	1,7300 EUR
17	0,6900 EUR
37	0,3600 EUR
75	0,1900 EUR
125	0,1503 EUR
175	0,1189 EUR
250	0,0939 EUR
350	0,0694 EUR
450	0,0630 EUR

Molla di compressione Acquistare

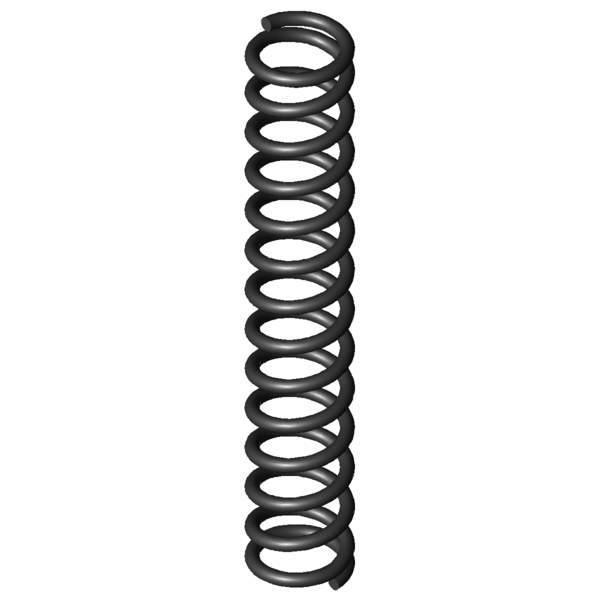

Immagine del prodotto Molla di compressione D-027

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-027

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	0,3	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	1,9	mm	Diametro medio delle spire
De	2,2	mm	Diametro esterno delle spire
Dd	1,3	mm	Diametro maggiore della spina
Dh	2,6	mm	Diametro minore del cono
L0	13	mm	Lunghezza della molla non caricata
Lk	9,31	mm	Lunghezza libera di flessione
Fn	7,314	N	Allungamento sotto carico massimo statico
Ln	5,4	mm	Lunghezza minima a carico statico
sn	7,6	mm	Escursione elastica massima a carico statico
Fndyn	6,371	N	Allungamento sotto carico massimo dinamico
Lndyn	6,38	mm	Lunghezza minima a carico dinamico
shdyn	0,86	mm	Escursione elastica massima a carico dinamico
S	0,98	mm	Passo della molla (da centro spira a centro spira)
n	12,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,962	N/mm	Costante della molla
Gew	0,0484	g	Peso dell’articolo
Fntol	0,48	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	0,47	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,1	mm	(+/-) Tolleranza del diametro delle spire
L0tol	0,38	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	A	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-027 Acciaio per molle Ø 0,3 x 1,9 x 13 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-027 Acciaio per molle Ø 0,3 x 1,9 x 13 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-027 Acciaio per molle Ø 0,3 x 1,9 x 13 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-027 Acciaio per molle Ø 0,3 x 1,9 x 13 mm

calcolo del percorso della forza Molla di compressione D-027

Modulo di richiesta Molla di compressione D-027 Acciaio per molle Ø 0,3 x 1,9 x 13 mm

Modulo di richiesta Molla di compressione D-027

Molle di compressione simili per Molla di compressione D-027 Acciaio per molle Ø 0,3 x 1,9 x 13 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-027	EN 10270-1	0,3	2,2	13	7,314	5,4	7,6	12,5	0,962	68,7 \| 87,9 \| 63,6 \| 54,6
VD-027	1.4310	0,3	2,2	13	6,035	5,7	7,3	12,5	0,827	91,7 \| 100,0 \| 89,3 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-011L	1,8	13,3	0,215	EN 10270-1	1,758	5,13	8,17	65,5 \| 90,4 \| 65,0 \| 41,0
D-011E	2	10	0,224	EN 10270-1	1,397	3,75	6,25	66,0 \| 84,2 \| 71,3 \| 42,5
D-026	2,25	16,2	0,269	EN 10270-1	2,633	6,41	9,79	57,3 \| 87,1 \| 56,8 \| 27,9
D-026A	2,25	16,6	0,269	EN 10270-1	2,741	6,41	10,19	76,9 \| 80,9 \| 77,0 \| 72,8
D-021E	2,5	12,5	0,279	EN 10270-1	2,182	4,69	7,81	72,6 \| 91,3 \| 73,2 \| 53,2
D-025A	2,25	11,4	0,398	EN 10270-1	2,701	4,61	6,79	84,7 \| 91,1 \| 87,1 \| 75,7
D-025	2,25	11,1	0,398	EN 10270-1	2,582	4,61	6,49	84,5 \| 90,3 \| 87,5 \| 75,7
D-026F	2	15	0,401	EN 10270-1	3,491	6,3	8,7	83,8 \| 91,9 \| 83,0 \| 76,4
D-026R-24	2,5	14,8	0,419	EN 10270-1	3,015	7,6	7,2	67,8 \| 91,9 \| 68,0 \| 43,5
D-026L	1,85	12,5	0,525	EN 10270-1	3,284	6,25	6,25	100,0 \| 100,0 \| 100,0 \| 100,0
D-041	2,82	13,6	0,547	EN 10270-1	4,219	5,89	7,71	80,3 \| 89,8 \| 83,7 \| 67,5
D-026E	2	10,3	0,594	EN 10270-1	3,42	4,54	5,76	91,4 \| 91,6 \| 94,1 \| 88,5
D-042F	2,32	15,6	0,722	EN 10270-1	5,501	7,98	7,62	84,4 \| 90,6 \| 87,5 \| 75,0
D-062A	2,9	12,9	0,902	EN 10270-1	2,64	9,97	2,93	71,4 \| 83,4 \| 37,3 \| 93,6
D-027	2,2	13	0,962	EN 10270-1	7,314	5,4	7,6	68,7 \| 87,9 \| 63,6 \| 54,6
D-042E	2,32	10,9	1,068	EN 10270-1	5,497	5,75	5,15	67,3 \| 81,7 \| 71,1 \| 49,2
D-062	2,9	12,9	1,335	EN 10270-1	7,621	7,19	5,71	80,3 \| 83,4 \| 85,6 \| 72,1
D-042F-05	1,92	12,54	1,41	EN 10270-1	6,606	7,85	4,69	63,7 \| 91,4 \| 62,4 \| 37,3
D-063G	2,4	15,6	1,762	EN 10270-1	10,19	9,82	5,78	49,5 \| 81,6 \| 46,0 \| 21,0
D-063F	2,4	10,9	2,608	EN 10270-1	9,943	7,09	3,81	47,6 \| 75,6 \| 47,0 \| 20,1
D-063H	2,2	13	3,578	EN 10270-1	17,816	8,02	4,98	48,2 \| 80,9 \| 49,1 \| 14,7
D-063H-05	1,7	12,4	6,417	EN 10270-1	17,599	9,66	2,74	41,3 \| 84,5 \| 31,3 \| 8,2

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202081; Molla di compressione D-027

Paese d'origine: DE, German; Molla di compressione D-027
