Molla di compressione D-042F-10 Acciaio per molle Ø 0,4 x 6,6 x 20,5 mm

Prezzi a scalare - Molla di compressione D-042F-10

Quantità Prezzo singolo [EUR]
1 4,7200 EUR
2 3,3300 EUR
3 3,1700 EUR
7 1,7700 EUR
17 0,7400 EUR
37 0,4200 EUR
75 0,2000 EUR
125 0,1664 EUR
175 0,1253 EUR
250 0,1002 EUR
350 0,0758 EUR
450 0,0694 EUR

Molla di compressione Acquistare

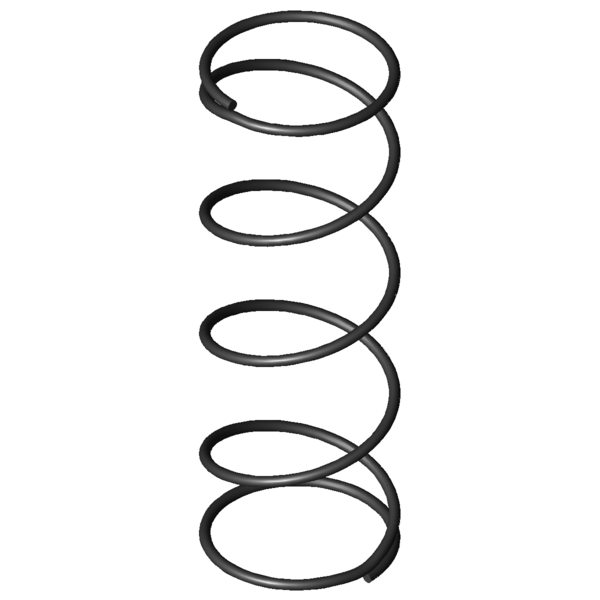

Immagine del prodotto Molla di compressione D-042F-10
Immagine del prodotto Molla di compressione D-042F-10
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-042F-10

Simboli Valore Unità Descrizione
Tipo di materiale EN 10270-1 - Tipo di materiale
Condizione delle estremità della molla Piana - Condizione delle estremità della molla
F1 N Forza della molla precaricata
L1 mm Lunghezza della molla precaricata
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata
s2 mm Sezione della molla caricata
d 0,4 mm Diametro del filo
Di mm Diametro interno della spira
D 6,6 mm Diametro medio delle spire
De 7 mm Diametro esterno delle spire
Dd 5,7 mm Diametro maggiore della spina
Dh 7,9 mm Diametro minore del cono
L0 20,5 mm Lunghezza della molla non caricata
Lk mm Lunghezza libera di flessione
Fn 4,073 N Allungamento sotto carico massimo statico
Ln 3,66 mm Lunghezza minima a carico statico
sn 16,84 mm Escursione elastica massima a carico statico
Fndyn 3,982 N Allungamento sotto carico massimo dinamico
Lndyn 4,04 mm Lunghezza minima a carico dinamico
shdyn 3,93 mm Escursione elastica massima a carico dinamico
S 5,333 mm Passo della molla (da centro spira a centro spira)
n 3,75 pezzo Numero di spire elastiche
nt pezzo Numero di spire totali
R 0,242 N/mm Costante della molla
Gew 0,1184 g Peso dell’articolo
Fntol 0,33 N (+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol 0,4 N (+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire
L0tol 1,4 mm (+/-) Tolleranza lunghezza molla non caricata
PG B - Gruppo di prezzo di questo articolo
F1tol N (+/-) Tolleranza forza della molla precaricata
F2tol N (+/-) Tolleranza forza della molla caricata
Disegno tecnico Molla di compressione
Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-042F-10 Acciaio per molle Ø 0,4 x 6,6 x 20,5 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-042F-10 Acciaio per molle Ø 0,4 x 6,6 x 20,5 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-042F-10 Acciaio per molle Ø 0,4 x 6,6 x 20,5 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-042F-10 Acciaio per molle Ø 0,4 x 6,6 x 20,5 mm

calcolo del percorso della forza Molla di compressione D-042F-10

Modulo di richiesta Molla di compressione D-042F-10 Acciaio per molle Ø 0,4 x 6,6 x 20,5 mm

Modulo di richiesta Molla di compressione D-042F-10

Molle di compressione simili per Molla di compressione D-042F-10 Acciaio per molle Ø 0,4 x 6,6 x 20,5 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (pezzo) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
D-042F-10 EN 10270-1 0,4 7 20,5 4,073 3,66 16,84 3,75 0,242 83,9 | 91,9 | 86,6 | 73,3
VD-042F-10 1.4310 0,4 7 20,5 3,498 3,66 16,84 3,75 0,208 92,9 | 100,0 | 92,9 | 85,9
Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
D-011Z 4,65 22,1 0,037 EN 10270-1 0,611 5,76 16,34 48,5 | 73,9 | 56,0 | 15,5
D-011Y 4,65 15 0,055 EN 10270-1 0,594 4,2 10,8 47,5 | 75,2 | 50,6 | 16,7
D-015 3,45 22,7 0,097 EN 10270-1 1,712 5,08 17,62 82,6 | 92,9 | 84,4 | 70,6
D-016F 3,2 20 0,115 EN 10270-1 1,689 5,29 14,71 85,8 | 91,1 | 83,1 | 83,4
D-030A 4,32 19,8 0,134 EN 10270-1 1,782 6,46 13,34 65,4 | 79,4 | 61,5 | 55,2
D-042J-03 6 30,2 0,175 EN 10270-1 4,204 6,14 24,06 80,1 | 84,5 | 83,4 | 72,2
D-026R-03 4 17 0,192 EN 10270-1 2,408 4,44 12,56 70,5 | 74,4 | 78,9 | 58,1
D-030 4,32 19,2 0,196 EN 10270-1 2,838 4,75 14,45 70,4 | 74,1 | 77,6 | 59,5
D-042G 7 25,2 0,202 EN 10270-1 4,25 4,12 21,08 75,4 | 87,2 | 77,8 | 61,1
D-051A 4,4 24,1 0,22 EN 10270-1 2,963 10,65 13,45 83,3 | 82,6 | 76,3 | 91,1
D-042F-10 7 20,5 0,242 EN 10270-1 4,073 3,66 16,84 83,9 | 91,9 | 86,6 | 73,3
D-045 5,4 23,7 0,245 EN 10270-1 4,36 5,94 17,76 93,5 | 87,9 | 94,1 | 98,5
D-045A 5,4 24,7 0,245 EN 10270-1 4,606 5,94 18,76 91,4 | 86,7 | 89,1 | 98,5
D-036A 3,52 20,1 0,261 EN 10270-1 3,646 6,12 13,98 69,3 | 81,3 | 73,7 | 52,8
D-036 3,52 19,5 0,261 EN 10270-1 3,49 6,12 13,38 68,8 | 80,5 | 73,2 | 52,8
D-042J-02 6 19,8 0,27 EN 10270-1 4,14 4,47 15,33 86,7 | 88,0 | 90,1 | 81,9
D-047E 5 21,2 0,315 EN 10270-1 4,85 5,81 15,39 84,6 | 89,4 | 87,7 | 76,7
D-051 4,4 24,1 0,326 EN 10270-1 5,363 7,65 16,45 81,2 | 82,6 | 86,8 | 74,2
D-051B 4,4 25,1 0,326 EN 10270-1 5,689 7,65 17,45 79,9 | 81,5 | 84,0 | 74,2
D-042F-09 7 15,5 0,33 EN 10270-1 4,104 3,06 12,44 100,0 | 100,0 | 100,0 | 100,0
D-042A 2,82 20,6 0,37 EN 10270-1 4,592 8,17 12,43 62,8 | 88,5 | 62,6 | 37,3
D-044A 5,4 16,4 0,379 EN 10270-1 4,577 4,34 12,06 90,3 | 90,6 | 93,3 | 86,9
D-044 5,4 15,7 0,379 EN 10270-1 4,311 4,34 11,36 90,7 | 92,0 | 93,3 | 86,9
D-042J-01 6 12,9 0,424 EN 10270-1 4,051 3,35 9,55 85,1 | 89,6 | 87,7 | 77,8
D-052F 4 20,8 0,447 EN 10270-1 5,944 7,51 13,29 71,0 | 85,2 | 73,7 | 54,1
D-050A 4,4 17,5 0,479 EN 10270-1 5,681 5,65 11,85 78,8 | 83,8 | 83,7 | 68,8
Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202081; Molla di compressione D-042F-10

Paese d'origine: DE, German; Molla di compressione D-042F-10
