Molla di compressione D-042J Acciaio per molle Ø 0,4 x 6,6 x 57 mm

Prezzi a scalare - Molla di compressione D-042J

Quantità	Prezzo singolo [EUR]
1	4,7200 EUR
2	3,3300 EUR
3	3,1700 EUR
7	1,7700 EUR
17	0,7400 EUR
37	0,4200 EUR
75	0,2000 EUR
125	0,1664 EUR
175	0,1253 EUR
250	0,1002 EUR
350	0,0758 EUR
450	0,0694 EUR

Molla di compressione Acquistare

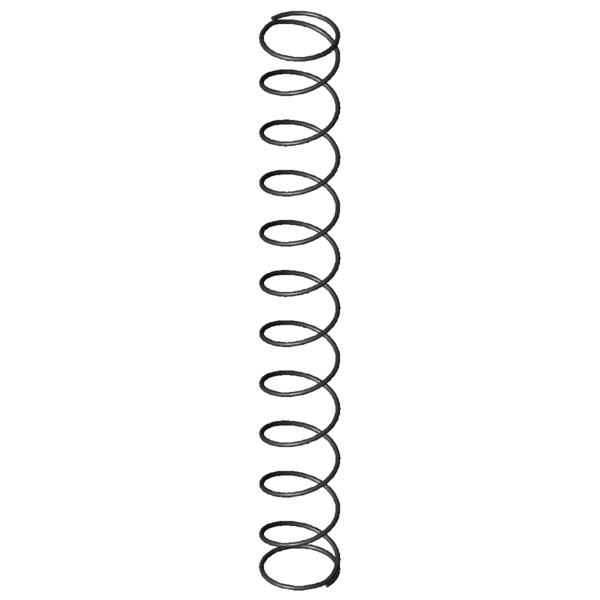

Immagine del prodotto Molla di compressione D-042J

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-042J

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	0,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	6,6	mm	Diametro medio delle spire
De	7	mm	Diametro esterno delle spire
Dd	5,7	mm	Diametro maggiore della spina
Dh	7,9	mm	Diametro minore del cono
L0	57	mm	Lunghezza della molla non caricata
Lk	47,65	mm	Lunghezza libera di flessione
Fn	4,256	N	Allungamento sotto carico massimo statico
Ln	7,74	mm	Lunghezza minima a carico statico
sn	49,26	mm	Escursione elastica massima a carico statico
Fndyn	4,164	N	Allungamento sotto carico massimo dinamico
Lndyn	8,8	mm	Lunghezza minima a carico dinamico
shdyn	10,65	mm	Escursione elastica massima a carico dinamico
S	5,333	mm	Passo della molla (da centro spira a centro spira)
n	10,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,086	N/mm	Costante della molla
Gew	0,2575	g	Peso dell’articolo
Fntol	0,33	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	0,33	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,09	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	B	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-042J Acciaio per molle Ø 0,4 x 6,6 x 57 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-042J Acciaio per molle Ø 0,4 x 6,6 x 57 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-042J Acciaio per molle Ø 0,4 x 6,6 x 57 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-042J Acciaio per molle Ø 0,4 x 6,6 x 57 mm

calcolo del percorso della forza Molla di compressione D-042J

Modulo di richiesta Molla di compressione D-042J Acciaio per molle Ø 0,4 x 6,6 x 57 mm

Modulo di richiesta Molla di compressione D-042J

Molle di compressione simili per Molla di compressione D-042J Acciaio per molle Ø 0,4 x 6,6 x 57 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-042J	EN 10270-1	0,4	7	57	4,256	7,74	49,26	10,5	0,086	100,0 \| 100,0 \| 100,0 \| 100,0
VD-042J	1.4310	0,4	7	57	3,656	7,74	49,26	10,5	0,074	93,0 \| 100,0 \| 93,0 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-011Z-01	4,65	29,2	0,025	EN 10270-1	0,533	8,11	21,09	47,3 \| 78,7 \| 47,9 \| 15,1
D-016A	3,45	34,1	0,066	EN 10270-1	1,772	7,1	27	60,7 \| 74,8 \| 67,9 \| 39,3
D-042J-05	6	64,7	0,08	EN 10270-1	4,253	11,72	52,98	71,8 \| 84,9 \| 74,9 \| 55,4
D-042J	7	57	0,086	EN 10270-1	4,256	7,74	49,26	100,0 \| 100,0 \| 100,0 \| 100,0
D-026R-05	4	37	0,088	EN 10270-1	2,517	8,42	28,58	68,9 \| 79,8 \| 74,1 \| 52,8
D-032A	4,32	41,9	0,09	EN 10270-1	2,967	9,02	32,88	69,2 \| 79,9 \| 73,6 \| 54,1
D-032	4,32	41,6	0,09	EN 10270-1	2,94	9,02	32,58	69,3 \| 80,1 \| 73,6 \| 54,1
D-047A	5,4	51,3	0,093	EN 10270-1	3,514	13,41	37,89	79,7 \| 94,2 \| 80,9 \| 64,0
D-047B	5,4	52,4	0,113	EN 10270-1	4,638	11,27	41,13	86,6 \| 93,6 \| 88,3 \| 77,9
D-047	5,4	51,3	0,113	EN 10270-1	4,514	11,27	40,03	86,8 \| 94,2 \| 88,2 \| 77,9
D-046A	5,4	33,4	0,113	EN 10270-1	2,495	11,27	22,13	80,2 \| 100,0 \| 73,2 \| 67,5
D-042J-04	6	44,1	0,119	EN 10270-1	4,245	8,37	35,73	81,7 \| 88,6 \| 85,2 \| 71,2
D-031	4,32	28,9	0,134	EN 10270-1	2,997	6,46	22,44	80,6 \| 82,2 \| 79,7 \| 80,0
D-030B	4,32	28,6	0,134	EN 10270-1	2,957	6,46	22,14	80,2 \| 81,9 \| 78,7 \| 80,0
D-042H	7	35,8	0,14	EN 10270-1	4,254	5,32	30,48	88,3 \| 90,1 \| 91,2 \| 83,6
D-047G	5	46,2	0,145	EN 10270-1	5,097	11,01	35,19	84,2 \| 88,3 \| 77,5 \| 86,8
D-046B	5,4	35,8	0,167	EN 10270-1	4,628	8,07	27,73	87,2 \| 90,0 \| 84,8 \| 86,8
D-046	5,4	33,4	0,167	EN 10270-1	4,228	8,07	25,33	100,0 \| 100,0 \| 100,0 \| 100,0
D-042J-03	6	30,2	0,175	EN 10270-1	4,204	6,14	24,06	95,4 \| 93,5 \| 97,2 \| 95,5

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202081; Molla di compressione D-042J

Paese d'origine: DE, German; Molla di compressione D-042J
