Molla di compressione D-190D Acciaio per molle Ø 1,25 x 11,75 x 40 mm

Prezzi a scalare - Molla di compressione D-190D

Quantità	Prezzo singolo [EUR]
1	4,9000 EUR
2	3,4600 EUR
3	3,3000 EUR
7	1,8900 EUR
17	0,9300 EUR
37	0,5700 EUR
75	0,3900 EUR
125	0,3566 EUR
175	0,3067 EUR
250	0,2817 EUR
350	0,2526 EUR
450	0,1895 EUR

Molla di compressione Acquistare

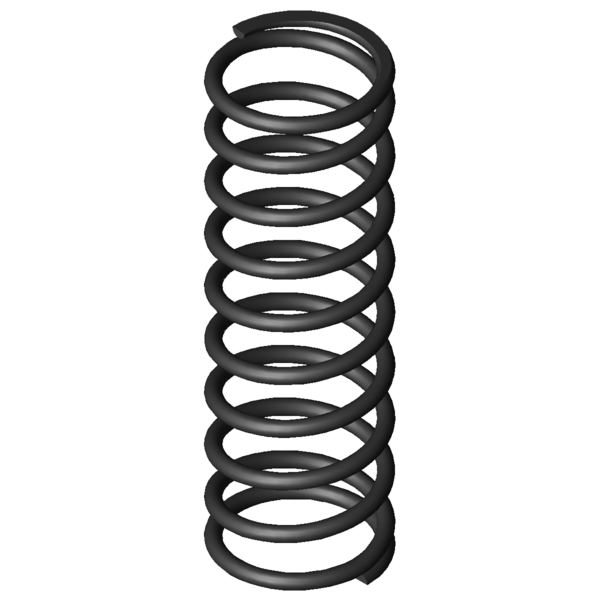

Immagine del prodotto Molla di compressione D-190D

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-190D

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,25	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	11,75	mm	Diametro medio delle spire
De	13	mm	Diametro esterno delle spire
Dd	10	mm	Diametro maggiore della spina
Dh	13,7	mm	Diametro minore del cono
L0	40	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	44,019	N	Allungamento sotto carico massimo statico
Ln	15,6	mm	Lunghezza minima a carico statico
sn	24,4	mm	Escursione elastica massima a carico statico
Fndyn	41,793	N	Allungamento sotto carico massimo dinamico
Lndyn	16,83	mm	Lunghezza minima a carico dinamico
shdyn	15,74	mm	Escursione elastica massima a carico dinamico
S	4,559	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	1,804	N/mm	Costante della molla
Gew	3,7598	g	Peso dell’articolo
Fntol	3,11	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	3,07	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,36	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	E	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-190D Acciaio per molle Ø 1,25 x 11,75 x 40 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-190D Acciaio per molle Ø 1,25 x 11,75 x 40 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-190D Acciaio per molle Ø 1,25 x 11,75 x 40 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-190D Acciaio per molle Ø 1,25 x 11,75 x 40 mm

calcolo del percorso della forza Molla di compressione D-190D

Modulo di richiesta Molla di compressione D-190D Acciaio per molle Ø 1,25 x 11,75 x 40 mm

Modulo di richiesta Molla di compressione D-190D

Molle di compressione simili per Molla di compressione D-190D Acciaio per molle Ø 1,25 x 11,75 x 40 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-190D	EN 10270-1	1,25	13	40	44,019	15,6	24,4	8,5	1,804	100,0 \| 100,0 \| 100,0 \| 100,0
VD-190D	1.4310	1,25	13	40	37,808	15,6	24,4	8,5	1,549	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-090W-02	11,6	40	0,221	EN 10270-1	7,372	6,65	33,35	45,7 \| 79,9 \| 45,0 \| 12,3
D-117J	14	38,3	0,518	EN 10270-1	16,835	5,82	32,48	56,5 \| 84,2 \| 56,7 \| 28,7
D-147	13,5	36,5	0,948	EN 10270-1	25,758	9,34	27,16	72,0 \| 89,2 \| 74,2 \| 52,6
D-179J-02	14	42,3	1,263	EN 10270-1	40,674	10,1	32,2	82,0 \| 91,8 \| 84,1 \| 70,0
D-180M-22	15	40	1,461	EN 10270-1	42,427	10,97	29,03	88,5 \| 94,2 \| 90,2 \| 81,0
D-180O-01	13	41	1,714	EN 10270-1	46,962	13,61	27,39	94,8 \| 97,9 \| 91,4 \| 95,0
D-190D	13	40	1,804	EN 10270-1	44,019	15,6	24,4	100,0 \| 100,0 \| 100,0 \| 100,0
D-187	13,75	41,5	2,315	EN 10270-1	66,219	12,9	28,6	83,6 \| 97,0 \| 75,9 \| 77,9
D-180O	13	34,4	2,338	EN 10270-1	55,596	10,62	23,78	86,5 \| 94,0 \| 88,3 \| 77,2
D-195A-10	11	40	3,157	EN 10270-1	78,429	15,16	24,84	76,4 \| 94,9 \| 77,2 \| 57,1
D-207J-35	14	40,6	3,521	EN 10270-1	84,686	16,55	24,05	72,7 \| 91,6 \| 75,3 \| 51,2
D-219A	14,1	38	4,022	EN 10270-1	74,781	19,41	18,59	66,9 \| 88,4 \| 67,5 \| 44,8
D-207KC	12,5	38,8	4,559	EN 10270-1	94,576	18,05	20,75	65,8 \| 92,2 \| 65,8 \| 39,6
D-222C	12,7	41	5,139	EN 10270-1	102,685	21,02	19,98	62,9 \| 91,1 \| 62,4 \| 35,1
D-222B	12,7	35	5,743	EN 10270-1	91,078	19,14	15,86	58,6 \| 87,8 \| 56,7 \| 31,4
D-207K-04	11,5	38	6,068	EN 10270-1	122,11	17,88	20,13	59,3 \| 88,9 \| 59,3 \| 29,7
D-227A-04	11,5	38	7,243	EN 10270-1	124,631	20,79	17,21	55,0 \| 87,2 \| 52,9 \| 24,9
D-225	11,6	40,5	7,855	EN 10270-1	166,362	19,32	21,18	56,1 \| 88,7 \| 56,6 \| 23,0
D-252AA	15	40	9,892	EN 10270-1	183,496	21,45	18,55	50,4 \| 83,1 \| 50,0 \| 18,2
D-234A	12	39,8	10,608	EN 10270-1	175,736	23,23	16,57	50,2 \| 87,1 \| 46,5 \| 17,0
D-257C-01	14	39	11,097	EN 10270-1	170,702	23,62	15,38	48,3 \| 84,3 \| 44,4 \| 16,3
D-254A	14,5	39	12,839	EN 10270-1	250,368	19,5	19,5	48,7 \| 83,2 \| 48,7 \| 14,1

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202081; Molla di compressione D-190D

Paese d'origine: DE, German; Molla di compressione D-190D
