Molla di compressione D-195A-20 Acciaio per molle Ø 1,25 x 8,25 x 34 mm

Prezzi a scalare - Molla di compressione D-195A-20

Quantità Prezzo singolo [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Molla di compressione Acquistare

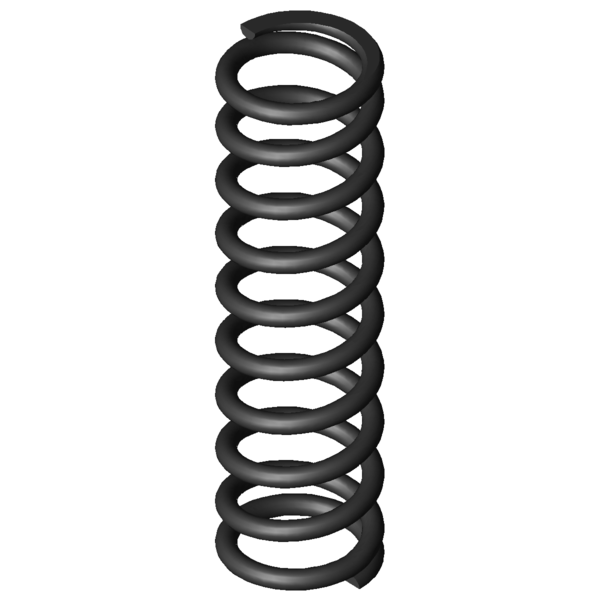

Immagine del prodotto Molla di compressione D-195A-20
Immagine del prodotto Molla di compressione D-195A-20
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-195A-20

Simboli Valore Unità Descrizione
Tipo di materiale EN 10270-1 - Tipo di materiale
Condizione delle estremità della molla Piana e spianata - Condizione delle estremità della molla
F1 N Forza della molla precaricata
L1 mm Lunghezza della molla precaricata
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata
s2 mm Sezione della molla caricata
d 1,25 mm Diametro del filo
Di mm Diametro interno della spira
D 8,25 mm Diametro medio delle spire
De 9,5 mm Diametro esterno delle spire
Dd 6,5 mm Diametro maggiore della spina
Dh 10,1 mm Diametro minore del cono
L0 34 mm Lunghezza della molla non caricata
Lk mm Lunghezza libera di flessione
Fn 99,627 N Allungamento sotto carico massimo statico
Ln 14,88 mm Lunghezza minima a carico statico
sn 19,12 mm Escursione elastica massima a carico statico
Fndyn 79,729 N Allungamento sotto carico massimo dinamico
Lndyn 18,7 mm Lunghezza minima a carico dinamico
shdyn 5,6 mm Escursione elastica massima a carico dinamico
S 3,853 mm Passo della molla (da centro spira a centro spira)
n 8,5 pezzo Numero di spire elastiche
nt pezzo Numero di spire totali
R 5,211 N/mm Costante della molla
Gew 2,6399 g Peso dell’articolo
Fntol 5,57 N (+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol 5,5 N (+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire
L0tol 0,78 mm (+/-) Tolleranza lunghezza molla non caricata
PG H - Gruppo di prezzo di questo articolo
F1tol N (+/-) Tolleranza forza della molla precaricata
F2tol N (+/-) Tolleranza forza della molla caricata
Disegno tecnico Molla di compressione
Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-195A-20 Acciaio per molle Ø 1,25 x 8,25 x 34 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-195A-20 Acciaio per molle Ø 1,25 x 8,25 x 34 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-195A-20 Acciaio per molle Ø 1,25 x 8,25 x 34 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-195A-20 Acciaio per molle Ø 1,25 x 8,25 x 34 mm

calcolo del percorso della forza Molla di compressione D-195A-20

Modulo di richiesta Molla di compressione D-195A-20 Acciaio per molle Ø 1,25 x 8,25 x 34 mm

Modulo di richiesta Molla di compressione D-195A-20

Molle di compressione simili per Molla di compressione D-195A-20 Acciaio per molle Ø 1,25 x 8,25 x 34 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (pezzo) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
D-195A-20 EN 10270-1 1,25 9,5 34 99,627 14,88 19,12 8,5 5,211 94,9 | 98,1 | 95,5 | 91,2
VD-195A-20 1.4310 1,25 9,5 34 85,569 14,88 19,12 8,5 4,476 92,9 | 100,0 | 92,9 | 85,9
Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
D-063K 8,5 35,8 0,226 EN 10270-1 6,946 5,08 30,72 37,9 | 74,8 | 34,6 | 4,3
D-093A 8,63 37 0,251 EN 10270-1 6,312 11,83 25,17 41,2 | 77,7 | 41,1 | 4,8
D-090F 9 36,5 0,281 EN 10270-1 8,709 5,5 31 38,5 | 77,2 | 33,3 | 4,9
D-093 8,63 37 0,369 EN 10270-1 10,53 8,45 28,55 40,3 | 77,6 | 36,7 | 6,5
D-115H-01 8 33 0,74 EN 10270-1 17,816 8,92 24,08 46,6 | 80,8 | 46,1 | 12,9
D-125 8,8 32 0,959 EN 10270-1 20,998 10,1 21,9 51,2 | 85,4 | 51,4 | 16,8
D-143F 9,5 35 1,236 EN 10270-1 29,346 11,26 23,74 53,9 | 87,9 | 52,2 | 21,6
D-143B 10 29,1 1,613 EN 10270-1 34,021 8 21,1 57,2 | 84,2 | 59,3 | 28,2
D-162 9 36 2,094 EN 10270-1 47,415 13,36 22,64 63,0 | 89,7 | 62,8 | 36,6
D-166C 8,3 33,8 2,095 EN 10270-1 35,722 16,75 17,05 63,4 | 89,1 | 64,5 | 36,7
D-166L 8 34,5 2,475 EN 10270-1 45,586 16,08 18,42 70,6 | 87,2 | 73,1 | 51,6
D-180-02 8,3 32 3,197 EN 10270-1 44,09 18,21 13,79 69,0 | 91,6 | 59,6 | 55,9
D-198A 9,25 39 3,598 EN 10270-1 60,815 22,1 16,9 78,0 | 94,9 | 76,3 | 63,0
D-195A-21 9,5 41 4,218 EN 10270-1 97,89 17,8 23,2 88,5 | 94,3 | 90,3 | 81,0
D-195A-20 9,5 34 5,211 EN 10270-1 99,627 14,88 19,12 94,9 | 98,1 | 95,5 | 91,2
D-198 9,25 33 5,715 EN 10270-1 103,156 14,95 18,05 100,0 | 100,0 | 100,0 | 100,0
D-207C 10 34,4 6,477 EN 10270-1 105,036 18,18 16,22 91,6 | 92,6 | 94,0 | 88,3
D-207D-03 8,6 32 9,118 EN 10270-1 98,938 21,15 10,85 77,9 | 93,1 | 78,0 | 62,7
D-230A 9,6 40 9,659 EN 10270-1 118,133 27,77 12,23 71,8 | 87,4 | 74,1 | 53,9
D-207KK 10 29,9 9,88 EN 10270-1 121,137 17,64 12,26 74,4 | 88,8 | 76,5 | 57,8
D-207KU 8,5 36,3 12,029 EN 10270-1 145,099 24,24 12,06 64,1 | 88,2 | 64,2 | 39,8
D-232A-04 9 38 13,181 EN 10270-1 160,256 25,84 12,16 65,6 | 87,4 | 65,9 | 43,4
D-230 9,6 31,5 15,341 EN 10270-1 196,827 18,67 12,83 63,0 | 90,0 | 61,7 | 37,3
D-232A-03 9 32 15,691 EN 10270-1 153,477 22,22 9,78 62,6 | 90,8 | 60,7 | 36,4
D-233E-20 10 31 17,016 EN 10270-1 130,455 23,33 7,67 60,1 | 86,0 | 60,8 | 33,6
D-234B-04 9,2 38 21,993 EN 10270-1 221,96 27,91 10,09 54,1 | 85,2 | 51,2 | 26,0
D-263 10,7 36 23,574 EN 10270-1 195,76 27,7 8,3 50,4 | 81,9 | 47,2 | 22,1
D-234B-03 9,2 32 26,391 EN 10270-1 214,923 23,86 8,14 52,3 | 88,6 | 46,5 | 21,6
D-234B-01 9,5 32 27,559 EN 10270-1 301,773 21,05 10,95 52,0 | 87,9 | 47,4 | 20,7
D-234E 9 30,3 30,16 EN 10270-1 225,587 22,82 7,48 49,6 | 86,2 | 43,6 | 18,9
Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202081; Molla di compressione D-195A-20

Paese d'origine: DE, German; Molla di compressione D-195A-20
