Molla di compressione D-195A Acciaio per molle Ø 1,25 x 10 x 93,5 mm

Prezzi a scalare - Molla di compressione D-195A

Quantità Prezzo singolo [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Molla di compressione Acquistare

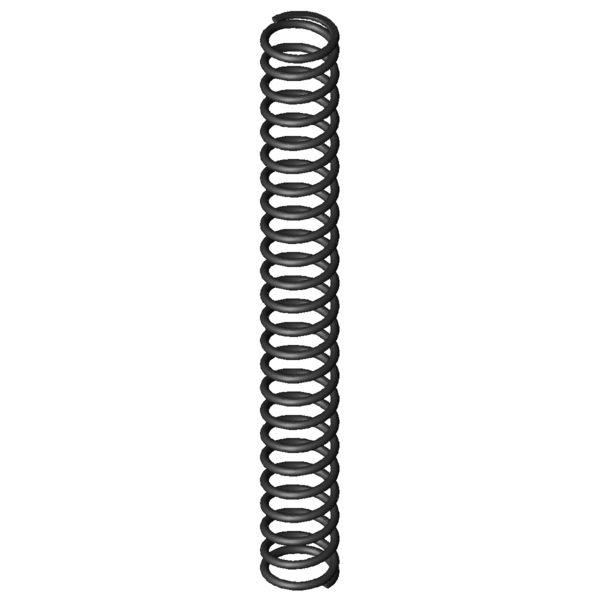

Immagine del prodotto Molla di compressione D-195A
Immagine del prodotto Molla di compressione D-195A
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-195A

Simboli Valore Unità Descrizione
Tipo di materiale EN 10270-1 - Tipo di materiale
Condizione delle estremità della molla Piana e spianata - Condizione delle estremità della molla
F1 N Forza della molla precaricata
L1 mm Lunghezza della molla precaricata
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata
s2 mm Sezione della molla caricata
d 1,25 mm Diametro del filo
Di mm Diametro interno della spira
D 10 mm Diametro medio delle spire
De 11,25 mm Diametro esterno delle spire
Dd 8,3 mm Diametro maggiore della spina
Dh 11,9 mm Diametro minore del cono
L0 93,5 mm Lunghezza della molla non caricata
Lk 80,65 mm Lunghezza libera di flessione
Fn 63,409 N Allungamento sotto carico massimo statico
Ln 36,14 mm Lunghezza minima a carico statico
sn 57,36 mm Escursione elastica massima a carico statico
Fndyn 60,356 N Allungamento sotto carico massimo dinamico
Lndyn 38,9 mm Lunghezza minima a carico dinamico
shdyn 25,2 mm Escursione elastica massima a carico dinamico
S 4,1 mm Passo della molla (da centro spira a centro spira)
n 22,5 pezzo Numero di spire elastiche
nt pezzo Numero di spire totali
R 1,105 N/mm Costante della molla
Gew 7,4663 g Peso dell’articolo
Fntol 3,57 N (+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol 3,53 N (+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire
L0tol 2,37 mm (+/-) Tolleranza lunghezza molla non caricata
PG G - Gruppo di prezzo di questo articolo
F1tol N (+/-) Tolleranza forza della molla precaricata
F2tol N (+/-) Tolleranza forza della molla caricata
Disegno tecnico Molla di compressione
Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-195A Acciaio per molle Ø 1,25 x 10 x 93,5 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-195A Acciaio per molle Ø 1,25 x 10 x 93,5 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-195A Acciaio per molle Ø 1,25 x 10 x 93,5 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-195A Acciaio per molle Ø 1,25 x 10 x 93,5 mm

calcolo del percorso della forza Molla di compressione D-195A

Modulo di richiesta Molla di compressione D-195A Acciaio per molle Ø 1,25 x 10 x 93,5 mm

Modulo di richiesta Molla di compressione D-195A

Molle di compressione simili per Molla di compressione D-195A Acciaio per molle Ø 1,25 x 10 x 93,5 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (pezzo) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
D-195A EN 10270-1 1,25 11,25 93,5 63,409 36,14 57,36 22,5 1,105 100,0 | 100,0 | 100,0 | 100,0
VD-195 1.4310 1,25 11,25 93,5 71,477 31,6 61,9 18,5 1,155 95,5 | 100,0 | 90,7 | 95,7
VD-195A 1.4310 1,25 11,25 93,5 54,462 36,14 57,36 22,5 0,949 92,9 | 100,0 | 92,9 | 85,9
Numero di molle metalliche simili: 3

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
D-115G 12 84,6 0,178 EN 10270-1 13,077 11,31 73,29 41,9 | 79,4 | 37,7 | 8,5
D-122A 10,8 96,5 0,185 EN 10270-1 13,145 25,62 70,88 51,1 | 85,6 | 50,8 | 16,8
D-117Q 12 84 0,22 EN 10270-1 14,816 16,66 67,34 44,6 | 81,9 | 41,4 | 10,5
D-122 10,8 96,5 0,226 EN 10270-1 16,951 21,35 75,15 52,5 | 85,6 | 51,5 | 20,4
D-122A-14 10 92,5 0,29 EN 10270-1 20,764 20,82 71,68 55,5 | 83,9 | 56,4 | 26,2
D-155A 11 81,5 0,453 EN 10270-1 23,261 30,13 51,38 54,2 | 84,6 | 56,2 | 21,6
D-155A-10 11 114 0,497 EN 10270-1 42,924 27,63 86,38 66,2 | 86,6 | 67,0 | 45,0
D-155 11 81,5 0,551 EN 10270-1 31,044 25,13 56,38 55,8 | 84,6 | 56,5 | 26,3
D-179J-04 14 96,2 0,556 EN 10270-1 42,266 20,16 76,04 69,9 | 88,5 | 71,0 | 50,3
D-189A 13,75 90,5 0,688 EN 10270-1 40,677 31,41 59,09 78,6 | 92,9 | 80,6 | 62,3
D-179N 12 88,8 0,743 EN 10270-1 48,547 23,47 65,33 60,8 | 86,8 | 60,2 | 35,5
D-180P-02 13 82 0,779 EN 10270-1 42,817 27,05 54,95 64,2 | 91,6 | 63,7 | 37,2
D-180Q 13 92,7 0,829 EN 10270-1 55,694 25,56 67,14 63,5 | 87,8 | 63,1 | 39,6
D-189 13,75 90,5 1,019 EN 10270-1 66,219 25,5 65 68,8 | 87,9 | 69,7 | 48,6
D-195A 11,25 93,5 1,105 EN 10270-1 63,409 36,14 57,36 100,0 | 100,0 | 100,0 | 100,0
D-180Q-05 11 101 1,213 EN 10270-1 75,463 38,8 62,2 91,6 | 95,5 | 88,1 | 91,1
D-195 11,25 93,5 1,344 EN 10270-1 82,816 31,9 61,6 89,0 | 100,0 | 84,8 | 82,2
D-207J-39 14 95,8 1,427 EN 10270-1 84,762 36,42 59,38 83,4 | 87,1 | 85,7 | 77,4
D-195A-12 11 70 1,731 EN 10270-1 76,903 25,58 44,42 78,2 | 90,9 | 79,9 | 63,9
D-207KE 12,5 80,9 2,095 EN 10270-1 94,539 35,76 45,14 100,0 | 100,0 | 100,0 | 100,0
D-207KF 11 81 2,673 EN 10270-1 103,85 42,16 38,84 87,6 | 96,0 | 88,5 | 78,3
D-227A 11,6 85 2,967 EN 10270-1 118,962 44,91 40,09 82,9 | 93,9 | 84,1 | 70,6
D-227A-08 11,5 76 3,277 EN 10270-1 111,111 42,09 33,91 79,1 | 93,2 | 80,1 | 63,9
D-227 11,6 85 3,609 EN 10270-1 166,01 39 46 76,5 | 93,9 | 77,5 | 58,0
D-257E-12 13 89 6,28 EN 10270-1 253,284 48,67 40,33 61,3 | 87,4 | 63,3 | 33,3
D-257E-08 12,3 76 7,103 EN 10270-1 171,395 51,87 24,13 57,6 | 89,1 | 54,3 | 29,5
D-262A 12 79,5 7,244 EN 10270-1 176,131 55,19 24,31 57,5 | 89,8 | 53,8 | 28,9
D-262 12 79,5 8,811 EN 10270-1 294,391 46,09 33,41 55,5 | 89,8 | 53,1 | 23,8
Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202081; Molla di compressione D-195A

Paese d'origine: DE, German; Molla di compressione D-195A
