Molla di compressione D-195B Acciaio per molle Ø 1,25 x 8 x 12 mm

Prezzi a scalare - Molla di compressione D-195B

Quantità	Prezzo singolo [EUR]
1	4,9000 EUR
2	3,4600 EUR
3	3,3000 EUR
7	1,8900 EUR
17	0,9300 EUR
37	0,5700 EUR
75	0,3900 EUR
125	0,3566 EUR
175	0,3067 EUR
250	0,2817 EUR
350	0,2526 EUR
450	0,1895 EUR

Molla di compressione Acquistare

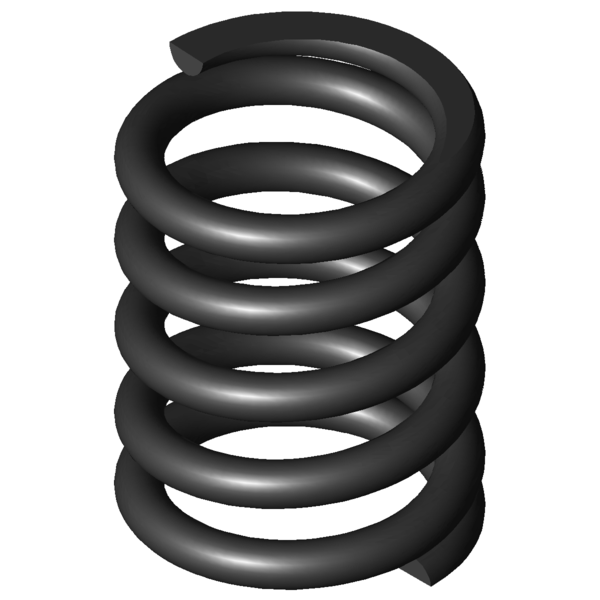

Immagine del prodotto Molla di compressione D-195B

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-195B

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,25	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	8	mm	Diametro medio delle spire
De	9,25	mm	Diametro esterno delle spire
Dd	6,3	mm	Diametro maggiore della spina
Dh	9,8	mm	Diametro minore del cono
L0	12	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	61,329	N	Allungamento sotto carico massimo statico
Ln	7,58	mm	Lunghezza minima a carico statico
sn	4,42	mm	Escursione elastica massima a carico statico
Fndyn	56,211	N	Allungamento sotto carico massimo dinamico
Lndyn	7,95	mm	Lunghezza minima a carico dinamico
shdyn	2,85	mm	Escursione elastica massima a carico dinamico
S	3,071	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	13,879	N/mm	Costante della molla
Gew	1,3409	g	Peso dell’articolo
Fntol	6,32	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	6,24	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,25	mm	(+/-) Tolleranza del diametro delle spire
L0tol	0,39	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	E	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-195B Acciaio per molle Ø 1,25 x 8 x 12 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-195B Acciaio per molle Ø 1,25 x 8 x 12 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-195B Acciaio per molle Ø 1,25 x 8 x 12 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-195B Acciaio per molle Ø 1,25 x 8 x 12 mm

calcolo del percorso della forza Molla di compressione D-195B

Modulo di richiesta Molla di compressione D-195B Acciaio per molle Ø 1,25 x 8 x 12 mm

Modulo di richiesta Molla di compressione D-195B

Molle di compressione simili per Molla di compressione D-195B Acciaio per molle Ø 1,25 x 8 x 12 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-195B	EN 10270-1	1,25	9,25	12	61,329	7,58	4,42	3,5	13,879	100,0 \| 100,0 \| 100,0 \| 100,0
VD-195B	1.4310	1,25	9,25	12	52,675	7,58	4,42	3,5	11,921	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-091C	8,63	13,5	1,14	EN 10270-1	11,307	3,58	9,92	39,1 \| 77,5 \| 31,5 \| 8,2
D-095B	7,9	13	1,193	EN 10270-1	10,59	4,13	8,87	39,4 \| 76,0 \| 33,5 \| 8,6
D-091B	8,63	10,5	1,393	EN 10270-1	10,225	3,16	7,34	41,9 \| 77,1 \| 38,4 \| 10,0
D-095A-11	7,9	10,5	1,519	EN 10270-1	10,616	3,51	6,99	41,9 \| 74,4 \| 40,3 \| 10,9
D-122A-09	10	12,5	2,144	EN 10270-1	17,791	4,2	8,3	46,9 \| 84,2 \| 41,1 \| 15,4
D-123	8,8	14,5	2,329	EN 10270-1	21,889	5,1	9,4	46,3 \| 80,6 \| 41,4 \| 16,8
D-127B	8,3	13	2,826	EN 10270-1	22,469	5,05	7,95	49,5 \| 82,0 \| 46,1 \| 20,4
D-127E-01	8	12,8	3,194	EN 10270-1	24,85	5,02	7,78	51,0 \| 81,4 \| 48,7 \| 23,0
D-122C	8,8	10,5	3,26	EN 10270-1	20,897	4,09	6,41	52,4 \| 82,2 \| 51,5 \| 23,5
D-159	9	13	5,685	EN 10270-1	38,738	6,19	6,81	65,0 \| 89,9 \| 64,0 \| 41,0
D-165B	8,7	12	6,376	EN 10270-1	37,226	6,16	5,84	68,5 \| 91,4 \| 68,2 \| 45,9
D-166H	8	10,8	8,486	EN 10270-1	39,823	6,11	4,69	75,4 \| 85,5 \| 79,6 \| 61,2
D-180-10	9	14	8,643	EN 10270-1	62,813	6,73	7,27	77,3 \| 90,3 \| 79,2 \| 62,3
D-190G	11,25	12	11,054	EN 10270-1	67,872	5,86	6,14	85,0 \| 94,1 \| 81,2 \| 79,7
D-195B	9,25	12	13,879	EN 10270-1	61,329	7,58	4,42	100,0 \| 100,0 \| 100,0 \| 100,0
D-180R	8,5	12,4	15,515	EN 10270-1	79,854	7,25	5,15	88,6 \| 94,9 \| 81,3 \| 89,5
D-180A	7,5	11	16,257	EN 10270-1	71,033	6,63	4,37	88,3 \| 86,9 \| 92,6 \| 85,4
D-207A	10	14,4	17,58	EN 10270-1	104,295	8,47	5,93	78,0 \| 88,4 \| 66,7 \| 78,9
D-207KG	10	14	23,994	EN 10270-1	119,303	9,03	4,97	71,7 \| 87,2 \| 70,2 \| 57,8
D-201	7,55	12	28,42	EN 10270-1	128,479	7,48	4,52	71,8 \| 93,9 \| 72,8 \| 48,8
D-227G	9,6	12	37,257	EN 10270-1	90,535	9,57	2,43	63,4 \| 91,5 \| 61,4 \| 37,2
D-228	9,6	14,5	37,257	EN 10270-1	183,678	9,57	4,93	61,5 \| 85,7 \| 61,5 \| 37,2
D-207KR	8,5	12,3	42,961	EN 10270-1	144,068	8,95	3,35	60,8 \| 90,9 \| 59,2 \| 32,3
D-234BA-10	11	12,5	54,936	EN 10270-1	207,107	8,73	3,77	55,3 \| 83,2 \| 57,5 \| 25,3
D-232B	8	12	72,768	EN 10270-1	182,327	9,49	2,51	50,8 \| 88,2 \| 45,2 \| 19,1
D-234C	9	13,4	81,864	EN 10270-1	222,571	10,68	2,72	49,0 \| 85,4 \| 44,5 \| 17,0

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202081; Molla di compressione D-195B

Paese d'origine: DE, German; Molla di compressione D-195B
