Molla di compressione D-196A Acciaio per molle Ø 1,25 x 8 x 17 mm

Prezzi a scalare - Molla di compressione D-196A

Quantità Prezzo singolo [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Molla di compressione Acquistare

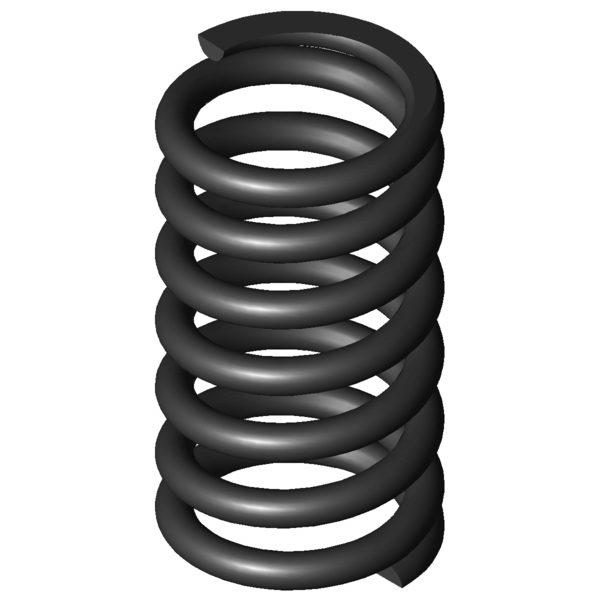

Immagine del prodotto Molla di compressione D-196A
Immagine del prodotto Molla di compressione D-196A
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-196A

Simboli Valore Unità Descrizione
Tipo di materiale EN 10270-1 - Tipo di materiale
Condizione delle estremità della molla Piana e spianata - Condizione delle estremità della molla
F1 N Forza della molla precaricata
L1 mm Lunghezza della molla precaricata
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata
s2 mm Sezione della molla caricata
d 1,25 mm Diametro del filo
Di mm Diametro interno della spira
D 8 mm Diametro medio delle spire
De 9,25 mm Diametro esterno delle spire
Dd 6,3 mm Diametro maggiore della spina
Dh 9,8 mm Diametro minore del cono
L0 17 mm Lunghezza della molla non caricata
Lk mm Lunghezza libera di flessione
Fn 57,543 N Allungamento sotto carico massimo statico
Ln 10,48 mm Lunghezza minima a carico statico
sn 6,52 mm Escursione elastica massima a carico statico
Fndyn 52,552 N Allungamento sotto carico massimo dinamico
Lndyn 11,05 mm Lunghezza minima a carico dinamico
shdyn 4,64 mm Escursione elastica massima a carico dinamico
S 2,864 mm Passo della molla (da centro spira a centro spira)
n 5,5 pezzo Numero di spire elastiche
nt pezzo Numero di spire totali
R 8,832 N/mm Costante della molla
Gew 1,8285 g Peso dell’articolo
Fntol 5,61 N (+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol 5,53 N (+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire
L0tol 0,54 mm (+/-) Tolleranza lunghezza molla non caricata
PG E - Gruppo di prezzo di questo articolo
F1tol N (+/-) Tolleranza forza della molla precaricata
F2tol N (+/-) Tolleranza forza della molla caricata
Disegno tecnico Molla di compressione
Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-196A Acciaio per molle Ø 1,25 x 8 x 17 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-196A Acciaio per molle Ø 1,25 x 8 x 17 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-196A Acciaio per molle Ø 1,25 x 8 x 17 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-196A Acciaio per molle Ø 1,25 x 8 x 17 mm

calcolo del percorso della forza Molla di compressione D-196A

Modulo di richiesta Molla di compressione D-196A Acciaio per molle Ø 1,25 x 8 x 17 mm

Modulo di richiesta Molla di compressione D-196A

Molle di compressione simili per Molla di compressione D-196A Acciaio per molle Ø 1,25 x 8 x 17 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (pezzo) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
D-196A EN 10270-1 1,25 9,25 17 57,543 10,48 6,52 5,5 8,832 100,0 | 100,0 | 100,0 | 100,0
VD-196A 1.4310 1,25 9,25 17 49,424 10,48 6,52 5,5 7,586 92,9 | 100,0 | 92,9 | 85,9
Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
D-091 8,63 16 0,896 EN 10270-1 10,551 4,22 11,78 42,1 | 79,3 | 36,8 | 10,1
D-115H-10 7,8 17 1,051 EN 10270-1 10,401 7,11 9,89 44,7 | 80,1 | 42,0 | 11,9
D-117S 10,8 16,5 1,517 EN 10270-1 18,148 4,54 11,96 47,5 | 82,2 | 43,0 | 17,2
D-122A-10 10 17,5 1,531 EN 10270-1 18,778 5,24 12,26 48,3 | 84,5 | 42,9 | 17,4
D-122B 9,3 15,5 1,699 EN 10270-1 16,712 5,66 9,84 50,6 | 84,9 | 47,7 | 19,2
D-127C 8,3 19 1,798 EN 10270-1 21,544 7,02 11,98 49,1 | 81,1 | 45,9 | 20,4
D-123 8,8 14,5 2,329 EN 10270-1 21,889 5,1 9,4 53,9 | 81,5 | 53,7 | 26,4
D-151 11 17,5 2,911 EN 10270-1 32,382 6,38 11,13 59,2 | 87,1 | 57,4 | 33,0
D-160 9 19 3,618 EN 10270-1 37,704 8,58 10,42 64,7 | 88,9 | 64,0 | 41,0
D-165C 8,7 18 4,057 EN 10270-1 38,385 8,54 9,46 67,8 | 89,5 | 67,8 | 46,0
D-143Q 7,3 17 4,636 EN 10270-1 43,483 7,62 9,38 69,6 | 83,6 | 72,5 | 52,5
D-166J 8 16,5 5,4 EN 10270-1 43,449 8,45 8,05 75,8 | 87,8 | 78,3 | 61,2
D-180-11 9 18,5 5,5 EN 10270-1 50,477 9,32 9,18 78,0 | 92,4 | 79,4 | 62,3
D-180-10 9 14 8,643 EN 10270-1 62,813 6,73 7,27 92,6 | 89,2 | 90,6 | 97,9
D-196A 9,25 17 8,832 EN 10270-1 57,543 10,48 6,52 100,0 | 100,0 | 100,0 | 100,0
D-195A-13 9,5 17,5 9,843 EN 10270-1 83,076 9,06 8,44 87,0 | 98,2 | 73,3 | 89,7
D-180S 8,5 18,1 9,873 EN 10270-1 79,713 10,03 8,07 86,6 | 93,9 | 76,5 | 89,3
D-196 9,25 15 13,879 EN 10270-1 102,967 7,58 7,42 77,2 | 96,1 | 71,9 | 63,6
D-207A 10 14,4 17,58 EN 10270-1 104,295 8,47 5,93 70,7 | 88,8 | 73,1 | 50,2
D-202 7,55 17 18,085 EN 10270-1 120,729 10,32 6,68 71,8 | 93,9 | 72,6 | 48,8
D-228A 9,6 18 23,709 EN 10270-1 113,567 13,21 4,79 63,0 | 89,6 | 62,1 | 37,2
D-207KS 8,5 17,7 27,339 EN 10270-1 146,412 12,34 5,36 61,2 | 90,4 | 60,8 | 32,3
D-234BA-12 11 17,5 30,52 EN 10270-1 142,527 12,83 4,67 56,2 | 83,6 | 56,0 | 28,9
D-228 9,6 14,5 37,257 EN 10270-1 183,678 9,57 4,93 54,6 | 86,6 | 53,5 | 23,7
D-232C 8 17 46,307 EN 10270-1 181,004 13,09 3,91 51,0 | 88,2 | 45,9 | 19,1
D-234D 9 19 52,095 EN 10270-1 222,571 14,73 4,27 49,3 | 85,4 | 45,7 | 16,9
D-263A 10 14,8 90,96 EN 10270-1 266,694 11,87 2,93 41,2 | 80,7 | 33,3 | 9,7
D-263R 11 16,2 100,056 EN 10270-1 314,696 13,05 3,15 40,3 | 78,7 | 33,3 | 8,8
Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202081; Molla di compressione D-196A

Paese d'origine: DE, German; Molla di compressione D-196A
