Molla di compressione D-199B Acciaio per molle Ø 1,25 x 8 x 58 mm

Prezzi a scalare - Molla di compressione D-199B

Quantità Prezzo singolo [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Molla di compressione Acquistare

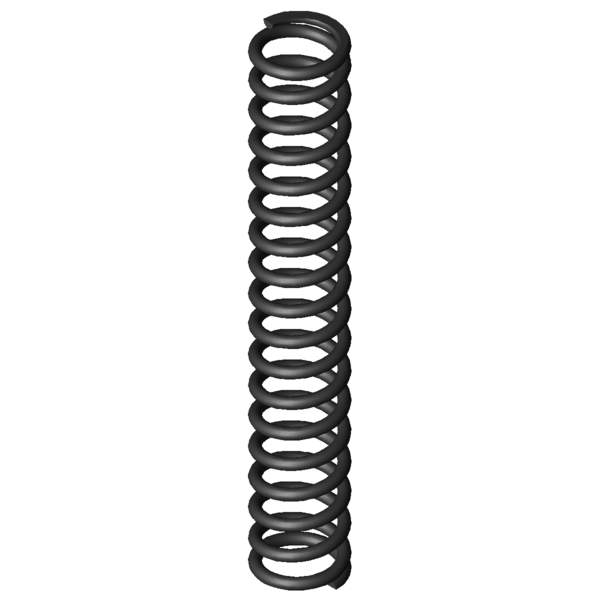

Immagine del prodotto Molla di compressione D-199B
Immagine del prodotto Molla di compressione D-199B
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-199B

Simboli Valore Unità Descrizione
Tipo di materiale EN 10270-1 - Tipo di materiale
Condizione delle estremità della molla Piana e spianata - Condizione delle estremità della molla
F1 N Forza della molla precaricata
L1 mm Lunghezza della molla precaricata
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata
s2 mm Sezione della molla caricata
d 1,25 mm Diametro del filo
Di mm Diametro interno della spira
D 8 mm Diametro medio delle spire
De 9,25 mm Diametro esterno delle spire
Dd 6,3 mm Diametro maggiore della spina
Dh 9,8 mm Diametro minore del cono
L0 58 mm Lunghezza della molla non caricata
Lk 43,71 mm Lunghezza libera di flessione
Fn 92,873 N Allungamento sotto carico massimo statico
Ln 26,45 mm Lunghezza minima a carico statico
sn 31,55 mm Escursione elastica massima a carico statico
Fndyn 82,729 N Allungamento sotto carico massimo dinamico
Lndyn 29,9 mm Lunghezza minima a carico dinamico
shdyn 10,03 mm Escursione elastica massima a carico dinamico
S 3,439 mm Passo della molla (da centro spira a centro spira)
n 16,5 pezzo Numero di spire elastiche
nt pezzo Numero di spire totali
R 2,944 N/mm Costante della molla
Gew 4,5103 g Peso dell’articolo
Fntol 5,33 N (+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol 5,26 N (+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire
L0tol 1,34 mm (+/-) Tolleranza lunghezza molla non caricata
PG F - Gruppo di prezzo di questo articolo
F1tol N (+/-) Tolleranza forza della molla precaricata
F2tol N (+/-) Tolleranza forza della molla caricata
Disegno tecnico Molla di compressione
Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-199B Acciaio per molle Ø 1,25 x 8 x 58 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-199B Acciaio per molle Ø 1,25 x 8 x 58 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-199B Acciaio per molle Ø 1,25 x 8 x 58 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-199B Acciaio per molle Ø 1,25 x 8 x 58 mm

calcolo del percorso della forza Molla di compressione D-199B

Modulo di richiesta Molla di compressione D-199B Acciaio per molle Ø 1,25 x 8 x 58 mm

Modulo di richiesta Molla di compressione D-199B

Molle di compressione simili per Molla di compressione D-199B Acciaio per molle Ø 1,25 x 8 x 58 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (pezzo) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
D-199B EN 10270-1 1,25 9,25 58 92,873 26,45 31,55 16,5 2,944 61,3 | 91,9 | 62,0 | 30,0
VD-199B 1.4310 1,25 9,25 58 79,768 26,45 31,55 16,5 2,529 92,9 | 100,0 | 92,9 | 85,9
Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
D-090G 9 61,6 0,163 EN 10270-1 8,604 8,7 52,9 48,9 | 83,6 | 44,6 | 18,4
D-094A 8,63 55 0,169 EN 10270-1 6,455 16,9 38,1 51,6 | 84,0 | 51,6 | 19,2
D-094 8,63 55 0,251 EN 10270-1 10,826 11,83 43,17 52,9 | 81,7 | 53,6 | 23,5
D-122A-13 10 62,5 0,429 EN 10270-1 20,542 14,58 47,92 68,9 | 88,1 | 70,0 | 48,5
D-127E-06 8 60,8 0,604 EN 10270-1 24,85 19,68 41,12 74,1 | 90,5 | 75,4 | 56,5
D-143H 9,5 65 0,778 EN 10270-1 37,497 16,83 48,17 82,1 | 91,9 | 81,5 | 72,8
D-165A 9 59 0,884 EN 10270-1 26,61 28,91 30,09 86,9 | 94,8 | 83,1 | 82,7
D-158 10,3 55 0,938 EN 10270-1 34,148 18,6 36,4 60,6 | 88,2 | 61,7 | 31,9
D-143M 8 57 0,958 EN 10270-1 32,808 22,74 34,26 92,0 | 91,8 | 94,7 | 89,6
D-165 9 59 1,076 EN 10270-1 37,508 24,13 34,87 96,3 | 94,8 | 94,6 | 99,4
D-164 9 52 1,474 EN 10270-1 49,897 18,15 33,85 75,7 | 96,0 | 71,1 | 60,0
D-180-13 9 50 2,42 EN 10270-1 73,089 19,8 30,2 65,5 | 91,9 | 68,0 | 36,5
D-199A 9,25 47,5 2,626 EN 10270-1 47,637 29,36 18,14 79,2 | 94,0 | 54,4 | 89,2
D-200 9,25 69 2,626 EN 10270-1 103,064 29,75 39,25 62,5 | 87,5 | 59,3 | 40,7
D-199B 9,25 58 2,944 EN 10270-1 92,873 26,45 31,55 63,3 | 86,8 | 66,7 | 36,3
D-200E 8,05 57 3,516 EN 10270-1 78,447 34,69 22,31 58,4 | 88,7 | 56,3 | 30,4
D-200A-10 8,5 57,5 3,528 EN 10270-1 100,178 29,1 28,4 60,0 | 89,2 | 60,6 | 30,3
D-199 9,25 47,5 3,886 EN 10270-1 103,179 20,95 26,55 85,6 | 94,0 | 87,1 | 75,7
D-207D 10 54,4 3,97 EN 10270-1 105,203 27,9 26,5 84,0 | 91,9 | 86,1 | 74,1
D-207D-07 8,6 64 4,462 EN 10270-1 105,767 40,3 23,7 55,3 | 89,3 | 52,5 | 24,0
D-207KN 10 61,5 4,539 EN 10270-1 120,924 34,86 26,64 53,0 | 84,2 | 55,3 | 19,5
D-232A 9,6 65,5 5,796 EN 10270-1 123,735 44,15 21,35 49,1 | 82,2 | 46,6 | 18,4
D-231B 9,6 56 7,049 EN 10270-1 134,841 36,87 19,13 46,0 | 83,7 | 41,7 | 12,5
D-232 9,6 65,5 7,049 EN 10270-1 201,803 36,87 28,63 49,8 | 82,2 | 52,0 | 15,2
D-232A-07 9 64 7,846 EN 10270-1 178,584 41,24 22,76 47,6 | 84,9 | 44,3 | 13,6
D-207KV 8,5 52,2 8,128 EN 10270-1 144,417 34,43 17,77 44,7 | 82,0 | 39,1 | 13,2
D-232A-06 9 51 9,692 EN 10270-1 164,831 33,99 17,01 43,3 | 83,0 | 35,8 | 11,1
D-234B-07 9,2 64 12,567 EN 10270-1 224,474 46,14 17,86 40,8 | 78,1 | 33,8 | 10,5
D-234B-06 9,2 51 15,081 EN 10270-1 180,237 39,05 11,95 49,9 | 85,6 | 44,7 | 19,5
D-263D 10 52 20,539 EN 10270-1 270,215 38,84 13,16 44,6 | 81,6 | 38,0 | 14,3
Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202081; Molla di compressione D-199B

Paese d'origine: DE, German; Molla di compressione D-199B

Immagine del prodotto - Molle a compressione D-199B

Immagine del prodotto - Molle a compressione D-199B

QR-Code: Molla di compressione D-199B
