Molla di compressione D-204 Acciaio per molle Ø 1,25 x 6,3 x 35,5 mm

Prezzi a scalare - Molla di compressione D-204

Quantità	Prezzo singolo [EUR]
1	4,9000 EUR
2	3,4600 EUR
3	3,3000 EUR
7	1,8900 EUR
17	0,9300 EUR
37	0,5700 EUR
75	0,3900 EUR
125	0,3566 EUR
175	0,3067 EUR
250	0,2817 EUR
350	0,2526 EUR
450	0,1895 EUR

Molla di compressione Acquistare

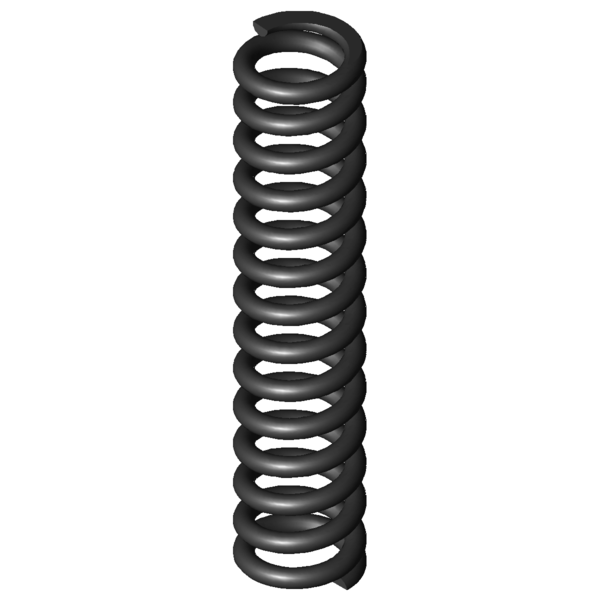

Immagine del prodotto Molla di compressione D-204

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-204

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,25	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	6,3	mm	Diametro medio delle spire
De	7,55	mm	Diametro esterno delle spire
Dd	4,6	mm	Diametro maggiore della spina
Dh	8,1	mm	Diametro minore del cono
L0	35,5	mm	Lunghezza della molla non caricata
Lk	17,97	mm	Lunghezza libera di flessione
Fn	121,09	N	Allungamento sotto carico massimo statico
Ln	20,28	mm	Lunghezza minima a carico statico
sn	15,22	mm	Escursione elastica massima a carico statico
Fndyn	98,673	N	Allungamento sotto carico massimo dinamico
Lndyn	23,1	mm	Lunghezza minima a carico dinamico
shdyn	4,49	mm	Escursione elastica massima a carico dinamico
S	2,74	mm	Passo della molla (da centro spira a centro spira)
n	12,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	7,957	N/mm	Costante della molla
Gew	2,7839	g	Peso dell’articolo
Fntol	8,46	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	8,33	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	0,84	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	E	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-204 Acciaio per molle Ø 1,25 x 6,3 x 35,5 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-204 Acciaio per molle Ø 1,25 x 6,3 x 35,5 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-204 Acciaio per molle Ø 1,25 x 6,3 x 35,5 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-204 Acciaio per molle Ø 1,25 x 6,3 x 35,5 mm

calcolo del percorso della forza Molla di compressione D-204

Modulo di richiesta Molla di compressione D-204 Acciaio per molle Ø 1,25 x 6,3 x 35,5 mm

Modulo di richiesta Molla di compressione D-204

Molle di compressione simili per Molla di compressione D-204 Acciaio per molle Ø 1,25 x 6,3 x 35,5 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-204	EN 10270-1	1,25	7,55	35,5	121,09	20,28	15,22	12,5	7,957	84,0 \| 97,5 \| 80,9 \| 73,6
VD-204	1.4310	1,25	7,55	35,5	104,004	20,28	15,22	12,5	6,835	92,9 \| 100,0 \| 92,9 \| 85,9
VD-204A	1.4310	1,25	7,55	35,5	30,855	28,82	6,68	18,5	4,618	64,2 \| 100,0 \| 34,7 \| 58,1

Numero di molle metalliche simili: 3

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-132C	6,4	36	1,533	EN 10270-1	30,427	16,15	19,85	50,9 \| 82,5 \| 50,9 \| 19,3
D-143K	8	36	1,624	EN 10270-1	35,481	14,15	21,85	57,3 \| 90,5 \| 53,8 \| 27,7
D-143S	7,3	38,7	2,04	EN 10270-1	48,285	15,03	23,67	59,7 \| 85,2 \| 59,0 \| 34,8
D-166C	8,3	33,8	2,095	EN 10270-1	35,722	16,75	17,05	63,1 \| 90,3 \| 63,1 \| 35,8
D-170A	7,3	30,5	2,202	EN 10270-1	15,523	23,45	7,05	48,3 \| 87,5 \| 29,6 \| 27,7
D-166L	8	34,5	2,475	EN 10270-1	45,586	16,08	18,42	66,6 \| 91,7 \| 65,9 \| 42,2
D-144D	6,3	35,1	2,739	EN 10270-1	47,108	17,9	17,2	61,0 \| 84,8 \| 63,7 \| 34,4
D-180-03	8,3	38	2,756	EN 10270-1	47,485	20,77	17,23	70,0 \| 93,2 \| 69,7 \| 47,0
D-173C	7	38,8	3,043	EN 10270-1	57,55	19,89	18,91	63,4 \| 88,1 \| 64,0 \| 38,3
D-170	7,3	30,5	3,259	EN 10270-1	45,65	16,49	14,01	68,8 \| 89,7 \| 69,5 \| 47,4
D-180D	7,5	41	3,671	EN 10270-1	70,404	21,82	19,18	68,7 \| 91,3 \| 68,7 \| 46,1
D-173CH	6,7	34,2	4,401	EN 10270-1	76,794	16,75	17,45	73,0 \| 88,4 \| 75,3 \| 55,3
D-204A	7,55	35,5	5,377	EN 10270-1	35,924	28,82	6,68	78,1 \| 97,5 \| 45,1 \| 91,8
D-200C	8,05	36	5,859	EN 10270-1	83,134	21,81	14,19	88,1 \| 94,4 \| 84,6 \| 85,2
D-204	7,55	35,5	7,957	EN 10270-1	121,09	20,28	15,22	84,0 \| 97,5 \| 80,9 \| 73,6
D-207KU	8,5	36,3	12,029	EN 10270-1	145,099	24,24	12,06	70,7 \| 92,4 \| 71,1 \| 48,7
D-207J	7	37,1	14,378	EN 10270-1	142,47	27,19	9,91	65,3 \| 91,1 \| 64,1 \| 40,8

Numero di molle metalliche simili: 16

Numero della tariffa doganale: 73202081; Molla di compressione D-204

Paese d'origine: DE, German; Molla di compressione D-204
