Molla di compressione D-206A-20 Acciaio per molle Ø 1,4 x 32,6 x 54 mm

Prezzi a scalare - Molla di compressione D-206A-20

Quantità	Prezzo singolo [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Molla di compressione Acquistare

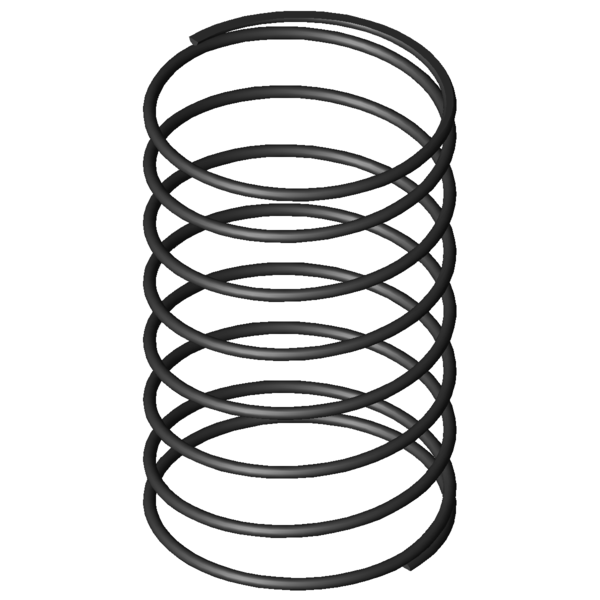

Immagine del prodotto Molla di compressione D-206A-20

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-206A-20

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1	-	N	Forza della molla precaricata
L1	-	mm	Lunghezza della molla precaricata
s1	-	mm	Sezione della molla precaricata
F2	-	N	Forza della molla caricata
L2	-	mm	Lunghezza della molla caricata
s2	-	mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di	-	mm	Diametro interno della spira
D	32,6	mm	Diametro medio delle spire
De	34	mm	Diametro esterno delle spire
Dd	30,2	mm	Diametro maggiore della spina
Dh	35,2	mm	Diametro minore del cono
L0	54	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	5,872	N	Allungamento sotto carico massimo statico
Ln	20,21	mm	Lunghezza minima a carico statico
sn	33,79	mm	Escursione elastica massima a carico statico
Fndyn	5,149	N	Allungamento sotto carico massimo dinamico
Lndyn	24,37	mm	Lunghezza minima a carico dinamico
shdyn	26,63	mm	Escursione elastica massima a carico dinamico
S	8,092	mm	Passo della molla (da centro spira a centro spira)
n	6,5	pezzo	Numero di spire elastiche
nt	-	pezzo	Numero di spire totali
R	0,174	N/mm	Costante della molla
Gew	10,5928	g	Peso dell’articolo
Fntol	0,88	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	0,77	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,5	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	F	-	Gruppo di prezzo di questo articolo
F1tol	-	N	(+/-) Tolleranza forza della molla precaricata
F2tol	-	N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-206A-20 Acciaio per molle Ø 1,4 x 32,6 x 54 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-206A-20 Acciaio per molle Ø 1,4 x 32,6 x 54 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-206A-20 Acciaio per molle Ø 1,4 x 32,6 x 54 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-206A-20 Acciaio per molle Ø 1,4 x 32,6 x 54 mm

calcolo del percorso della forza Molla di compressione D-206A-20

Modulo di richiesta Molla di compressione D-206A-20 Acciaio per molle Ø 1,4 x 32,6 x 54 mm

Modulo di richiesta Molla di compressione D-206A-20

Molle di compressione simili per Molla di compressione D-206A-20 Acciaio per molle Ø 1,4 x 32,6 x 54 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-206A-20	EN 10270-1	1,4	34	54	5,872	20,21	33,79	6,5	0,174	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206A-20	1.4310	1,4	34	54	5,043	20,21	33,79	6,5	0,149	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-206A-20	34	54	0,174	EN 10270-1	5,872	20,21	33,79	100,0 \| 100,0 \| 100,0 \| 100,0
D-207K-01	28	55	1,037	EN 10270-1	44,946	11,65	43,35	50,5 \| 89,3 \| 45,5 \| 16,8
D-234L	30	50	2,122	EN 10270-1	76,888	13,76	36,24	47,4 \| 83,6 \| 50,4 \| 8,2
D-263Z-10	34,5	44	5,398	EN 10270-1	169,644	12,57	31,43	43,4 \| 78,7 \| 48,2 \| 3,2
D-288K-11	33	50	5,684	EN 10270-1	171,22	19,87	30,13	43,1 \| 79,9 \| 46,3 \| 3,1
D-288Z-11	37	57,4	5,999	EN 10270-1	226,908	19,57	37,83	42,1 \| 77,5 \| 46,0 \| 2,9
D-298C	33	64	7,339	EN 10270-1	263,853	28,05	35,95	41,8 \| 75,1 \| 48,1 \| 2,4
D-288Z-20	33	48,3	8,732	EN 10270-1	254,76	19,13	29,18	41,3 \| 77,7 \| 44,3 \| 2,0
D-288L	30	47	8,89	EN 10270-1	259,893	17,77	29,23	40,5 \| 75,1 \| 44,4 \| 2,0
D-294	35,2	58,5	9,314	EN 10270-1	354,874	20,4	38,1	41,5 \| 77,5 \| 45,2 \| 1,9
D-288Z-42	27	55,1	10,853	EN 10270-1	318,714	25,73	29,37	40,2 \| 74,7 \| 44,4 \| 1,6
D-298B	33	43	11,533	EN 10270-1	263,223	20,18	22,82	36,6 \| 73,5 \| 34,9 \| 1,5
D-313J-03	31,6	62,7	11,992	EN 10270-1	331,418	35,06	27,64	38,6 \| 72,7 \| 41,8 \| 1,4
D-299A	28,2	50,8	12,43	EN 10270-1	291,228	27,37	23,43	36,9 \| 73,6 \| 35,7 \| 1,4
D-313J-02	31,6	53,9	14,172	EN 10270-1	327,711	30,78	23,12	37,8 \| 77,2 \| 35,1 \| 1,2
D-325A	36	61	14,471	EN 10270-1	386,199	34,31	26,69	38,0 \| 72,7 \| 40,3 \| 1,2

Numero di molle metalliche simili: 15

Numero della tariffa doganale: 73202081; Molla di compressione D-206A-20

Paese d'origine: DE, German; Molla di compressione D-206A-20
