Molla di compressione D-206A-21 Acciaio per molle Ø 1,4 x 32,6 x 103 mm

Prezzi a scalare - Molla di compressione D-206A-21

Quantità	Prezzo singolo [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Molla di compressione Acquistare

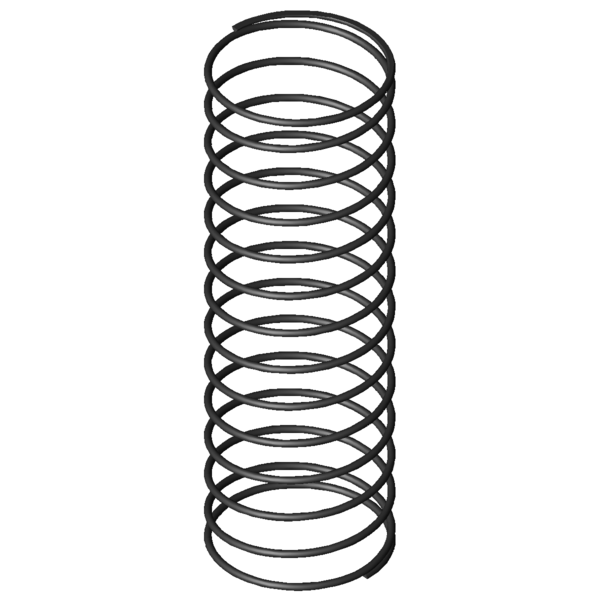

Immagine del prodotto Molla di compressione D-206A-21

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-206A-21

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	32,6	mm	Diametro medio delle spire
De	34	mm	Diametro esterno delle spire
Dd	30,2	mm	Diametro maggiore della spina
Dh	35,2	mm	Diametro minore del cono
L0	103	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	6,029	N	Allungamento sotto carico massimo statico
Ln	36,28	mm	Lunghezza minima a carico statico
sn	66,72	mm	Escursione elastica massima a carico statico
Fndyn	5,307	N	Allungamento sotto carico massimo dinamico
Lndyn	44,27	mm	Lunghezza minima a carico dinamico
shdyn	58,73	mm	Escursione elastica massima a carico dinamico
S	8,128	mm	Passo della molla (da centro spira a centro spira)
n	12,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,09	N/mm	Costante della molla
Gew	18,0702	g	Peso dell’articolo
Fntol	0,9	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	0,79	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1	mm	(+/-) Tolleranza del diametro delle spire
L0tol	6,4	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	G	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-206A-21 Acciaio per molle Ø 1,4 x 32,6 x 103 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-206A-21 Acciaio per molle Ø 1,4 x 32,6 x 103 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-206A-21 Acciaio per molle Ø 1,4 x 32,6 x 103 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-206A-21 Acciaio per molle Ø 1,4 x 32,6 x 103 mm

calcolo del percorso della forza Molla di compressione D-206A-21

Modulo di richiesta Molla di compressione D-206A-21 Acciaio per molle Ø 1,4 x 32,6 x 103 mm

Modulo di richiesta Molla di compressione D-206A-21

Molle di compressione simili per Molla di compressione D-206A-21 Acciaio per molle Ø 1,4 x 32,6 x 103 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-206A-21	EN 10270-1	1,4	34	103	6,029	36,28	66,72	12,5	0,09	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206A-21	1.4310	1,4	34	103	5,178	36,28	66,72	12,5	0,078	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-206A-21	34	103	0,09	EN 10270-1	6,029	36,28	66,72	100,0 \| 100,0 \| 100,0 \| 100,0
D-207JB	35,5	115	0,239	EN 10270-1	23,039	18,43	96,57	59,5 \| 92,9 \| 47,6 \| 37,9
D-207JG	34	107	0,273	EN 10270-1	24,343	17,88	89,12	59,8 \| 96,5 \| 49,8 \| 33,1
D-207M	28	106	0,66	EN 10270-1	59,064	16,47	89,53	48,4 \| 89,0 \| 42,4 \| 13,7
D-232G	30	107	0,867	EN 10270-1	77,051	18,13	88,87	46,4 \| 87,4 \| 41,5 \| 10,4
D-234H	34	120	0,904	EN 10270-1	90,15	20,32	99,68	44,0 \| 85,3 \| 36,8 \| 10,0
D-268A-05	32	100	1,55	EN 10270-1	96,538	37,72	62,28	46,0 \| 82,4 \| 49,8 \| 5,8
D-288Z	40	100	1,715	EN 10270-1	96,284	43,85	56,15	42,2 \| 76,3 \| 45,2 \| 5,3
D-268D	31	103	2,022	EN 10270-1	142,546	32,52	70,48	45,4 \| 82,4 \| 49,4 \| 4,5
D-265	34,5	110	2,208	EN 10270-1	183,271	27	83	42,9 \| 82,7 \| 41,8 \| 4,1
D-288K-12	33	100	2,842	EN 10270-1	187,134	34,15	65,85	45,2 \| 81,4 \| 51,0 \| 3,2
D-288Z-22	33	108	3,596	EN 10270-1	252,141	37,88	70,13	43,7 \| 79,7 \| 48,8 \| 2,5
D-298D	33	96	4,749	EN 10270-1	266,616	39,86	56,14	41,0 \| 78,0 \| 43,2 \| 1,9
D-295	35,2	88,5	5,927	EN 10270-1	356,229	28,4	60,1	40,9 \| 75,4 \| 45,9 \| 1,5
D-313J-05	31,6	92	9,17	EN 10270-1	443,507	43,64	48,36	37,2 \| 73,7 \| 36,9 \| 1,0
D-326A	36	92	9,364	EN 10270-1	405,777	48,66	43,34	35,7 \| 72,9 \| 33,2 \| 1,0

Numero di molle metalliche simili: 15

Numero della tariffa doganale: 73202081; Molla di compressione D-206A-21

Paese d'origine: DE, German; Molla di compressione D-206A-21
