Molla di compressione D-206A-22 Acciaio per molle Ø 1,4 x 32,6 x 153 mm

Prezzi a scalare - Molla di compressione D-206A-22

Quantità	Prezzo singolo [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Molla di compressione Acquistare

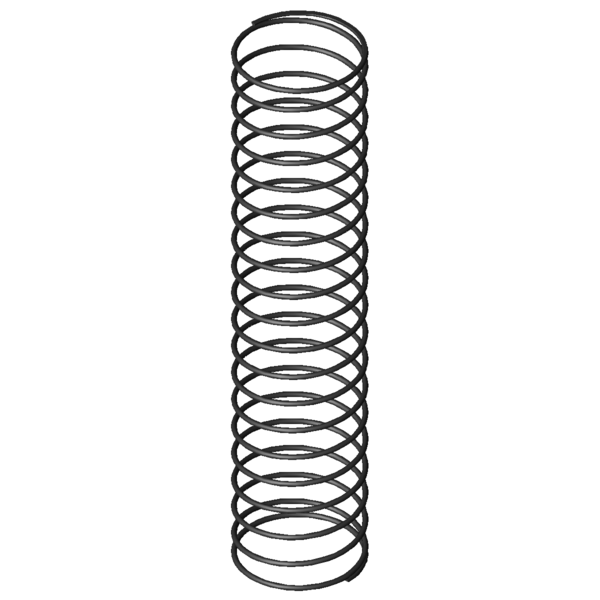

Immagine del prodotto Molla di compressione D-206A-22

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-206A-22

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	32,6	mm	Diametro medio delle spire
De	34	mm	Diametro esterno delle spire
Dd	30,2	mm	Diametro maggiore della spina
Dh	35,2	mm	Diametro minore del cono
L0	153	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	6,145	N	Allungamento sotto carico massimo statico
Ln	52,36	mm	Lunghezza minima a carico statico
sn	100,64	mm	Escursione elastica massima a carico statico
Fndyn	5,423	N	Allungamento sotto carico massimo dinamico
Lndyn	64,19	mm	Lunghezza minima a carico dinamico
shdyn	88,81	mm	Escursione elastica massima a carico dinamico
S	8,195	mm	Passo della molla (da centro spira a centro spira)
n	18,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,061	N/mm	Costante della molla
Gew	25,5475	g	Peso dell’articolo
Fntol	0,92	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	0,81	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1	mm	(+/-) Tolleranza del diametro delle spire
L0tol	8,8	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	G	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-206A-22 Acciaio per molle Ø 1,4 x 32,6 x 153 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-206A-22 Acciaio per molle Ø 1,4 x 32,6 x 153 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-206A-22 Acciaio per molle Ø 1,4 x 32,6 x 153 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-206A-22 Acciaio per molle Ø 1,4 x 32,6 x 153 mm

calcolo del percorso della forza Molla di compressione D-206A-22

Modulo di richiesta Molla di compressione D-206A-22 Acciaio per molle Ø 1,4 x 32,6 x 153 mm

Modulo di richiesta Molla di compressione D-206A-22

Molle di compressione simili per Molla di compressione D-206A-22 Acciaio per molle Ø 1,4 x 32,6 x 153 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-206A-22	EN 10270-1	1,4	34	153	6,145	52,36	100,64	18,5	0,061	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206A-22	1.4310	1,4	34	153	5,278	52,36	100,64	18,5	0,052	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-206A-22	34	153	0,061	EN 10270-1	6,145	52,36	100,64	100,0 \| 100,0 \| 100,0 \| 100,0
D-207JC	35,5	176	0,154	EN 10270-1	23,025	26,85	149,15	59,5 \| 92,0 \| 47,1 \| 39,6
D-207JH	34	164	0,177	EN 10270-1	24,391	26	138	59,7 \| 95,5 \| 49,1 \| 34,5
D-268E	31	163	1,273	EN 10270-1	145,542	48,7	114,3	43,8 \| 80,3 \| 46,1 \| 4,8
D-266	34,5	170	1,429	EN 10270-1	182,881	42	128	42,3 \| 81,5 \| 41,0 \| 4,3
D-288K-13	33	150	1,895	EN 10270-1	192,439	48,42	101,58	45,4 \| 81,7 \| 51,1 \| 3,2
D-288Z-23	33	157	2,445	EN 10270-1	254,586	52,88	104,13	44,1 \| 80,4 \| 49,5 \| 2,5
D-298E	33	148	2,99	EN 10270-1	264,505	59,54	88,46	42,1 \| 79,2 \| 45,1 \| 2,0
D-313H	40	155	3,735	EN 10270-1	391,897	50,06	104,94	41,5 \| 74,2 \| 48,7 \| 1,6
D-296	35,2	135	3,835	EN 10270-1	362,819	40,4	94,6	41,9 \| 76,2 \| 47,8 \| 1,6
D-328A	36	170	4,302	EN 10270-1	316,191	96,5	73,5	37,4 \| 73,1 \| 37,5 \| 1,4
D-313JA	34	145	4,872	EN 10270-1	406,784	61,51	83,49	40,5 \| 77,9 \| 42,2 \| 1,3
D-327A	36	141	5,896	EN 10270-1	403,35	72,58	68,42	36,6 \| 73,9 \| 34,8 \| 1,0
D-328	36	170	6,367	EN 10270-1	650,727	67,8	102,2	41,3 \| 73,1 \| 49,7 \| 1,0
D-324	37	135	7,639	EN 10270-1	621,215	53,68	81,32	37,8 \| 71,7 \| 40,9 \| 0,8
D-358A	37	160	10,503	EN 10270-1	447,092	117,43	42,57	31,4 \| 71,8 \| 21,8 \| 0,6

Numero di molle metalliche simili: 15

Numero della tariffa doganale: 73202081; Molla di compressione D-206A-22

Paese d'origine: DE, German; Molla di compressione D-206A-22
