Molla di compressione D-206A Acciaio per molle Ø 1,4 x 22,6 x 60,9 mm

Prezzi a scalare - Molla di compressione D-206A

Quantità	Prezzo singolo [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Molla di compressione Acquistare

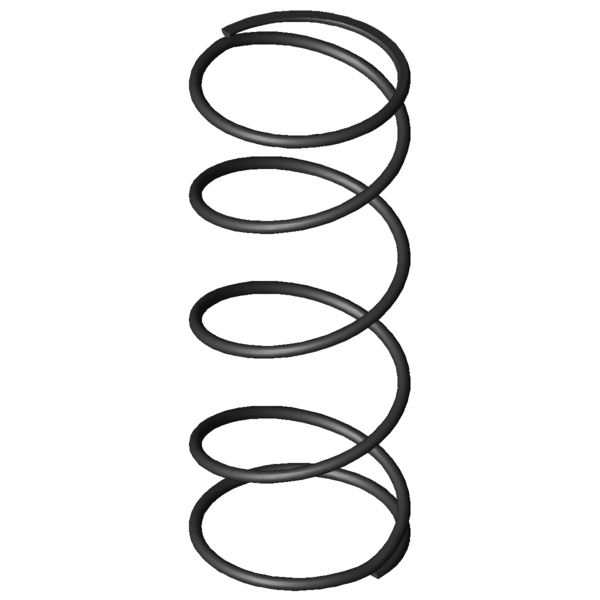

Immagine del prodotto Molla di compressione D-206A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-206A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	22,6	mm	Diametro medio delle spire
De	24	mm	Diametro esterno delle spire
Dd	20,5	mm	Diametro maggiore della spina
Dh	25,8	mm	Diametro minore del cono
L0	60,9	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	49,204	N	Allungamento sotto carico massimo statico
Ln	10,11	mm	Lunghezza minima a carico statico
sn	50,79	mm	Escursione elastica massima a carico statico
Fndyn	45,19	N	Allungamento sotto carico massimo dinamico
Lndyn	14,25	mm	Lunghezza minima a carico dinamico
shdyn	16,81	mm	Escursione elastica massima a carico dinamico
S	17	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,969	N/mm	Costante della molla
Gew	4,7517	g	Peso dell’articolo
Fntol	3,67	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	3,65	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,02	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	F	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-206A Acciaio per molle Ø 1,4 x 22,6 x 60,9 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-206A Acciaio per molle Ø 1,4 x 22,6 x 60,9 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-206A Acciaio per molle Ø 1,4 x 22,6 x 60,9 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-206A Acciaio per molle Ø 1,4 x 22,6 x 60,9 mm

calcolo del percorso della forza Molla di compressione D-206A

Modulo di richiesta Molla di compressione D-206A Acciaio per molle Ø 1,4 x 22,6 x 60,9 mm

Modulo di richiesta Molla di compressione D-206A

Molle di compressione simili per Molla di compressione D-206A Acciaio per molle Ø 1,4 x 22,6 x 60,9 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-206A	EN 10270-1	1,4	24	60,9	49,204	10,11	50,79	3,5	0,969	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206A	1.4310	1,4	24	60,9	42,261	10,11	50,79	3,5	0,832	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-145DC	24	68,8	0,099	EN 10270-1	4,995	18,09	50,71	50,6 \| 86,6 \| 55,0 \| 10,2
D-207S	23,6	60	0,738	EN 10270-1	28,017	22,02	37,98	78,9 \| 94,8 \| 65,9 \| 76,1
D-206A	24	60,9	0,969	EN 10270-1	49,204	10,11	50,79	100,0 \| 100,0 \| 100,0 \| 100,0
D-206D-14	20,4	58	1,037	EN 10270-1	46,269	13,4	44,6	92,6 \| 93,4 \| 90,9 \| 93,4
D-239A-02	25	62,5	2,436	EN 10270-1	107,706	18,28	44,22	64,7 \| 87,8 \| 66,4 \| 39,8
D-239A-03	25	63	2,977	EN 10270-1	136,053	17,3	45,7	61,1 \| 87,6 \| 63,1 \| 32,5
D-235	27	58	2,981	EN 10270-1	125,184	16	42	59,4 \| 84,7 \| 61,0 \| 32,5
D-239A-14	23,5	58	2,982	EN 10270-1	119,251	18,01	39,99	60,1 \| 87,7 \| 60,0 \| 32,5
D-247C	20,5	62	3,029	EN 10270-1	112,419	24,88	37,12	58,3 \| 84,5 \| 58,4 \| 32,0
D-241	22	62	3,705	EN 10270-1	156,147	19,85	42,15	56,7 \| 86,6 \| 57,3 \| 26,2
D-240A	22	55,4	3,705	EN 10270-1	139,476	17,75	37,65	55,0 \| 84,2 \| 54,7 \| 26,2
D-263K	24	59,1	4,188	EN 10270-1	165,885	19,49	39,61	54,6 \| 86,9 \| 53,8 \| 23,1
D-275A	22,5	60	5,852	EN 10270-1	173,137	30,42	29,59	47,6 \| 82,8 \| 43,3 \| 16,6
D-263VC	20	60,9	6,048	EN 10270-1	199,95	27,84	33,06	47,4 \| 81,4 \| 44,8 \| 16,0
D-273A-04	24	52	7,28	EN 10270-1	220,957	21,65	30,35	44,9 \| 80,5 \| 41,0 \| 13,3
D-275	22,5	54	9,044	EN 10270-1	292,131	21,7	32,3	43,5 \| 79,5 \| 40,2 \| 10,7
D-288Z-32	28	63	9,602	EN 10270-1	356,541	25,87	37,13	43,3 \| 76,3 \| 43,5 \| 10,1
D-288Z-42	27	55,1	10,853	EN 10270-1	318,714	25,73	29,37	40,3 \| 75,3 \| 36,6 \| 8,9

Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202081; Molla di compressione D-206A

Paese d'origine: DE, German; Molla di compressione D-206A
