Molla di compressione D-206B Acciaio per molle Ø 1,4 x 22,6 x 93 mm

Prezzi a scalare - Molla di compressione D-206B

Quantità	Prezzo singolo [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Molla di compressione Acquistare

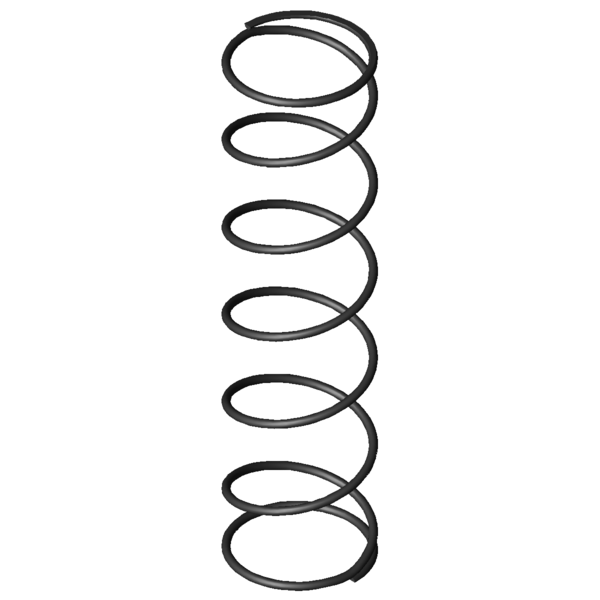

Immagine del prodotto Molla di compressione D-206B

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-206B

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	22,6	mm	Diametro medio delle spire
De	24	mm	Diametro esterno delle spire
Dd	20,5	mm	Diametro maggiore della spina
Dh	25,8	mm	Diametro minore del cono
L0	93	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	48,526	N	Allungamento sotto carico massimo statico
Ln	14,28	mm	Lunghezza minima a carico statico
sn	78,72	mm	Escursione elastica massima a carico statico
Fndyn	45,74	N	Allungamento sotto carico massimo dinamico
Lndyn	18,8	mm	Lunghezza minima a carico dinamico
shdyn	26,07	mm	Escursione elastica massima a carico dinamico
S	16,655	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,616	N/mm	Costante della molla
Gew	6,4796	g	Peso dell’articolo
Fntol	3,3	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	3,28	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4,17	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	F	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-206B Acciaio per molle Ø 1,4 x 22,6 x 93 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-206B Acciaio per molle Ø 1,4 x 22,6 x 93 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-206B Acciaio per molle Ø 1,4 x 22,6 x 93 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-206B Acciaio per molle Ø 1,4 x 22,6 x 93 mm

calcolo del percorso della forza Molla di compressione D-206B

Modulo di richiesta Molla di compressione D-206B Acciaio per molle Ø 1,4 x 22,6 x 93 mm

Modulo di richiesta Molla di compressione D-206B

Molle di compressione simili per Molla di compressione D-206B Acciaio per molle Ø 1,4 x 22,6 x 93 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-206B	EN 10270-1	1,4	24	93	48,526	14,28	78,72	5,5	0,616	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206B	1.4310	1,4	24	93	41,679	14,28	78,72	5,5	0,529	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-145DD	24	101	0,067	EN 10270-1	5,046	25,67	75,33	50,6 \| 87,8 \| 53,0 \| 10,9
D-207T	23,6	90	0,502	EN 10270-1	29,66	30,87	59,13	81,2 \| 94,2 \| 68,1 \| 81,4
D-206B	24	93	0,616	EN 10270-1	48,526	14,28	78,72	100,0 \| 100,0 \| 100,0 \| 100,0
D-239A-04	25	95,5	1,576	EN 10270-1	109,425	26,07	69,43	64,4 \| 87,8 \| 66,3 \| 39,1
D-242A	22	102	1,772	EN 10270-1	122,693	32,75	69,25	60,9 \| 84,3 \| 63,8 \| 34,8
D-236	27	88,5	1,897	EN 10270-1	125,184	22,5	66	59,5 \| 84,7 \| 61,3 \| 32,5
D-247D	20,5	97	1,907	EN 10270-1	114,102	37,17	59,83	58,5 \| 83,8 \| 59,3 \| 32,3
D-239A-20	23	94	2,071	EN 10270-1	141,817	25,51	68,49	59,5 \| 88,3 \| 60,6 \| 29,8
D-246	21	85	2,263	EN 10270-1	124,609	29,94	55,06	54,9 \| 83,0 \| 54,4 \| 27,2
D-242	22	94	2,397	EN 10270-1	156,288	28,8	65,2	56,5 \| 86,9 \| 56,9 \| 25,7
D-263L	24	98,9	2,425	EN 10270-1	165,929	30,47	68,43	56,5 \| 85,9 \| 58,1 \| 25,4
D-276A	22,5	93	3,685	EN 10270-1	175,521	45,37	47,64	48,0 \| 83,3 \| 44,1 \| 16,7
D-276B	22,5	103	3,685	EN 10270-1	212,369	45,37	57,64	48,3 \| 80,0 \| 48,0 \| 16,7
D-273A-10	24	85	5,339	EN 10270-1	272,016	34,05	50,95	45,1 \| 82,5 \| 41,3 \| 11,5
D-278B	20,5	95	5,459	EN 10270-1	290,383	41,81	53,2	44,4 \| 79,8 \| 42,1 \| 11,3
D-276	22,5	81,5	5,852	EN 10270-1	292,61	31,5	50	43,2 \| 79,1 \| 40,1 \| 10,5
D-288Z-33	28	97	6,213	EN 10270-1	374,616	36,71	60,29	43,6 \| 76,1 \| 44,8 \| 9,9
D-307A	23,2	105	7,218	EN 10270-1	216,616	74,99	30,01	38,4 \| 76,3 \| 30,3 \| 8,5

Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202081; Molla di compressione D-206B

Paese d'origine: DE, German; Molla di compressione D-206B
