Molla di compressione D-206D-02 Acciaio per molle Ø 1,4 x 16 x 53,9 mm

Prezzi a scalare - Molla di compressione D-206D-02

Quantità	Prezzo singolo [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Molla di compressione Acquistare

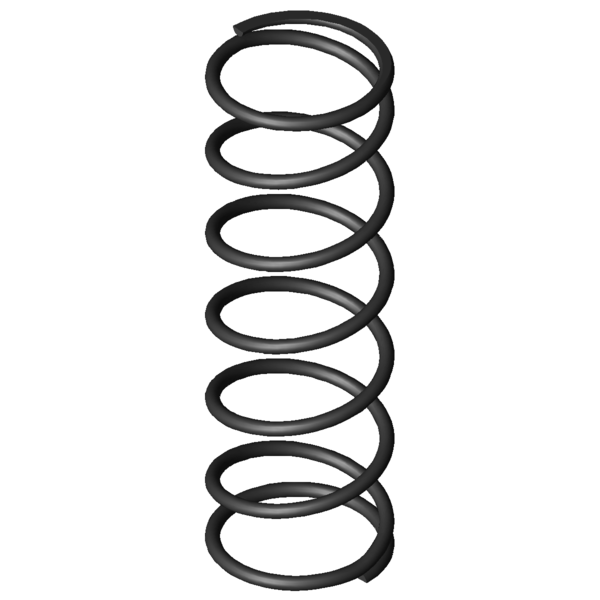

Immagine del prodotto Molla di compressione D-206D-02

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-206D-02

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	16	mm	Diametro medio delle spire
De	17,4	mm	Diametro esterno delle spire
Dd	14	mm	Diametro maggiore della spina
Dh	18,5	mm	Diametro minore del cono
L0	53,9	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	71,437	N	Allungamento sotto carico massimo statico
Ln	12,78	mm	Lunghezza minima a carico statico
sn	41,12	mm	Escursione elastica massima a carico statico
Fndyn	62,54	N	Allungamento sotto carico massimo dinamico
Lndyn	17,9	mm	Lunghezza minima a carico dinamico
shdyn	12,64	mm	Escursione elastica massima a carico dinamico
S	9,545	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	1,737	N/mm	Costante della molla
Gew	4,5873	g	Peso dell’articolo
Fntol	3,92	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	3,89	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,64	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	F	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-206D-02 Acciaio per molle Ø 1,4 x 16 x 53,9 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-206D-02 Acciaio per molle Ø 1,4 x 16 x 53,9 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-206D-02 Acciaio per molle Ø 1,4 x 16 x 53,9 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-206D-02 Acciaio per molle Ø 1,4 x 16 x 53,9 mm

calcolo del percorso della forza Molla di compressione D-206D-02

Modulo di richiesta Molla di compressione D-206D-02 Acciaio per molle Ø 1,4 x 16 x 53,9 mm

Modulo di richiesta Molla di compressione D-206D-02

Molle di compressione simili per Molla di compressione D-206D-02 Acciaio per molle Ø 1,4 x 16 x 53,9 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-206D-02	EN 10270-1	1,4	17,4	53,9	71,437	12,78	41,12	5,5	1,737	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206D-02	1.4310	1,4	17,4	53,9	61,146	12,92	40,98	5,5	1,492	92,8 \| 100,0 \| 92,6 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-179F	19	50	0,743	EN 10270-1	31,234	7,96	42,04	67,1 \| 87,6 \| 70,8 \| 42,8
D-180M-11	17	48	0,974	EN 10270-1	35,663	11,38	36,62	72,1 \| 90,8 \| 69,5 \| 56,1
D-182	17,25	62	1,104	EN 10270-1	51,945	14,95	47,05	78,5 \| 91,8 \| 80,1 \| 63,5
D-185E	15	55	1,126	EN 10270-1	43,673	16,2	38,8	77,9 \| 91,2 \| 77,7 \| 64,8
D-207J-25	15	54	1,233	EN 10270-1	24,478	34,15	19,85	68,5 \| 93,1 \| 41,3 \| 71,0
D-207JX	18,5	59,5	1,235	EN 10270-1	49,423	19,48	40,02	82,3 \| 92,7 \| 83,3 \| 71,1
D-207J-71	20	55	1,481	EN 10270-1	60,78	13,96	41,04	90,2 \| 92,8 \| 92,4 \| 85,2
D-206D-02	17,4	53,9	1,737	EN 10270-1	71,437	12,78	41,12	100,0 \| 100,0 \| 100,0 \| 100,0
D-207J-04	16,5	52,5	1,798	EN 10270-1	60,338	18,94	33,56	91,6 \| 95,2 \| 83,0 \| 96,6
D-207J-26	15	55	1,906	EN 10270-1	60,685	23,15	31,85	88,3 \| 92,5 \| 81,2 \| 91,2
D-207J-03	16,5	48,9	1,91	EN 10270-1	59,024	18	30,9	87,6 \| 93,0 \| 78,9 \| 90,9
D-214	17,6	51,1	2,964	EN 10270-1	104,172	15,95	35,15	76,5 \| 93,7 \| 77,0 \| 58,6
D-232Q	16	52	3,932	EN 10270-1	110,06	24,01	27,99	66,5 \| 88,7 \| 66,5 \| 44,2
D-249A	18	56	4,682	EN 10270-1	148,262	24,33	31,67	62,4 \| 87,6 \| 62,6 \| 37,1
D-263M-01	19	57	5,921	EN 10270-1	179,971	26,61	30,39	56,5 \| 83,3 \| 56,8 \| 29,3
D-252AB	15	55,6	7,066	EN 10270-1	191,975	28,43	27,17	53,5 \| 84,4 \| 51,6 \| 24,6
D-252A-30	15	52	8,728	EN 10270-1	240,033	24,5	27,5	50,8 \| 84,2 \| 48,3 \| 19,9
D-263P-01	15	53	10,838	EN 10270-1	238,615	30,98	22,02	46,8 \| 82,7 \| 41,7 \| 16,0
D-263V-14	15,2	51	14,652	EN 10270-1	234,921	34,97	16,03	42,2 \| 80,1 \| 34,7 \| 11,9
D-286A	15	55	15,093	EN 10270-1	175,216	43,39	11,61	42,0 \| 80,1 \| 34,5 \| 11,5
D-283A-10	16,5	52	19,337	EN 10270-1	417,286	30,42	21,58	42,1 \| 82,4 \| 34,8 \| 9,0
D-288X-06	19,4	51	24,677	EN 10270-1	542,897	29	22	39,3 \| 77,5 \| 33,3 \| 7,0
D-310A	19,2	54	27,453	EN 10270-1	357,433	40,98	13,02	36,7 \| 78,1 \| 25,8 \| 6,3

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202081; Molla di compressione D-206D-02

Paese d'origine: DE, German; Molla di compressione D-206D-02
