Molla di compressione D-206D-03 Acciaio per molle Ø 1,4 x 16 x 83,3 mm

Prezzi a scalare - Molla di compressione D-206D-03

Quantità	Prezzo singolo [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Molla di compressione Acquistare

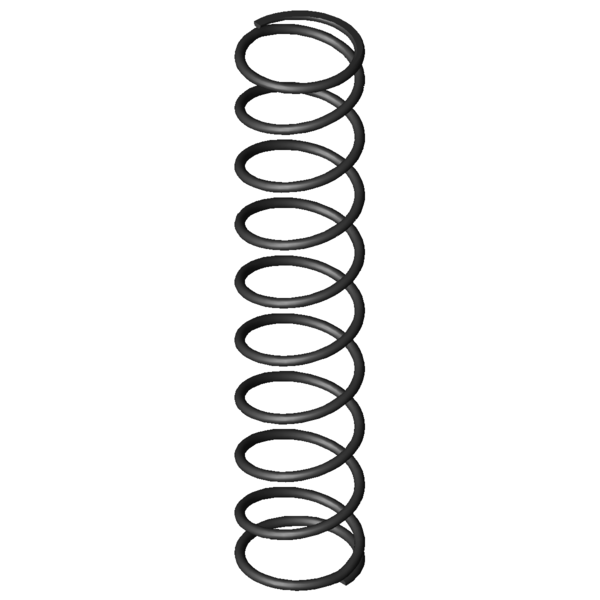

Immagine del prodotto Molla di compressione D-206D-03

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-206D-03

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	16	mm	Diametro medio delle spire
De	17,4	mm	Diametro esterno delle spire
Dd	14	mm	Diametro maggiore della spina
Dh	18,5	mm	Diametro minore del cono
L0	83,3	mm	Lunghezza della molla non caricata
Lk	23,41	mm	Lunghezza libera di flessione
Fn	71,548	N	Allungamento sotto carico massimo statico
Ln	19,65	mm	Lunghezza minima a carico statico
sn	63,65	mm	Escursione elastica massima a carico statico
Fndyn	62,387	N	Allungamento sotto carico massimo dinamico
Lndyn	27,8	mm	Lunghezza minima a carico dinamico
shdyn	19,59	mm	Escursione elastica massima a carico dinamico
S	9,635	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	1,124	N/mm	Costante della molla
Gew	6,4222	g	Peso dell’articolo
Fntol	3,69	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	3,66	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2,3	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	F	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-206D-03 Acciaio per molle Ø 1,4 x 16 x 83,3 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-206D-03 Acciaio per molle Ø 1,4 x 16 x 83,3 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-206D-03 Acciaio per molle Ø 1,4 x 16 x 83,3 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-206D-03 Acciaio per molle Ø 1,4 x 16 x 83,3 mm

calcolo del percorso della forza Molla di compressione D-206D-03

Modulo di richiesta Molla di compressione D-206D-03 Acciaio per molle Ø 1,4 x 16 x 83,3 mm

Modulo di richiesta Molla di compressione D-206D-03

Molle di compressione simili per Molla di compressione D-206D-03 Acciaio per molle Ø 1,4 x 16 x 83,3 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-206D-03	EN 10270-1	1,4	17,4	83,3	71,548	19,65	63,65	8,5	1,124	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206D-03	1.4310	1,4	17,4	83,3	61,211	19,9	63,4	8,5	0,965	92,8 \| 100,0 \| 92,6 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-179G	19	76,3	0,473	EN 10270-1	30,755	11,26	65,04	66,6 \| 87,2 \| 70,4 \| 42,1
D-180M-13	17	89,4	0,51	EN 10270-1	35,635	19,54	69,86	69,3 \| 92,2 \| 70,5 \| 45,4
D-179J-13	15,9	85	0,541	EN 10270-1	37,88	15,02	69,98	69,8 \| 89,3 \| 71,9 \| 48,2
D-180M-12	17	72,8	0,63	EN 10270-1	35,617	16,27	56,53	71,9 \| 90,3 \| 69,3 \| 56,1
D-183	17,25	94	0,714	EN 10270-1	51,9	21,35	72,65	78,7 \| 92,3 \| 80,1 \| 63,6
D-185G	15	80	0,765	EN 10270-1	43,934	22,6	57,4	78,1 \| 90,5 \| 75,8 \| 68,1
D-207JY	18,5	87,5	0,84	EN 10270-1	50,608	27,24	60,26	83,9 \| 94,2 \| 82,7 \| 74,7
D-207J-72	20	80	0,958	EN 10270-1	57,565	19,93	60,07	88,3 \| 92,1 \| 87,4 \| 85,3
D-206D-03	17,4	83,3	1,124	EN 10270-1	71,548	19,65	63,65	100,0 \| 100,0 \| 100,0 \| 100,0
D-207J-05	16,5	75,7	1,223	EN 10270-1	60,223	26,44	49,26	88,6 \| 93,0 \| 80,8 \| 91,9
D-207J-85	18,5	85	1,235	EN 10270-1	80,915	19,48	65,52	93,0 \| 95,1 \| 92,8 \| 91,0
D-207J-22	15,5	80	1,79	EN 10270-1	99,346	24,5	55,5	78,4 \| 92,8 \| 79,6 \| 62,8
D-232M	20	86,3	1,867	EN 10270-1	114,407	25,03	61,27	75,6 \| 87,1 \| 79,4 \| 60,2
D-215	17,6	77,5	1,918	EN 10270-1	103,841	23,35	54,15	76,2 \| 93,1 \| 77,0 \| 58,6
D-217D	17	72,4	1,924	EN 10270-1	96,92	22,03	50,37	75,2 \| 90,7 \| 76,5 \| 58,4
D-232S	16	80	2,576	EN 10270-1	116,567	34,75	45,25	66,2 \| 88,6 \| 66,2 \| 43,6
D-263M-03	19	80	4,026	EN 10270-1	172,913	37,06	42,94	55,4 \| 83,8 \| 54,4 \| 27,9
D-252AD	15	87,4	4,496	EN 10270-1	202,381	42,39	45,01	54,0 \| 83,8 \| 53,0 \| 25,0
D-282A	18,5	88	5,252	EN 10270-1	153,786	58,72	29,28	49,7 \| 81,6 \| 46,3 \| 21,4
D-263U-09	17	85	6,509	EN 10270-1	296,158	39,5	45,5	50,4 \| 86,0 \| 47,8 \| 17,3
D-282	18,5	88	7,772	EN 10270-1	363,012	41,3	46,71	47,5 \| 81,6 \| 46,5 \| 14,5
D-283A-06	18	91	7,916	EN 10270-1	371,484	44,07	46,93	47,4 \| 81,4 \| 46,5 \| 14,2
D-288Z-40	19,5	85	12,669	EN 10270-1	369,625	55,82	29,18	39,8 \| 78,0 \| 32,6 \| 8,9
D-288X-09	19,4	89	13,948	EN 10270-1	541,18	50,2	38,8	40,8 \| 77,2 \| 37,1 \| 8,1

Numero di molle metalliche simili: 23

Numero della tariffa doganale: 73202081; Molla di compressione D-206D-03

Paese d'origine: DE, German; Molla di compressione D-206D-03
