Molla di compressione D-206D-10 Acciaio per molle Ø 1,4 x 19 x 25 mm

Prezzi a scalare - Molla di compressione D-206D-10

Quantità	Prezzo singolo [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Molla di compressione Acquistare

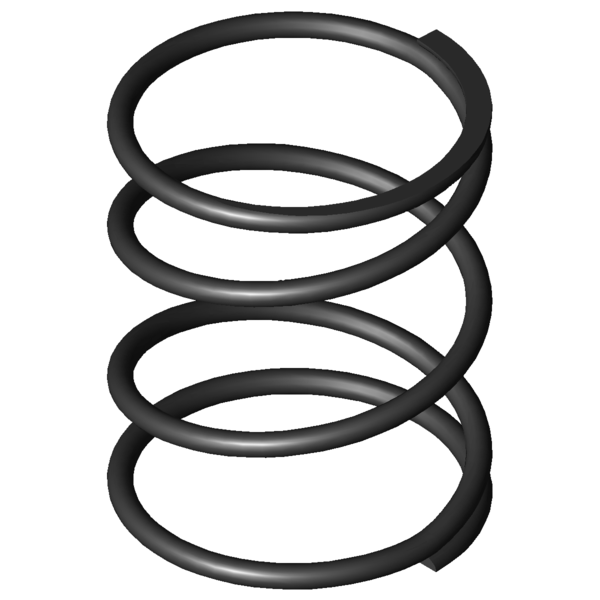

Immagine del prodotto Molla di compressione D-206D-10

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-206D-10

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	19	mm	Diametro medio delle spire
De	20,4	mm	Diametro esterno delle spire
Dd	17	mm	Diametro maggiore della spina
Dh	21,3	mm	Diametro minore del cono
L0	25	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	44,074	N	Allungamento sotto carico massimo statico
Ln	7,62	mm	Lunghezza minima a carico statico
sn	17,38	mm	Escursione elastica massima a carico statico
Fndyn	43,618	N	Allungamento sotto carico massimo dinamico
Lndyn	7,8	mm	Lunghezza minima a carico dinamico
shdyn	9	mm	Escursione elastica massima a carico dinamico
S	10,489	mm	Passo della molla (da centro spira a centro spira)
n	2,25	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	2,536	N/mm	Costante della molla
Gew	3,0869	g	Peso dell’articolo
Fntol	4,25	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	4,25	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,4	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	F	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-206D-10 Acciaio per molle Ø 1,4 x 19 x 25 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-206D-10 Acciaio per molle Ø 1,4 x 19 x 25 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-206D-10 Acciaio per molle Ø 1,4 x 19 x 25 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-206D-10 Acciaio per molle Ø 1,4 x 19 x 25 mm

calcolo del percorso della forza Molla di compressione D-206D-10

Modulo di richiesta Molla di compressione D-206D-10 Acciaio per molle Ø 1,4 x 19 x 25 mm

Modulo di richiesta Molla di compressione D-206D-10

Molle di compressione simili per Molla di compressione D-206D-10 Acciaio per molle Ø 1,4 x 19 x 25 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-206D-10	EN 10270-1	1,4	20,4	25	44,074	7,62	17,38	2,25	2,536	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206D-10	1.4310	1,4	20,4	25	38,77	7,2	17,8	2,25	2,178	92,9 \| 100,0 \| 92,8 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-145DF	21	20	0,364	EN 10270-1	4,384	7,95	12,05	45,6 \| 82,9 \| 39,6 \| 14,3
D-207P	23,6	27,5	1,254	EN 10270-1	16,592	14,27	13,23	64,9 \| 88,3 \| 56,9 \| 49,5
D-206D-10	20,4	25	2,536	EN 10270-1	44,074	7,62	17,38	100,0 \| 100,0 \| 100,0 \| 100,0
D-207JV	18,5	25,6	2,999	EN 10270-1	47,429	9,79	15,81	90,1 \| 93,9 \| 91,9 \| 84,5
D-212B	19,8	29	3,164	EN 10270-1	58,706	10,45	18,55	84,9 \| 90,3 \| 84,4 \| 80,1
D-207W	21,6	25	3,338	EN 10270-1	54,947	8,54	16,46	85,8 \| 94,0 \| 87,5 \| 76,0
D-239A-08	25	25	5,954	EN 10270-1	90,444	9,81	15,19	64,8 \| 83,9 \| 68,1 \| 42,6
D-212H	17,6	22,5	6,52	EN 10270-1	93,236	8,2	14,3	63,9 \| 87,9 \| 64,8 \| 38,9
D-232N-04	18	28	6,708	EN 10270-1	108,331	11,85	16,15	63,2 \| 85,1 \| 66,8 \| 37,8
D-232J-02	20	22	7,096	EN 10270-1	90,543	9,24	12,76	61,6 \| 87,9 \| 61,0 \| 35,7
D-239A-12	23,5	25	7,289	EN 10270-1	111,309	9,73	15,27	61,4 \| 85,6 \| 63,7 \| 34,8
D-247A	20,5	27	7,355	EN 10270-1	105,929	12,6	14,4	61,4 \| 87,4 \| 62,2 \| 34,5
D-239A-30	22	22,5	9,056	EN 10270-1	116,545	9,63	12,87	56,1 \| 84,2 \| 55,9 \| 28,0
D-263H-10	24	26,5	10,238	EN 10270-1	163,088	10,57	15,93	55,0 \| 81,0 \| 59,3 \| 24,8
D-273B	22,5	27	14,212	EN 10270-1	163,941	15,47	11,54	48,1 \| 79,8 \| 46,6 \| 17,9
D-263VA	20	27,8	14,689	EN 10270-1	200,209	14,17	13,63	50,1 \| 82,9 \| 50,2 \| 17,3
D-288E-10	22,7	25	16,919	EN 10270-1	115,575	18,17	6,83	44,8 \| 80,6 \| 38,7 \| 15,0
D-279	18,5	27,5	27,759	EN 10270-1	342,471	15,16	12,34	43,4 \| 79,2 \| 41,9 \| 9,1

Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202081; Molla di compressione D-206D-10

Paese d'origine: DE, German; Molla di compressione D-206D-10
