Molla di compressione D-206D-12 Acciaio per molle Ø 1,4 x 19 x 40 mm

Prezzi a scalare - Molla di compressione D-206D-12

Quantità	Prezzo singolo [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Molla di compressione Acquistare

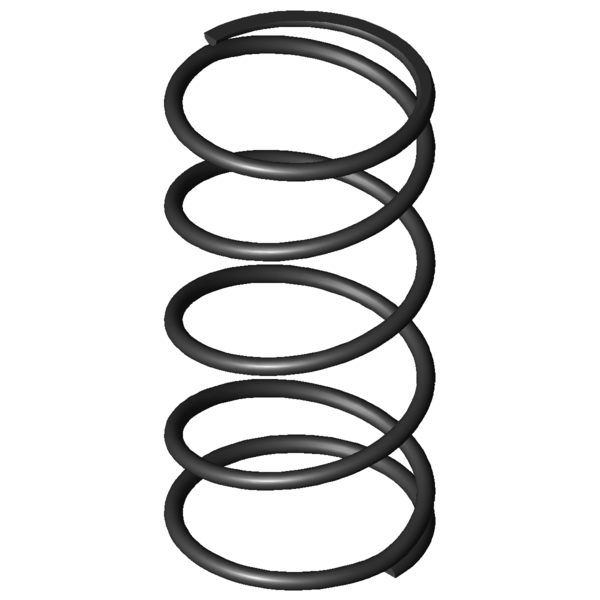

Immagine del prodotto Molla di compressione D-206D-12

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-206D-12

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	19	mm	Diametro medio delle spire
De	20,4	mm	Diametro esterno delle spire
Dd	17	mm	Diametro maggiore della spina
Dh	21,3	mm	Diametro minore del cono
L0	40	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	49,657	N	Allungamento sotto carico massimo statico
Ln	9,54	mm	Lunghezza minima a carico statico
sn	30,46	mm	Escursione elastica massima a carico statico
Fndyn	48,092	N	Allungamento sotto carico massimo dinamico
Lndyn	10,5	mm	Lunghezza minima a carico dinamico
shdyn	12,9	mm	Escursione elastica massima a carico dinamico
S	11,029	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	1,63	N/mm	Costante della molla
Gew	3,9948	g	Peso dell’articolo
Fntol	3,8	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	3,78	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,7	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	F	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-206D-12 Acciaio per molle Ø 1,4 x 19 x 40 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-206D-12 Acciaio per molle Ø 1,4 x 19 x 40 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-206D-12 Acciaio per molle Ø 1,4 x 19 x 40 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-206D-12 Acciaio per molle Ø 1,4 x 19 x 40 mm

calcolo del percorso della forza Molla di compressione D-206D-12

Modulo di richiesta Molla di compressione D-206D-12 Acciaio per molle Ø 1,4 x 19 x 40 mm

Modulo di richiesta Molla di compressione D-206D-12

Molle di compressione simili per Molla di compressione D-206D-12 Acciaio per molle Ø 1,4 x 19 x 40 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-206D-12	EN 10270-1	1,4	20,4	40	49,657	9,54	30,46	3,5	1,63	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206D-12	1.4310	1,4	20,4	40	42,566	9,6	30,4	3,5	1,4	92,9 \| 100,0 \| 92,8 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-145D-01	18,5	42	0,543	EN 10270-1	18,76	7,46	34,54	60,7 \| 85,8 \| 63,0 \| 33,3
D-206D-12	20,4	40	1,63	EN 10270-1	49,657	9,54	30,46	100,0 \| 100,0 \| 100,0 \| 100,0
D-181	17,25	40,5	1,735	EN 10270-1	51,701	10,7	29,8	93,9 \| 90,9 \| 96,9 \| 94,0
D-207JW	18,5	38,6	1,909	EN 10270-1	47,593	13,66	24,94	89,3 \| 93,5 \| 88,9 \| 85,4
D-212C	19,8	44	2,014	EN 10270-1	59,224	14,59	29,41	87,7 \| 91,8 \| 90,2 \| 81,0
D-207J-70	20	38	2,327	EN 10270-1	65,234	9,97	28,03	83,2 \| 95,5 \| 84,1 \| 70,0
D-233E-10	20	40	3,144	EN 10270-1	80,003	14,55	25,45	72,5 \| 92,7 \| 72,8 \| 51,9
D-245	21	45	4,321	EN 10270-1	118,437	17,59	27,41	63,0 \| 85,3 \| 66,0 \| 37,7
D-247D-05	20	43,5	4,658	EN 10270-1	115,719	18,66	24,84	61,3 \| 86,7 \| 62,2 \| 35,0
D-247B	20,5	41	4,681	EN 10270-1	109,941	17,51	23,49	61,7 \| 89,0 \| 61,1 \| 34,8
D-232K	20	34,1	5,068	EN 10270-1	114,567	11,5	22,6	59,3 \| 87,0 \| 58,8 \| 32,2
D-240	22	41	5,821	EN 10270-1	156,014	14,2	26,8	58,2 \| 86,8 \| 59,9 \| 28,0
D-239B	22	36,7	5,821	EN 10270-1	139,423	12,75	23,95	56,7 \| 84,8 \| 57,1 \| 28,0
D-274A	22,5	40	9,044	EN 10270-1	167,817	21,45	18,56	48,5 \| 82,2 \| 45,3 \| 18,0
D-263VB	20	41,1	9,348	EN 10270-1	200,609	19,64	21,46	50,2 \| 85,4 \| 47,6 \| 17,4
D-278C	19,5	35	14,727	EN 10270-1	205,021	21,08	13,92	41,9 \| 79,7 \| 35,0 \| 11,1
D-280	18,5	41	17,665	EN 10270-1	353,826	20,97	20,03	43,5 \| 81,4 \| 39,9 \| 9,2

Numero di molle metalliche simili: 16

Numero della tariffa doganale: 73202081; Molla di compressione D-206D-12

Paese d'origine: DE, German; Molla di compressione D-206D-12
