Molla di compressione D-206H Acciaio per molle Ø 1,4 x 13,6 x 105 mm

Prezzi a scalare - Molla di compressione D-206H

Quantità	Prezzo singolo [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Molla di compressione Acquistare

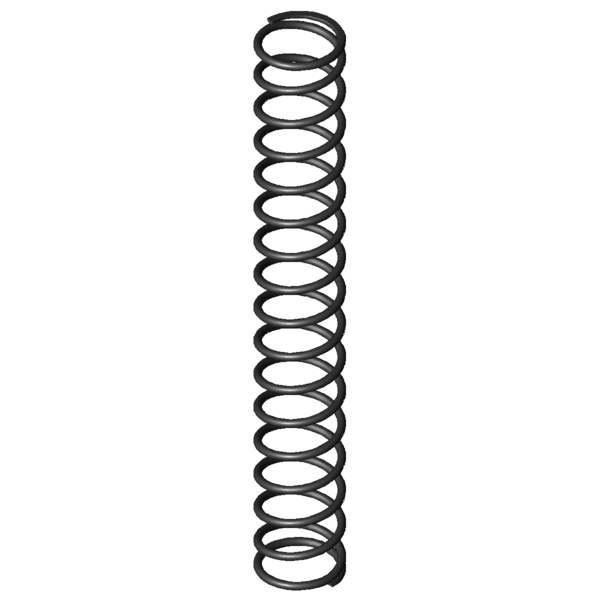

Immagine del prodotto Molla di compressione D-206H

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-206H

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	13,6	mm	Diametro medio delle spire
De	15	mm	Diametro esterno delle spire
Dd	11,6	mm	Diametro maggiore della spina
Dh	15,9	mm	Diametro minore del cono
L0	105	mm	Lunghezza della molla non caricata
Lk	82,74	mm	Lunghezza libera di flessione
Fn	75,542	N	Allungamento sotto carico massimo statico
Ln	29,74	mm	Lunghezza minima a carico statico
sn	75,26	mm	Escursione elastica massima a carico statico
Fndyn	71,769	N	Allungamento sotto carico massimo dinamico
Lndyn	33,5	mm	Lunghezza minima a carico dinamico
shdyn	25,37	mm	Escursione elastica massima a carico dinamico
S	6,684	mm	Passo della molla (da centro spira a centro spira)
n	15,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	1,004	N/mm	Costante della molla
Gew	9,0982	g	Peso dell’articolo
Fntol	3,77	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	3,73	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2,63	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	F	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-206H Acciaio per molle Ø 1,4 x 13,6 x 105 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-206H Acciaio per molle Ø 1,4 x 13,6 x 105 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-206H Acciaio per molle Ø 1,4 x 13,6 x 105 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-206H Acciaio per molle Ø 1,4 x 13,6 x 105 mm

calcolo del percorso della forza Molla di compressione D-206H

Modulo di richiesta Molla di compressione D-206H Acciaio per molle Ø 1,4 x 13,6 x 105 mm

Modulo di richiesta Molla di compressione D-206H

Molle di compressione simili per Molla di compressione D-206H Acciaio per molle Ø 1,4 x 13,6 x 105 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-206H	EN 10270-1	1,4	15	105	75,542	29,74	75,26	15,5	1,004	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206H	1.4310	1,4	15	105	64,882	29,74	75,26	15,5	0,862	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-117L	14	99,1	0,191	EN 10270-1	16,431	13,06	86,04	51,8 \| 81,6 \| 54,6 \| 19,0
D-142C	15	101	0,251	EN 10270-1	21,748	14,35	86,65	56,6 \| 86,8 \| 57,8 \| 25,0
D-180M-14	17	106	0,428	EN 10270-1	35,648	22,8	83,2	67,5 \| 91,0 \| 68,8 \| 42,7
D-185H	15	112	0,517	EN 10270-1	41,27	32,2	79,8	73,4 \| 94,3 \| 74,5 \| 51,5
D-180M-25	15	115	0,519	EN 10270-1	45,869	26,55	88,45	72,3 \| 92,3 \| 72,9 \| 51,7
D-179J-04	14	96,2	0,556	EN 10270-1	42,266	20,16	76,04	73,6 \| 87,8 \| 77,5 \| 55,4
D-180M-24	15	93	0,643	EN 10270-1	45,734	21,88	71,12	77,7 \| 91,4 \| 77,5 \| 64,1
D-207J-06	16,5	110	0,826	EN 10270-1	59,731	37,69	72,31	87,7 \| 93,2 \| 87,6 \| 82,3
D-206H	15	105	1,004	EN 10270-1	75,542	29,74	75,26	100,0 \| 100,0 \| 100,0 \| 100,0
D-206G-02	15	93	1,073	EN 10270-1	69,741	28	65	93,0 \| 96,2 \| 89,3 \| 93,6
D-207J-11	14,5	97	1,423	EN 10270-1	91,035	33,01	63,99	82,9 \| 94,1 \| 84,0 \| 70,6
D-207J-39	14	95,8	1,427	EN 10270-1	84,762	36,42	59,38	82,3 \| 92,6 \| 84,0 \| 70,3
D-222A	14,1	115	1,519	EN 10270-1	104,684	46,1	68,9	79,6 \| 90,9 \| 81,9 \| 66,1
D-222	14,1	115	1,848	EN 10270-1	133,408	42,8	72,2	73,8 \| 90,9 \| 76,3 \| 54,3
D-252AF	15	120	3,297	EN 10270-1	209,875	56,35	63,65	58,9 \| 85,8 \| 60,3 \| 30,4
D-252A-10	14,8	102	3,307	EN 10270-1	143,583	58,59	43,41	58,0 \| 88,6 \| 55,1 \| 30,3
D-257A	14,5	105	3,709	EN 10270-1	181,242	56,14	48,86	56,4 \| 88,9 \| 53,3 \| 27,1
D-252A-09	14,8	89	3,886	EN 10270-1	149,784	50,46	38,54	53,7 \| 84,5 \| 50,8 \| 25,8
D-252AE	15	98	4,01	EN 10270-1	204,35	47,04	50,96	55,0 \| 87,8 \| 52,3 \| 25,0
D-252AD	15	87,4	4,496	EN 10270-1	202,381	42,39	45,01	51,8 \| 84,4 \| 48,6 \| 22,3
D-257	14,5	105	4,511	EN 10270-1	250,368	49,5	55,5	54,4 \| 88,9 \| 52,0 \| 22,3
D-252A-40	15	92	4,787	EN 10270-1	240,287	41,8	50,2	52,0 \| 85,9 \| 49,1 \| 21,0
D-257E-13	13	107	5,211	EN 10270-1	256,223	57,83	49,17	50,5 \| 84,9 \| 47,4 \| 19,3
D-263V-18	15,2	102	6,715	EN 10270-1	210,745	70,62	31,38	46,1 \| 84,7 \| 38,8 \| 14,9

Numero di molle metalliche simili: 23

Numero della tariffa doganale: 73202081; Molla di compressione D-206H

Paese d'origine: DE, German; Molla di compressione D-206H
