Molla di compressione D-207AA Acciaio per molle Ø 1,4 x 9,6 x 28 mm

Prezzi a scalare - Molla di compressione D-207AA

Quantità Prezzo singolo [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Molla di compressione Acquistare

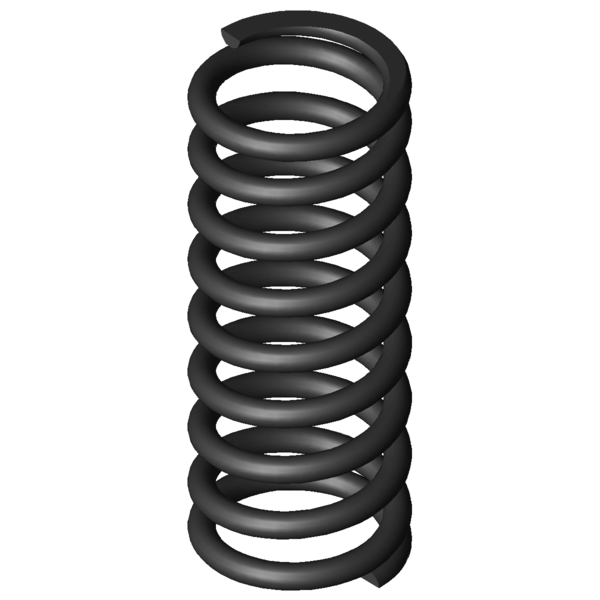

Immagine del prodotto Molla di compressione D-207AA
Immagine del prodotto Molla di compressione D-207AA
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-207AA

Simboli Valore Unità Descrizione
Tipo di materiale EN 10270-1 - Tipo di materiale
Condizione delle estremità della molla Piana e spianata - Condizione delle estremità della molla
F1 N Forza della molla precaricata
L1 mm Lunghezza della molla precaricata
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata
s2 mm Sezione della molla caricata
d 1,4 mm Diametro del filo
Di mm Diametro interno della spira
D 9,6 mm Diametro medio delle spire
De 11 mm Diametro esterno delle spire
Dd 7,7 mm Diametro maggiore della spina
Dh 11,6 mm Diametro minore del cono
L0 28 mm Lunghezza della molla non caricata
Lk mm Lunghezza libera di flessione
Fn 76,14 N Allungamento sotto carico massimo statico
Ln 15,09 mm Lunghezza minima a carico statico
sn 12,91 mm Escursione elastica massima a carico statico
Fndyn 70,835 N Allungamento sotto carico massimo dinamico
Lndyn 15,99 mm Lunghezza minima a carico dinamico
shdyn 7,58 mm Escursione elastica massima a carico dinamico
S 3,547 mm Passo della molla (da centro spira a centro spira)
n 7,5 pezzo Numero di spire elastiche
nt pezzo Numero di spire totali
R 5,898 N/mm Costante della molla
Gew 3,4864 g Peso dell’articolo
Fntol 5,86 N (+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol 5,78 N (+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire
L0tol 0,8 mm (+/-) Tolleranza lunghezza molla non caricata
PG F - Gruppo di prezzo di questo articolo
F1tol N (+/-) Tolleranza forza della molla precaricata
F2tol N (+/-) Tolleranza forza della molla caricata
Disegno tecnico Molla di compressione
Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-207AA Acciaio per molle Ø 1,4 x 9,6 x 28 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-207AA Acciaio per molle Ø 1,4 x 9,6 x 28 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-207AA Acciaio per molle Ø 1,4 x 9,6 x 28 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-207AA Acciaio per molle Ø 1,4 x 9,6 x 28 mm

calcolo del percorso della forza Molla di compressione D-207AA

Modulo di richiesta Molla di compressione D-207AA Acciaio per molle Ø 1,4 x 9,6 x 28 mm

Modulo di richiesta Molla di compressione D-207AA

Molle di compressione simili per Molla di compressione D-207AA Acciaio per molle Ø 1,4 x 9,6 x 28 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (pezzo) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
D-207AA EN 10270-1 1,4 11 28 76,14 15,09 12,91 7,5 5,898 67,2 | 88,4 | 69,8 | 43,3
VD-207AA 1.4310 1,4 11 28 65,396 15,09 12,91 7,5 5,066 92,9 | 100,0 | 92,9 | 85,9
Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
D-090X 10,5 28,1 0,477 EN 10270-1 11,256 4,5 23,6 48,9 | 82,6 | 45,3 | 18,7
D-115D-02 12 25 0,616 EN 10270-1 12,779 4,27 20,73 51,6 | 85,2 | 50,7 | 18,7
D-117H-20 10 25 0,679 EN 10270-1 11,895 7,48 17,52 56,7 | 87,1 | 56,4 | 26,6
D-119 10,8 30 0,759 EN 10270-1 17,092 7,47 22,53 45,2 | 82,9 | 39,9 | 12,9
D-117H-21 10 27 0,905 EN 10270-1 19,022 5,98 21,02 60,8 | 87,2 | 59,8 | 35,4
D-122A-11 10 27,5 0,974 EN 10270-1 19,669 7,31 20,19 62,8 | 88,1 | 62,1 | 38,1
D-143E 9,5 27 1,401 EN 10270-1 23,61 10,15 16,85 73,2 | 90,1 | 74,5 | 54,9
D-143B 10 29,1 1,613 EN 10270-1 34,021 8 21,1 77,8 | 89,4 | 80,9 | 63,1
D-152 11 26 1,852 EN 10270-1 31,72 8,88 17,13 84,2 | 94,8 | 85,3 | 72,5
D-152A 11 31,6 1,852 EN 10270-1 42,093 8,88 22,73 58,0 | 86,7 | 56,0 | 31,4
D-156 10,3 25 2,303 EN 10270-1 37,389 8,76 16,24 91,9 | 95,7 | 90,0 | 90,2
D-180 10,3 26 2,554 EN 10270-1 35,396 12,14 13,86 100,0 | 100,0 | 100,0 | 100,0
D-180Q-02 11 30,2 4,081 EN 10270-1 75,292 11,75 18,45 82,1 | 92,8 | 84,4 | 69,2
D-192 11,25 29,5 4,522 EN 10270-1 82,755 11,2 18,3 84,0 | 94,0 | 81,3 | 76,7
D-207AA 11 28 5,898 EN 10270-1 76,14 15,09 12,91 67,2 | 88,4 | 69,8 | 43,3
D-207K-03 11,5 25 7,934 EN 10270-1 84,304 14,38 10,63 64,3 | 87,1 | 64,4 | 41,5
D-227A-03 11,5 32 9,174 EN 10270-1 136,799 17,09 14,91 75,2 | 90,2 | 71,1 | 64,3
D-207KK 10 29,9 9,88 EN 10270-1 121,137 17,64 12,26 56,8 | 85,8 | 58,8 | 25,8
D-233 13 28 10,149 EN 10270-1 88,97 19,23 8,77 74,1 | 87,5 | 76,8 | 58,1
D-227A-02 11,5 25 11,468 EN 10270-1 122,579 14,31 10,69 56,4 | 85,5 | 54,9 | 28,7
D-224 11,6 27 12,139 EN 10270-1 165,144 13,4 13,6 56,4 | 83,5 | 58,4 | 27,1
D-234BB 11 32 14,457 EN 10270-1 128,953 23,08 8,92 64,4 | 88,4 | 64,1 | 40,8
D-227D 11 22,8 14,615 EN 10270-1 138,323 13,34 9,46 52,5 | 86,5 | 48,6 | 22,5
D-229A 9,6 27 15,341 EN 10270-1 127,792 18,67 8,33 48,9 | 86,1 | 43,9 | 16,6
D-234BA 11 24 21,129 EN 10270-1 149,415 16,93 7,07 46,1 | 82,9 | 39,7 | 15,6
D-262D 10,7 29 29,121 EN 10270-1 169,413 23,18 5,82 40,2 | 80,3 | 31,4 | 8,8
D-259 12 26,5 29,636 EN 10270-1 295,993 16,51 9,99 52,3 | 85,4 | 51,6 | 19,9
D-262A-15 11 32 29,813 EN 10270-1 329,261 20,96 11,04 53,3 | 85,8 | 54,3 | 19,8
D-263S 11 23 63,672 EN 10270-1 318,334 18 5 40,8 | 81,9 | 31,3 | 9,3
Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202081; Molla di compressione D-207AA

Paese d'origine: DE, German; Molla di compressione D-207AA
