Molla di compressione D-207D-05 Acciaio per molle Ø 1,4 x 7,2 x 44 mm

Prezzi a scalare - Molla di compressione D-207D-05

Quantità	Prezzo singolo [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Molla di compressione Acquistare

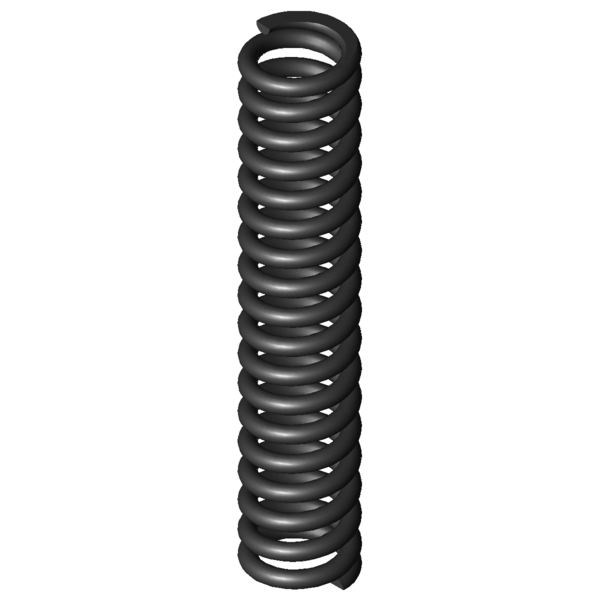

Immagine del prodotto Molla di compressione D-207D-05

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-207D-05

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	7,2	mm	Diametro medio delle spire
De	8,6	mm	Diametro esterno delle spire
Dd	5,3	mm	Diametro maggiore della spina
Dh	9,1	mm	Diametro minore del cono
L0	44	mm	Lunghezza della molla non caricata
Lk	27,09	mm	Lunghezza libera di flessione
Fn	94,518	N	Allungamento sotto carico massimo statico
Ln	29,13	mm	Lunghezza minima a carico statico
sn	14,87	mm	Escursione elastica massima a carico statico
Fndyn	84,2	N	Allungamento sotto carico massimo dinamico
Lndyn	30,75	mm	Lunghezza minima a carico dinamico
shdyn	9,09	mm	Escursione elastica massima a carico dinamico
S	2,582	mm	Passo della molla (da centro spira a centro spira)
n	16,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	6,355	N/mm	Costante della molla
Gew	5,0919	g	Peso dell’articolo
Fntol	8,88	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	8,72	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,25	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,17	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	F	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-207D-05 Acciaio per molle Ø 1,4 x 7,2 x 44 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-207D-05 Acciaio per molle Ø 1,4 x 7,2 x 44 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-207D-05 Acciaio per molle Ø 1,4 x 7,2 x 44 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-207D-05 Acciaio per molle Ø 1,4 x 7,2 x 44 mm

calcolo del percorso della forza Molla di compressione D-207D-05

Modulo di richiesta Molla di compressione D-207D-05 Acciaio per molle Ø 1,4 x 7,2 x 44 mm

Modulo di richiesta Molla di compressione D-207D-05

Molle di compressione simili per Molla di compressione D-207D-05 Acciaio per molle Ø 1,4 x 7,2 x 44 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-207D-05	EN 10270-1	1,4	8,6	44	94,518	29,13	14,87	16,5	6,355	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207D-05	1.4310	1,4	8,6	44	81,181	29,13	14,87	16,5	5,458	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-163A	9	40,5	1,076	EN 10270-1	17,611	24,13	16,37	52,7 \| 86,3 \| 54,7 \| 16,9
D-143L	8	43	1,288	EN 10270-1	33,006	17,37	25,63	50,6 \| 85,0 \| 46,5 \| 20,3
D-163	9	40,5	1,592	EN 10270-1	37,487	16,95	23,55	54,3 \| 86,3 \| 51,4 \| 25,0
D-165E	8,7	42	1,653	EN 10270-1	39,587	18,05	23,95	55,5 \| 88,6 \| 52,0 \| 26,0
D-171A	7,3	43,5	1,811	EN 10270-1	27,905	28,09	15,41	58,9 \| 85,1 \| 63,0 \| 28,5
D-171	7,3	43,5	2,202	EN 10270-1	44,153	23,45	20,05	60,0 \| 85,1 \| 60,4 \| 34,6
D-180-04	8,3	44	2,284	EN 10270-1	44,272	24,61	19,39	63,1 \| 91,7 \| 61,8 \| 35,9
D-199A	9,25	47,5	2,626	EN 10270-1	47,637	29,36	18,14	66,4 \| 91,6 \| 66,2 \| 41,3
D-180-03	8,3	38	2,756	EN 10270-1	47,485	20,77	17,23	66,3 \| 87,1 \| 68,3 \| 43,4
D-180U	8,5	46,5	3,503	EN 10270-1	79,204	23,89	22,61	74,3 \| 93,1 \| 74,8 \| 55,1
D-199	9,25	47,5	3,886	EN 10270-1	103,179	20,95	26,55	75,5 \| 91,6 \| 73,8 \| 61,1
D-200D	8,05	42	4,794	EN 10270-1	76,21	26,1	15,9	85,1 \| 92,8 \| 87,1 \| 75,4
D-200A-06	8,5	42	5,221	EN 10270-1	112,364	20,48	21,52	84,4 \| 94,5 \| 76,6 \| 82,1
D-207D-06	8,6	51	5,519	EN 10270-1	98,698	33,12	17,88	90,6 \| 95,4 \| 89,5 \| 86,8
D-207D-05	8,6	44	6,355	EN 10270-1	94,518	29,13	14,87	100,0 \| 100,0 \| 100,0 \| 100,0
D-231A	9,6	45	7,049	EN 10270-1	57,306	36,87	8,13	79,8 \| 91,6 \| 57,7 \| 90,2
D-207D-04	8,6	38	8,066	EN 10270-1	116,613	23,54	14,46	87,8 \| 95,5 \| 89,1 \| 78,8
D-231	9,6	45	10,432	EN 10270-1	198,73	25,95	19,05	71,8 \| 91,6 \| 62,8 \| 60,9
D-232A-05	9	44	10,984	EN 10270-1	149,711	30,37	13,63	76,5 \| 94,4 \| 77,4 \| 57,9
D-232E	8	42,2	16,431	EN 10270-1	182,797	31,08	11,12	64,7 \| 92,1 \| 63,2 \| 38,7
D-234B-05	9,2	44	18,201	EN 10270-1	200,726	32,97	11,03	62,0 \| 90,4 \| 60,6 \| 34,9
D-234F	9	47,1	18,485	EN 10270-1	224,42	34,96	12,14	61,7 \| 88,9 \| 61,9 \| 34,4

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202081; Molla di compressione D-207D-05

Paese d'origine: DE, German; Molla di compressione D-207D-05
