Molla di compressione D-207J-36 Acciaio per molle Ø 1,5 x 12,5 x 45,6 mm

Prezzi a scalare - Molla di compressione D-207J-36

Quantità	Prezzo singolo [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Molla di compressione Acquistare

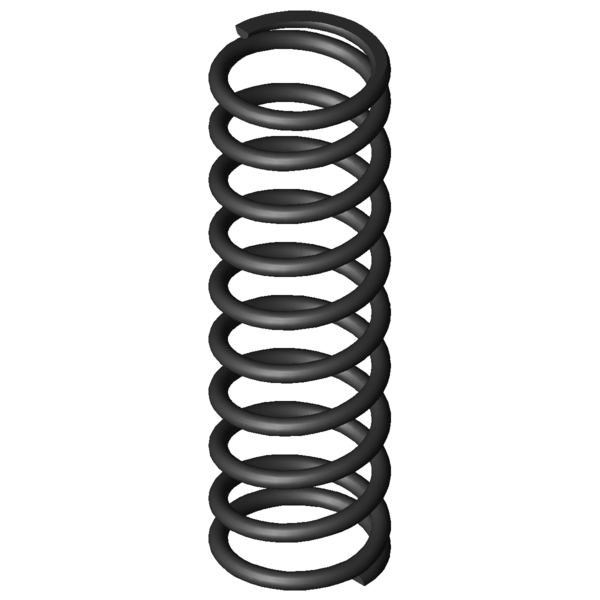

Immagine del prodotto Molla di compressione D-207J-36

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-207J-36

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	12,5	mm	Diametro medio delle spire
De	14	mm	Diametro esterno delle spire
Dd	10,3	mm	Diametro maggiore della spina
Dh	14,9	mm	Diametro minore del cono
L0	45,6	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	84,645	N	Allungamento sotto carico massimo statico
Ln	18,35	mm	Lunghezza minima a carico statico
sn	27,25	mm	Escursione elastica massima a carico statico
Fndyn	80,616	N	Allungamento sotto carico massimo dinamico
Lndyn	19,65	mm	Lunghezza minima a carico dinamico
shdyn	12,39	mm	Escursione elastica massima a carico dinamico
S	5,188	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	3,107	N/mm	Costante della molla
Gew	5,7597	g	Peso dell’articolo
Fntol	5,09	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	5,03	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,23	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	G	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-207J-36 Acciaio per molle Ø 1,5 x 12,5 x 45,6 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-207J-36 Acciaio per molle Ø 1,5 x 12,5 x 45,6 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-207J-36 Acciaio per molle Ø 1,5 x 12,5 x 45,6 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-207J-36 Acciaio per molle Ø 1,5 x 12,5 x 45,6 mm

calcolo del percorso della forza Molla di compressione D-207J-36

Modulo di richiesta Molla di compressione D-207J-36 Acciaio per molle Ø 1,5 x 12,5 x 45,6 mm

Modulo di richiesta Molla di compressione D-207J-36

Molle di compressione simili per Molla di compressione D-207J-36 Acciaio per molle Ø 1,5 x 12,5 x 45,6 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-207J-36	EN 10270-1	1,5	14	45,6	84,645	18,35	27,25	8,5	3,107	65,2 \| 88,7 \| 66,3 \| 40,7
VD-207J-36	1.4310	1,5	14	45,6	72,701	18,35	27,25	8,5	2,668	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-117J	14	38,3	0,518	EN 10270-1	16,835	5,82	32,48	66,4 \| 87,8 \| 70,3 \| 41,0
D-150D	12,5	48	0,788	EN 10270-1	27,553	13,04	34,96	54,8 \| 83,7 \| 55,2 \| 25,4
D-179J-02	14	42,3	1,263	EN 10270-1	40,674	10,1	32,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-180O-01	13	41	1,714	EN 10270-1	46,962	13,61	27,39	84,4 \| 93,8 \| 85,8 \| 73,7
D-187	13,75	41,5	2,315	EN 10270-1	66,219	12,9	28,6	74,8 \| 94,8 \| 75,1 \| 54,6
D-217F	15,1	47	2,36	EN 10270-1	50,957	25,4	21,6	80,1 \| 94,5 \| 69,7 \| 75,9
D-207J-09	14,5	50	2,762	EN 10270-1	87,101	18,46	31,54	92,2 \| 95,9 \| 91,8 \| 88,9
D-207J-36	14	45,6	3,107	EN 10270-1	84,645	18,35	27,25	65,2 \| 88,7 \| 66,3 \| 40,7
D-207J-35	14	40,6	3,521	EN 10270-1	84,686	16,55	24,05	62,3 \| 89,8 \| 61,4 \| 35,9
D-219A	14,1	38	4,022	EN 10270-1	74,781	19,41	18,59	57,8 \| 86,0 \| 56,1 \| 31,4
D-220	14,1	53,5	4,022	EN 10270-1	133,517	20,3	33,2	80,9 \| 92,8 \| 72,7 \| 77,2
D-252A-06	14,8	51	7,066	EN 10270-1	151,551	29,55	21,45	65,9 \| 86,3 \| 67,3 \| 44,0
D-252A-05	14,8	44	8,636	EN 10270-1	164,897	24,91	19,09	46,2 \| 81,9 \| 42,0 \| 14,6
D-257DA	14	50	8,984	EN 10270-1	195,539	28,23	21,77	61,6 \| 88,7 \| 61,6 \| 34,6
D-255	14,5	49,5	9,818	EN 10270-1	250,368	24	25,5	61,1 \| 87,9 \| 63,7 \| 31,6
D-257D	14	46,4	9,929	EN 10270-1	203,293	25,93	20,47	45,5 \| 82,1 \| 41,8 \| 12,7
D-257C-01	14	39	11,097	EN 10270-1	170,702	23,62	15,38	55,9 \| 86,8 \| 53,0 \| 28,0
D-257E-10	13	50	11,663	EN 10270-1	255,975	28,05	21,95	56,6 \| 86,4 \| 56,8 \| 26,6
D-263P	15	48,9	11,979	EN 10270-1	244,947	28,45	20,45	55,2 \| 84,9 \| 54,8 \| 25,9
D-254A	14,5	39	12,839	EN 10270-1	250,368	19,5	19,5	54,2 \| 85,7 \| 52,7 \| 24,2
D-263O-01	15	42	13,388	EN 10270-1	215,282	25,92	16,08	52,3 \| 84,5 \| 49,2 \| 23,2
D-257E-05	12,3	44	13,561	EN 10270-1	202,391	29,08	14,92	52,5 \| 86,4 \| 48,3 \| 22,9
D-263V-13	15,2	44	17,908	EN 10270-1	259,991	29,48	14,52	48,0 \| 83,7 \| 42,9 \| 17,3

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202081; Molla di compressione D-207J-36

Paese d'origine: DE, German; Molla di compressione D-207J-36
