Molla di compressione D-339E-02 Acciaio per molle Ø 4 x 14 x 83 mm

Prezzi a scalare - Molla di compressione D-339E-02

Quantità	Prezzo singolo [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	1,6600 EUR
37	1,3900 EUR
75	1,3700 EUR
125	1,3384 EUR
175	1,3339 EUR
250	1,2834 EUR
350	1,2456 EUR

Molla di compressione Acquistare

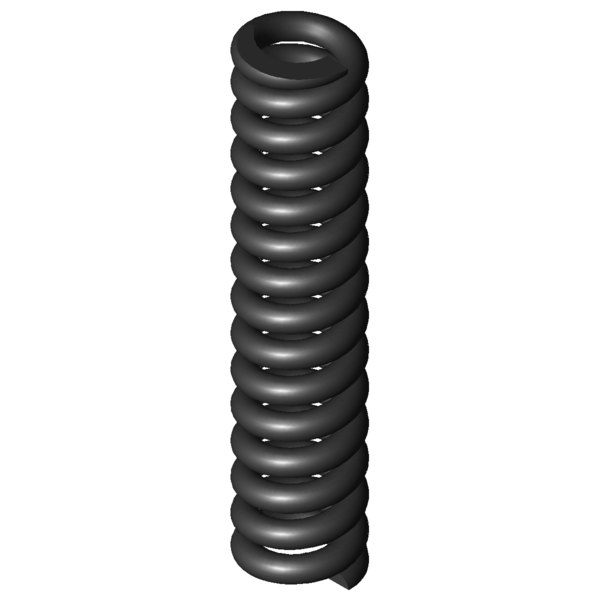

Immagine del prodotto Molla di compressione D-339E-02

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-339E-02

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	14	mm	Diametro medio delle spire
De	18	mm	Diametro esterno delle spire
Dd	9,3	mm	Diametro maggiore della spina
Dh	19,5	mm	Diametro minore del cono
L0	83	mm	Lunghezza della molla non caricata
Lk	48,21	mm	Lunghezza libera di flessione
Fn	1231,511	N	Allungamento sotto carico massimo statico
Ln	66,16	mm	Lunghezza minima a carico statico
sn	16,84	mm	Escursione elastica massima a carico statico
Fndyn	1006,732	N	Allungamento sotto carico massimo dinamico
Lndyn	69,23	mm	Lunghezza minima a carico dinamico
shdyn	5,83	mm	Escursione elastica massima a carico dinamico
S	6,077	mm	Passo della molla (da centro spira a centro spira)
n	13	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	73,111	N/mm	Costante della molla
Gew	65,5329	g	Peso dell’articolo
Fntol	206	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	120,4	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4,15	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AA	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-339E-02 Acciaio per molle Ø 4 x 14 x 83 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-339E-02 Acciaio per molle Ø 4 x 14 x 83 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-339E-02 Acciaio per molle Ø 4 x 14 x 83 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-339E-02 Acciaio per molle Ø 4 x 14 x 83 mm

calcolo del percorso della forza Molla di compressione D-339E-02

Modulo di richiesta Molla di compressione D-339E-02 Acciaio per molle Ø 4 x 14 x 83 mm

Modulo di richiesta Molla di compressione D-339E-02

Molle di compressione simili per Molla di compressione D-339E-02 Acciaio per molle Ø 4 x 14 x 83 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-339E-02	EN 10270-1	4	18	83	1231,511	66,16	16,84	13	73,111	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339E-02	1.4310	4	18	83	1057,739	66,16	16,84	13	62,794	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-232S	16	80	2,576	EN 10270-1	116,567	34,75	45,25	34,5 \| 76,8 \| 23,3 \| 3,5
D-263M-03	19	80	4,026	EN 10270-1	172,913	37,06	42,94	38,1 \| 82,0 \| 26,6 \| 5,5
D-263VD	20	87,6	4,113	EN 10270-1	200,796	38,78	48,82	37,3 \| 80,7 \| 25,4 \| 5,6
D-282A	18,5	88	5,252	EN 10270-1	153,786	58,72	29,28	42,3 \| 84,7 \| 35,0 \| 7,2
D-263U-09	17	85	6,509	EN 10270-1	296,158	39,5	45,5	40,7 \| 82,8 \| 30,5 \| 8,9
D-282	18,5	88	7,772	EN 10270-1	363,012	41,3	46,71	42,7 \| 84,7 \| 32,8 \| 10,6
D-283A-06	18	91	7,916	EN 10270-1	371,484	44,07	46,93	42,8 \| 84,6 \| 33,0 \| 10,8
D-288Z-40	19,5	85	12,669	EN 10270-1	369,625	55,82	29,18	49,8 \| 88,3 \| 43,9 \| 17,3
D-288X-09	19,4	89	13,948	EN 10270-1	541,18	50,2	38,8	49,6 \| 86,2 \| 43,7 \| 19,1
D-288X-08	19,4	76	16,884	EN 10270-1	540,299	44	32	52,3 \| 85,6 \| 48,2 \| 23,1
D-312	19,2	83,5	20,864	EN 10270-1	659,302	51,9	31,6	57,7 \| 91,1 \| 53,4 \| 28,5
D-313A-09	19,5	89	21,05	EN 10270-1	669,054	57,22	31,78	57,3 \| 89,4 \| 53,7 \| 28,8
D-313A-08	19,5	76	24,185	EN 10270-1	612,981	50,65	25,35	60,0 \| 88,8 \| 58,1 \| 33,1
D-313R	18	90,6	36,971	EN 10270-1	764,585	69,92	20,68	72,1 \| 93,9 \| 71,8 \| 50,6
D-339E-02	18	83	73,111	EN 10270-1	1231,511	66,16	16,84	100,0 \| 100,0 \| 100,0 \| 100,0
D-339V-01	19	90	109,623	EN 10270-1	2000,515	71,75	18,25	78,5 \| 91,9 \| 76,9 \| 66,7

Numero di molle metalliche simili: 15

Numero della tariffa doganale: 73202081; Molla di compressione D-339E-02

Paese d'origine: DE, German; Molla di compressione D-339E-02

Immagine del prodotto - Molle a compressione D-339E-02

QR-Code: Molla di compressione D-339E-02

QR-Code - Molle a compressione - D-339E-02 | https://www.federnshop.com/it/prodotti/molle-a-compressione/d-339e-02.html
