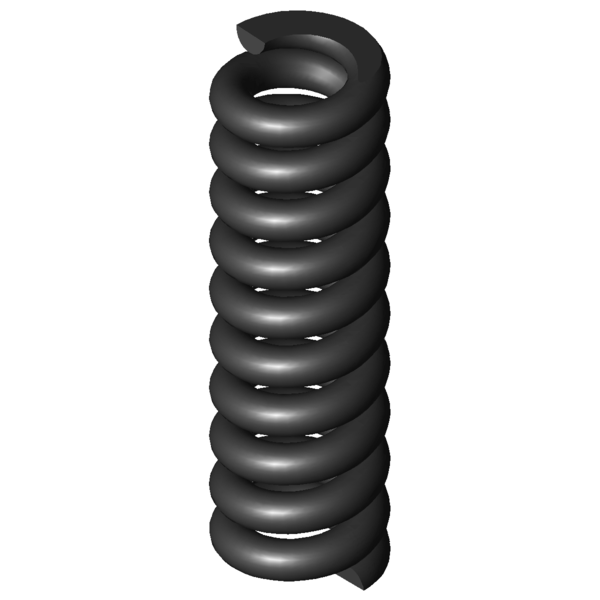

| Tipo di materiale |
EN 10270-1 |
- |
Tipo di materiale |
| Condizione delle estremità della molla |
Piana e spianata |
- |
Condizione delle estremità della molla |
| F1 |
|
N |
Forza della molla precaricata |
| L1 |
|
mm |
Lunghezza della molla precaricata |
| s1 |
|
mm |
Sezione della molla precaricata |
| F2 |
|
N |
Forza della molla caricata |
| L2 |
|
mm |
Lunghezza della molla caricata |
| s2 |
|
mm |
Sezione della molla caricata |
| d |
4,5 |
mm |
Diametro del filo |
| Di |
|
mm |
Diametro interno della spira |
| D |
14,5 |
mm |
Diametro medio delle spire |
| De |
19 |
mm |
Diametro esterno delle spire |
| Dd |
9,1 |
mm |
Diametro maggiore della spina |
| Dh |
21 |
mm |
Diametro minore del cono |
| L0 |
63 |
mm |
Lunghezza della molla non caricata |
| Lk |
|
mm |
Lunghezza libera di flessione |
| Fn |
1826,521 |
N |
Allungamento sotto carico massimo statico |
| Ln |
51,67 |
mm |
Lunghezza minima a carico statico |
| sn |
11,33 |
mm |
Escursione elastica massima a carico statico |
| Fndyn |
1354,173 |
N |
Allungamento sotto carico massimo dinamico |
| Lndyn |
54,6 |
mm |
Lunghezza minima a carico dinamico |
| shdyn |
3,2 |
mm |
Escursione elastica massima a carico dinamico |
| S |
6,882 |
mm |
Passo della molla (da centro spira a centro spira) |
| n |
8,5 |
pezzo |
Numero di spire elastiche |
| nt |
|
pezzo |
Numero di spire totali |
| R |
161,211 |
N/mm |
Costante della molla |
| Gew |
60,1316 |
g |
Peso dell’articolo |
| Fntol |
191,3 |
N |
(+/-) Tolleranza allungamento sotto carico massimo statico |
| Fndtol |
184,2 |
N |
(+/-) Tolleranza allungamento sotto carico massimo dinamico |
| Detol |
0,55 |
mm |
(+/-) Tolleranza del diametro delle spire |
| L0tol |
1 |
mm |
(+/-) Tolleranza lunghezza molla non caricata |
| PG |
AB |
- |
Gruppo di prezzo di questo articolo |
| F1tol |
|
N |
(+/-) Tolleranza forza della molla precaricata |
| F2tol |
|
N |
(+/-) Tolleranza forza della molla caricata |
