Molla di compressione D-359A-09 Acciaio per molle Ø 5 x 29 x 206 mm

Prezzi a scalare - Molla di compressione D-359A-09

Quantità	Prezzo singolo [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1212 EUR
175	2,1185 EUR
250	2,0658 EUR
350	2,0208 EUR

Molla di compressione Acquistare

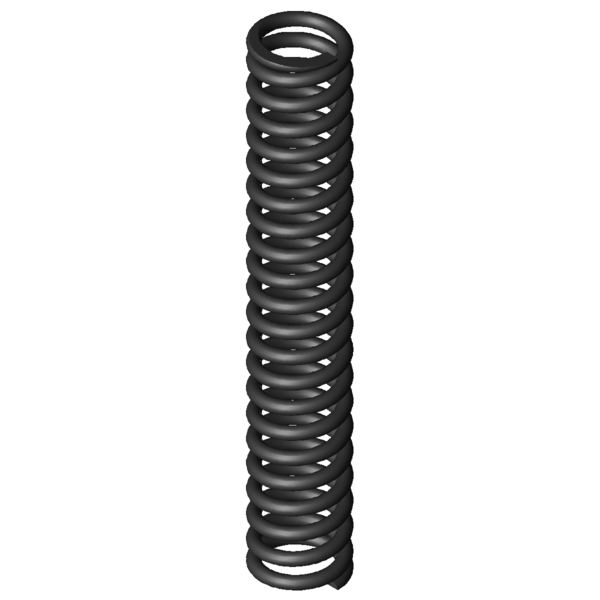

Immagine del prodotto Molla di compressione D-359A-09

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-359A-09

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	29	mm	Diametro medio delle spire
De	34	mm	Diametro esterno delle spire
Dd	23,1	mm	Diametro maggiore della spina
Dh	35,2	mm	Diametro minore del cono
L0	206	mm	Lunghezza della molla non caricata
Lk	152,67	mm	Lunghezza libera di flessione
Fn	1056,725	N	Allungamento sotto carico massimo statico
Ln	125,05	mm	Lunghezza minima a carico statico
sn	80,95	mm	Escursione elastica massima a carico statico
Fndyn	958,511	N	Allungamento sotto carico massimo dinamico
Lndyn	132,57	mm	Lunghezza minima a carico dinamico
shdyn	37,68	mm	Escursione elastica massima a carico dinamico
S	10,05	mm	Passo della molla (da centro spira a centro spira)
n	20	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	13,053	N/mm	Costante della molla
Gew	311,0863	g	Peso dell’articolo
Fntol	65,9	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	64,45	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,4	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,8	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AF	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-359A-09 Acciaio per molle Ø 5 x 29 x 206 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-359A-09 Acciaio per molle Ø 5 x 29 x 206 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-359A-09 Acciaio per molle Ø 5 x 29 x 206 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-359A-09 Acciaio per molle Ø 5 x 29 x 206 mm

calcolo del percorso della forza Molla di compressione D-359A-09

Modulo di richiesta Molla di compressione D-359A-09 Acciaio per molle Ø 5 x 29 x 206 mm

Modulo di richiesta Molla di compressione D-359A-09

Molle di compressione simili per Molla di compressione D-359A-09 Acciaio per molle Ø 5 x 29 x 206 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-359A-09	EN 10270-1	5	34	206	1056,725	125,05	80,95	20	13,053	75,2 \| 86,6 \| 79,1 \| 60,0
VD-359A-09	1.4310	5	34	206	907,617	125,05	80,95	20	11,212	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-267	34,5	245	0,972	EN 10270-1	182,652	57	188	38,4 \| 77,5 \| 30,2 \| 7,4
D-266	34,5	170	1,429	EN 10270-1	182,881	42	128	42,7 \| 77,0 \| 40,3 \| 10,9
D-288Z-24	33	229	1,652	EN 10270-1	253,793	75,38	153,63	44,4 \| 82,3 \| 38,4 \| 12,7
D-288Z-14	37	190	1,68	EN 10270-1	227,628	54,48	135,53	40,9 \| 75,0 \| 35,2 \| 12,4
D-297A	35,2	190	1,762	EN 10270-1	193,133	80,4	109,6	47,9 \| 84,3 \| 46,1 \| 13,5
D-297B	35,2	230	1,863	EN 10270-1	286,135	76,4	153,6	39,4 \| 80,2 \| 29,5 \| 8,6
D-288O	30	189	2,008	EN 10270-1	260,008	59,48	129,52	45,9 \| 78,7 \| 43,6 \| 15,4
D-297	35,2	190	2,608	EN 10270-1	348,429	56,4	133,6	40,8 \| 75,7 \| 34,8 \| 12,0
D-303A	28,2	200	3,039	EN 10270-1	327,58	92,19	107,81	52,6 \| 81,3 \| 53,0 \| 23,3
D-303	28,2	200	3,696	EN 10270-1	454,771	76,94	123,06	54,7 \| 81,3 \| 54,4 \| 28,3
D-328A	36	170	4,302	EN 10270-1	316,191	96,5	73,5	59,7 \| 85,7 \| 60,4 \| 33,0
D-328	36	170	6,367	EN 10270-1	650,727	67,8	102,2	68,3 \| 85,7 \| 70,4 \| 48,8
D-359A	37	230	8,636	EN 10270-1	771,528	140,66	89,34	64,7 \| 91,3 \| 63,3 \| 39,7
D-359	37	230	10,503	EN 10270-1	1182,323	117,43	112,57	69,7 \| 91,3 \| 69,6 \| 48,3
D-359A-09	34	206	13,053	EN 10270-1	1056,725	125,05	80,95	75,2 \| 86,6 \| 79,1 \| 60,0
D-359A-08	34	186	14,504	EN 10270-1	1050,923	113,54	72,46	93,8 \| 96,8 \| 94,5 \| 90,0
D-359A-07	34	166	16,317	EN 10270-1	1043,672	102,04	63,96	87,5 \| 93,5 \| 88,9 \| 80,0
D-364R-11	39	203	21,727	EN 10270-1	1835,921	118,5	84,5	66,2 \| 90,8 \| 45,3 \| 62,4
D-389A	38,3	225	21,767	EN 10270-1	1109,881	174,01	50,99	100,0 \| 100,0 \| 100,0 \| 100,0
D-389	38,3	225	26,473	EN 10270-1	2109,513	145,32	79,68	80,2 \| 100,0 \| 58,3 \| 82,2
D-389A-11	39	203	34,811	EN 10270-1	1968,148	146,46	56,54	62,8 \| 91,4 \| 57,9 \| 38,9
D-389R	34	166	80,175	EN 10270-1	2423,572	135,77	30,23	46,9 \| 84,0 \| 40,5 \| 16,3

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202081; Molla di compressione D-359A-09

Paese d'origine: DE, German; Molla di compressione D-359A-09
