Molla di compressione D-360A Acciaio per molle Ø 5 x 25 x 50 mm

Prezzi a scalare - Molla di compressione D-360A

Quantità	Prezzo singolo [EUR]
1	12,4800 EUR
2	9,9500 EUR
3	5,4200 EUR
7	3,2800 EUR
17	1,8300 EUR
37	1,5400 EUR
75	1,5100 EUR
125	1,4634 EUR
175	1,4586 EUR
250	1,4345 EUR
350	1,4116 EUR

Molla di compressione Acquistare

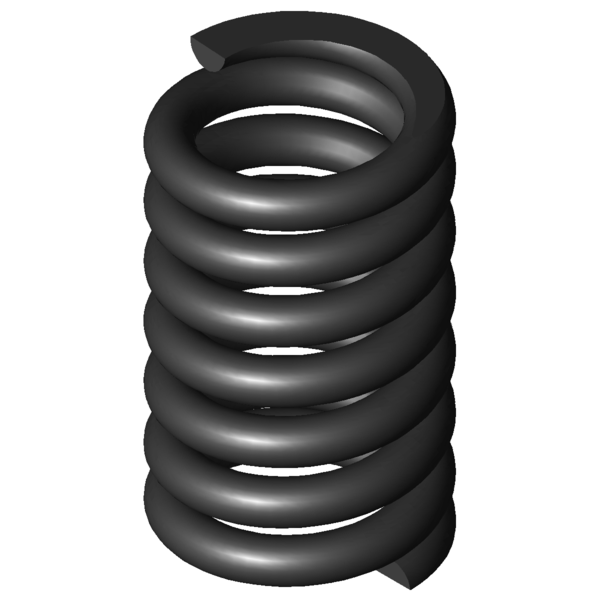

Immagine del prodotto Molla di compressione D-360A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-360A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	25	mm	Diametro medio delle spire
De	30	mm	Diametro esterno delle spire
Dd	19,1	mm	Diametro maggiore della spina
Dh	31	mm	Diametro minore del cono
L0	50	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	645,98	N	Allungamento sotto carico massimo statico
Ln	41,28	mm	Lunghezza minima a carico statico
sn	8,72	mm	Escursione elastica massima a carico statico
Fndyn	506,041	N	Allungamento sotto carico massimo dinamico
Lndyn	43,17	mm	Lunghezza minima a carico dinamico
shdyn	6,83	mm	Escursione elastica massima a carico dinamico
S	8,182	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	74,091	N/mm	Costante della molla
Gew	91,4243	g	Peso dell’articolo
Fntol	92,89	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	90,79	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,12	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AB	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-360A Acciaio per molle Ø 5 x 25 x 50 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-360A Acciaio per molle Ø 5 x 25 x 50 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-360A Acciaio per molle Ø 5 x 25 x 50 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-360A Acciaio per molle Ø 5 x 25 x 50 mm

calcolo del percorso della forza Molla di compressione D-360A

Modulo di richiesta Molla di compressione D-360A Acciaio per molle Ø 5 x 25 x 50 mm

Modulo di richiesta Molla di compressione D-360A

Molle di compressione simili per Molla di compressione D-360A Acciaio per molle Ø 5 x 25 x 50 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-360A	EN 10270-1	5	30	50	645,98	41,28	8,72	5,5	74,091	52,9 \| 85,4 \| 52,4 \| 20,9
VD-360A	1.4310	5	30	50	554,83	41,28	8,72	5,5	63,636	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-288Z-42	27	55,1	10,853	EN 10270-1	318,714	25,73	29,37	44,8 \| 80,2 \| 39,5 \| 14,6
D-298B	33	43	11,533	EN 10270-1	263,223	20,18	22,82	45,1 \| 80,3 \| 39,5 \| 15,6
D-299A	28,2	50,8	12,43	EN 10270-1	291,228	27,37	23,43	47,8 \| 85,5 \| 41,2 \| 16,8
D-313J-02	31,6	53,9	14,172	EN 10270-1	327,711	30,78	23,12	50,0 \| 86,6 \| 44,2 \| 19,1
D-299	28,2	42,5	19,533	EN 10270-1	444,477	19,75	22,75	53,6 \| 81,0 \| 53,6 \| 26,4
D-313J-07	28,6	56	19,911	EN 10270-1	509,479	30,41	25,59	56,3 \| 85,5 \| 56,5 \| 26,9
D-305	23,2	49,5	24,278	EN 10270-1	551,326	26,79	22,71	58,3 \| 80,1 \| 61,9 \| 32,8
D-331	29	60,5	30,348	EN 10270-1	819,718	33,49	27,01	37,8 \| 79,8 \| 26,9 \| 6,7
D-313L	25	48,2	31,745	EN 10270-1	576,821	30,03	18,17	38,2 \| 74,9 \| 30,7 \| 8,9
D-330	29	41	47,689	EN 10270-1	800,209	24,22	16,78	72,3 \| 86,2 \| 66,3 \| 64,4
D-355	37	51	55,517	EN 10270-1	1147,813	30,33	20,67	47,3 \| 86,0 \| 40,2 \| 15,6
D-339O	32	41,7	57,392	EN 10270-1	831,766	27,21	14,49	46,1 \| 81,6 \| 40,7 \| 16,2
D-336	24	49	59,273	EN 10270-1	946,882	33,03	15,98	75,8 \| 86,0 \| 61,4 \| 80,0
D-359A-01	34	48	65,267	EN 10270-1	978,405	33,01	14,99	50,5 \| 90,3 \| 42,9 \| 18,4
D-360A	30	50	74,091	EN 10270-1	645,98	41,28	8,72	52,9 \| 85,4 \| 52,4 \| 20,9
D-360	30	41	116,429	EN 10270-1	1291,629	29,91	11,09	57,2 \| 81,5 \| 57,4 \| 32,8
D-364P	28	55,5	148,802	EN 10270-1	1557,304	45,03	10,47	60,4 \| 85,7 \| 62,7 \| 32,8
D-389O	34	48,3	355,059	EN 10270-1	2415,555	41,5	6,8	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202081; Molla di compressione D-360A

Paese d'origine: DE, German; Molla di compressione D-360A
