Molla di compressione D-364E-02 Acciaio per molle Ø 5,5 x 74,5 x 80 mm

Prezzi a scalare - Molla di compressione D-364E-02

Quantità	Prezzo singolo [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9376 EUR
175	2,9180 EUR
250	2,8813 EUR
350	2,8095 EUR

Molla di compressione Acquistare

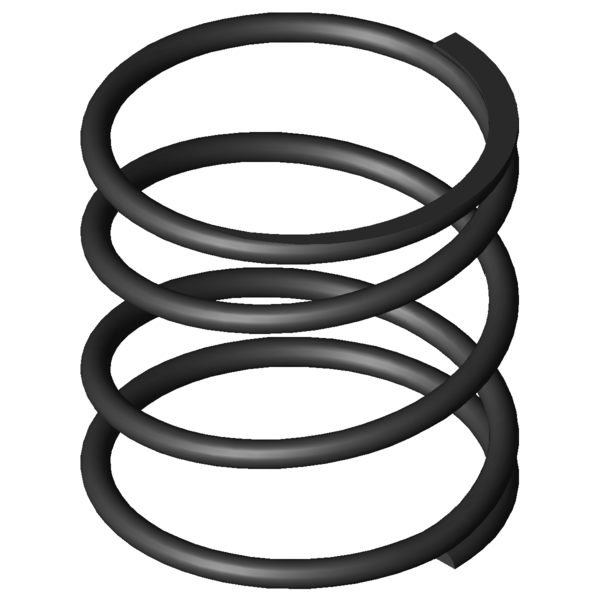

Immagine del prodotto Molla di compressione D-364E-02

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-364E-02

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5,5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	74,5	mm	Diametro medio delle spire
De	80	mm	Diametro esterno delle spire
Dd	67,6	mm	Diametro maggiore della spina
Dh	81,5	mm	Diametro minore del cono
L0	80	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	520,839	N	Allungamento sotto carico massimo statico
Ln	28,02	mm	Lunghezza minima a carico statico
sn	51,98	mm	Escursione elastica massima a carico statico
Fndyn	496,991	N	Allungamento sotto carico massimo dinamico
Lndyn	30,4	mm	Lunghezza minima a carico dinamico
shdyn	30,3	mm	Escursione elastica massima a carico dinamico
S	33,111	mm	Passo della molla (da centro spira a centro spira)
n	2,25	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	10,02	N/mm	Costante della molla
Gew	186,806	g	Peso dell’articolo
Fntol	44,6	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	44,2	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,6	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AK	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-364E-02 Acciaio per molle Ø 5,5 x 74,5 x 80 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-364E-02 Acciaio per molle Ø 5,5 x 74,5 x 80 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-364E-02 Acciaio per molle Ø 5,5 x 74,5 x 80 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-364E-02 Acciaio per molle Ø 5,5 x 74,5 x 80 mm

calcolo del percorso della forza Molla di compressione D-364E-02

Modulo di richiesta Molla di compressione D-364E-02 Acciaio per molle Ø 5,5 x 74,5 x 80 mm

Modulo di richiesta Molla di compressione D-364E-02

Molle di compressione simili per Molla di compressione D-364E-02 Acciaio per molle Ø 5,5 x 74,5 x 80 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-364E-02	EN 10270-1	5,5	80	80	520,839	28,02	51,98	2,25	10,02	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364E-02	1.4310	5,5	80	80	447,088	28,05	51,95	2,25	8,606	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-339J-10	68	91	4,662	EN 10270-1	279,555	31,03	59,97	67,2 \| 84,9 \| 70,2 \| 46,5
D-313E-10	48	80	4,887	EN 10270-1	262,323	26,33	53,67	65,8 \| 75,2 \| 73,6 \| 48,8
D-364R-56	90	95	6,365	EN 10270-1	341,966	41,27	53,73	77,7 \| 88,3 \| 81,2 \| 63,5
D-364R-31	69	88	7,148	EN 10270-1	264,467	51	37	74,7 \| 91,8 \| 61,0 \| 71,3
D-339J-21	58	78	7,795	EN 10270-1	376,4	29,7	48,3	81,4 \| 83,9 \| 82,6 \| 77,8
D-364W	86,3	102	8,956	EN 10270-1	535,646	42,19	59,81	89,2 \| 86,1 \| 92,1 \| 89,4
D-364E-10	70	95	9,926	EN 10270-1	584,141	36,15	58,85	92,8 \| 90,6 \| 88,7 \| 99,1
D-364E-02	80	80	10,02	EN 10270-1	520,839	28,02	51,98	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-60	77	102	10,54	EN 10270-1	658,619	39,51	62,49	88,3 \| 88,8 \| 81,1 \| 95,1
D-344A-12	60	80	10,934	EN 10270-1	520,145	32,43	47,57	92,0 \| 88,6 \| 95,7 \| 91,6
D-369C	78,3	110	12,285	EN 10270-1	845,433	41,18	68,82	78,7 \| 86,0 \| 68,6 \| 81,6
D-345	55	85	14,554	EN 10270-1	773,158	31,88	53,13	78,7 \| 84,6 \| 82,6 \| 68,9
D-364E-08	70	65	15,44	EN 10270-1	584,108	27,17	37,83	78,5 \| 89,6 \| 81,0 \| 64,9
D-364F	60	85,4	16,454	EN 10270-1	829,093	35,01	50,39	76,8 \| 89,6 \| 79,9 \| 60,9
D-369B	78,3	75	19,11	EN 10270-1	841,392	30,97	44,03	72,9 \| 93,0 \| 73,3 \| 52,4
D-364J-02	56	77	20,681	EN 10270-1	876,677	34,61	42,39	69,2 \| 88,8 \| 70,5 \| 48,4
D-389F	75	102	22,226	EN 10270-1	1279,828	44,42	57,58	64,7 \| 83,6 \| 65,5 \| 45,1
D-364R-70	61	85	22,673	EN 10270-1	1071,318	37,75	47,25	67,1 \| 87,3 \| 69,8 \| 44,2
D-399A	81	98	30,647	EN 10270-1	1461,959	50,3	47,7	59,8 \| 83,0 \| 63,7 \| 32,7
D-375	56,3	80	36,682	EN 10270-1	1506,22	38,94	41,06	56,7 \| 85,9 \| 56,8 \| 27,3
D-400	71	95	47,68	EN 10270-1	2173,994	49,4	45,6	52,5 \| 80,6 \| 55,8 \| 21,0
D-405	58	75	95,378	EN 10270-1	2533,188	48,44	26,56	41,6 \| 78,3 \| 35,8 \| 10,5
D-409A	53,5	82	98,442	EN 10270-1	2426,915	57,35	24,65	40,8 \| 77,7 \| 34,4 \| 10,2

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202081; Molla di compressione D-364E-02

Paese d'origine: DE, German; Molla di compressione D-364E-02
