Molla di compressione D-364E-12 Acciaio per molle Ø 5,5 x 64,5 x 147 mm

Prezzi a scalare - Molla di compressione D-364E-12

Quantità	Prezzo singolo [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2451 EUR
175	3,2080 EUR
250	3,1837 EUR
350	3,1130 EUR

Molla di compressione Acquistare

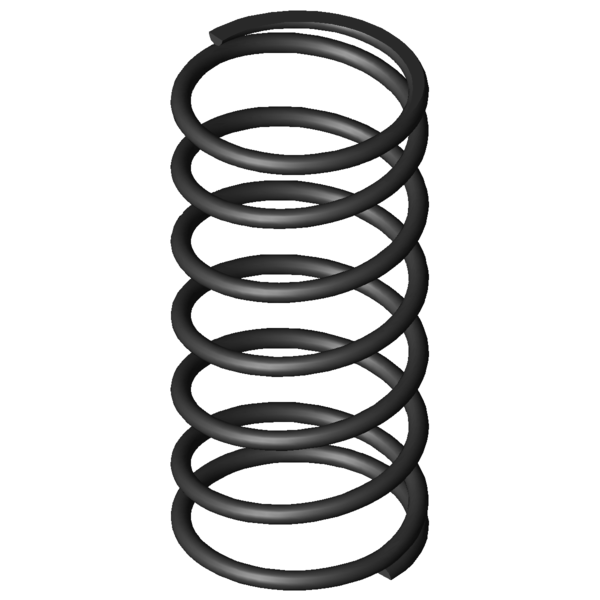

Immagine del prodotto Molla di compressione D-364E-12

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-364E-12

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5,5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	64,5	mm	Diametro medio delle spire
De	70	mm	Diametro esterno delle spire
Dd	57,6	mm	Diametro maggiore della spina
Dh	71,5	mm	Diametro minore del cono
L0	147	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	609,416	N	Allungamento sotto carico massimo statico
Ln	50,52	mm	Lunghezza minima a carico statico
sn	96,48	mm	Escursione elastica massima a carico statico
Fndyn	579,855	N	Allungamento sotto carico massimo dinamico
Lndyn	55,2	mm	Lunghezza minima a carico dinamico
shdyn	53,8	mm	Escursione elastica massima a carico dinamico
S	25,727	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	6,317	N/mm	Costante della molla
Gew	285,4083	g	Peso dell’articolo
Fntol	37,9	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	37,4	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4,5	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AL	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-364E-12 Acciaio per molle Ø 5,5 x 64,5 x 147 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-364E-12 Acciaio per molle Ø 5,5 x 64,5 x 147 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-364E-12 Acciaio per molle Ø 5,5 x 64,5 x 147 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-364E-12 Acciaio per molle Ø 5,5 x 64,5 x 147 mm

calcolo del percorso della forza Molla di compressione D-364E-12

Modulo di richiesta Molla di compressione D-364E-12 Acciaio per molle Ø 5,5 x 64,5 x 147 mm

Modulo di richiesta Molla di compressione D-364E-12

Molle di compressione simili per Molla di compressione D-364E-12 Acciaio per molle Ø 5,5 x 64,5 x 147 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-364E-12	EN 10270-1	5,5	70	147	609,416	50,52	96,48	5,5	6,317	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364E-12	1.4310	5,5	70	147	523,262	50,55	96,45	5,5	5,425	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-339J-11	68	173	2,51	EN 10270-1	308,959	49,91	123,09	64,1 \| 88,0 \| 64,5 \| 39,7
D-313S	70	145	2,592	EN 10270-1	300,349	29,12	115,88	65,9 \| 90,5 \| 66,3 \| 41,0
D-313R-01	70	133	2,592	EN 10270-1	269,247	29,12	103,88	65,8 \| 87,7 \| 68,5 \| 41,0
D-339Z-02	75	178	3,375	EN 10270-1	437,637	48,34	129,67	71,8 \| 88,9 \| 73,1 \| 53,4
D-339F	75	146	3,406	EN 10270-1	387,897	32,12	113,88	73,2 \| 91,5 \| 74,2 \| 53,9
D-315	54	150	3,793	EN 10270-1	427,309	37,36	112,64	73,5 \| 82,6 \| 77,9 \| 60,1
D-364E-06	80	165	4,099	EN 10270-1	460,737	52,6	112,4	79,3 \| 92,2 \| 80,7 \| 64,9
D-364R-32	69	136	4,625	EN 10270-1	292,723	72,71	63,29	75,5 \| 96,4 \| 56,8 \| 73,2
D-341	68	180	4,63	EN 10270-1	616,696	46,8	133,2	82,9 \| 89,9 \| 85,6 \| 73,3
D-339Z-01	75	117	5,304	EN 10270-1	438,119	34,4	82,61	83,6 \| 87,9 \| 78,8 \| 84,0
D-346A	55	150	5,993	EN 10270-1	520,611	63,13	86,88	90,6 \| 89,2 \| 87,7 \| 94,9
D-364E-12	70	147	6,317	EN 10270-1	609,416	50,52	96,48	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-61	77	153	6,707	EN 10270-1	655,744	55,23	97,77	94,3 \| 92,9 \| 95,8 \| 94,2
D-340	68	120	7,275	EN 10270-1	629,924	33,42	86,58	90,0 \| 89,9 \| 93,2 \| 86,8
D-369D	78,3	165	7,818	EN 10270-1	840,385	57,5	107,5	83,5 \| 88,6 \| 81,1 \| 80,8
D-365	86,3	145	8,956	EN 10270-1	920,734	42,19	102,81	79,9 \| 89,0 \| 80,0 \| 70,5
D-364G	60	128	10,47	EN 10270-1	829,99	48,73	79,27	76,4 \| 90,9 \| 77,8 \| 60,3
D-371	69,3	155	11,669	EN 10270-1	1156,284	55,91	99,09	74,3 \| 93,7 \| 75,0 \| 54,1
D-389G	75	153	14,144	EN 10270-1	1289,931	61,8	91,2	68,3 \| 89,3 \| 70,9 \| 44,7
D-376A	56,3	140	15,104	EN 10270-1	958,149	76,56	63,44	64,7 \| 87,7 \| 64,7 \| 41,8
D-399B	81	147	19,503	EN 10270-1	1503,751	69,9	77,1	59,2 \| 85,1 \| 60,2 \| 32,4
D-401	71	140	30,342	EN 10270-1	2169,66	68,49	71,51	53,1 \| 87,5 \| 51,1 \| 20,8
D-406A	58	147	39,273	EN 10270-1	2050,686	94,78	52,22	47,3 \| 83,9 \| 41,9 \| 16,1
D-407	58	160	39,273	EN 10270-1	2561,24	94,78	65,22	47,6 \| 81,2 \| 45,7 \| 16,1
D-431	73	135	74,077	EN 10270-1	3794,636	83,77	51,23	41,3 \| 80,9 \| 34,6 \| 8,5
D-414M-02	57	138	75,548	EN 10270-1	2850,281	100,27	37,73	39,1 \| 78,8 \| 30,2 \| 8,4
D-437	60	165	95,882	EN 10270-1	4632,316	116,69	48,31	38,3 \| 76,6 \| 31,6 \| 6,6

Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202081; Molla di compressione D-364E-12

Paese d'origine: DE, German; Molla di compressione D-364E-12
