Molla di compressione D-364J-03 Acciaio per molle Ø 5,5 x 50,5 x 117 mm

Prezzi a scalare - Molla di compressione D-364J-03

Quantità	Prezzo singolo [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,1813 EUR
175	2,1735 EUR
250	2,1481 EUR
350	2,0967 EUR

Molla di compressione Acquistare

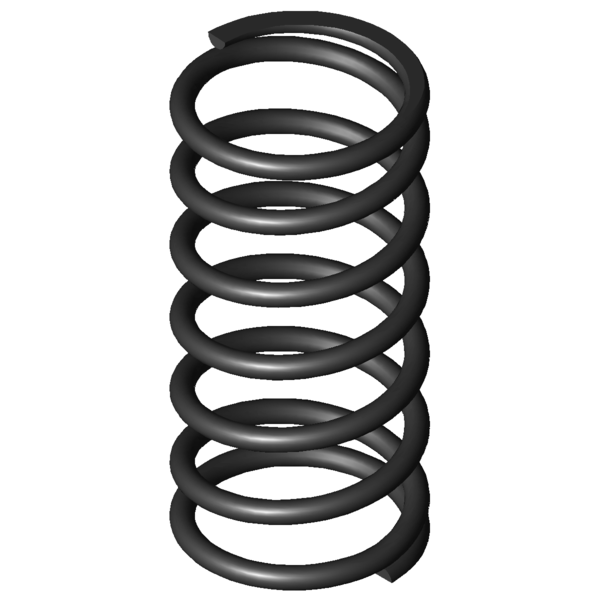

Immagine del prodotto Molla di compressione D-364J-03

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-364J-03

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5,5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	50,5	mm	Diametro medio delle spire
De	56	mm	Diametro esterno delle spire
Dd	43,5	mm	Diametro maggiore della spina
Dh	58	mm	Diametro minore del cono
L0	117	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	906,778	N	Allungamento sotto carico massimo statico
Ln	48,1	mm	Lunghezza minima a carico statico
sn	68,9	mm	Escursione elastica massima a carico statico
Fndyn	860,715	N	Allungamento sotto carico massimo dinamico
Lndyn	51,6	mm	Lunghezza minima a carico dinamico
shdyn	27,8	mm	Escursione elastica massima a carico dinamico
S	20,273	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	13,161	N/mm	Costante della molla
Gew	223,4592	g	Peso dell’articolo
Fntol	47,7	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	47	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2,5	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AG	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-364J-03 Acciaio per molle Ø 5,5 x 50,5 x 117 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-364J-03 Acciaio per molle Ø 5,5 x 50,5 x 117 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-364J-03 Acciaio per molle Ø 5,5 x 50,5 x 117 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-364J-03 Acciaio per molle Ø 5,5 x 50,5 x 117 mm

calcolo del percorso della forza Molla di compressione D-364J-03

Modulo di richiesta Molla di compressione D-364J-03 Acciaio per molle Ø 5,5 x 50,5 x 117 mm

Modulo di richiesta Molla di compressione D-364J-03

Molle di compressione simili per Molla di compressione D-364J-03 Acciaio per molle Ø 5,5 x 50,5 x 117 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-364J-03	EN 10270-1	5,5	56	117	906,778	48,1	68,9	5,5	13,161	87,9 \| 94,9 \| 89,2 \| 79,6
VD-364J-03	1.4310	5,5	56	117	778,262	48,15	68,85	5,5	11,304	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-289	55	117	2,196	EN 10270-1	206,145	23,12	93,88	52,0 \| 80,4 \| 54,6 \| 21,0
D-313B	60	122	2,725	EN 10270-1	262,424	25,7	96,3	56,6 \| 86,9 \| 57,0 \| 26,0
D-313E-11	48	120	3,258	EN 10270-1	274,052	35,89	84,11	58,2 \| 79,7 \| 63,6 \| 31,1
D-339J-22	58	120	4,96	EN 10270-1	389,4	41,5	78,5	70,4 \| 90,7 \| 73,0 \| 47,4
D-318C	49	103	5,204	EN 10270-1	346,684	36,38	66,62	63,3 \| 82,8 \| 67,5 \| 39,5
D-314	54	99	5,961	EN 10270-1	431,102	26,68	72,32	67,1 \| 84,6 \| 71,4 \| 45,3
D-344A-14	60	120	6,958	EN 10270-1	520,195	45,24	74,76	79,9 \| 94,9 \| 78,5 \| 66,5
D-364R-43	54	135	7,069	EN 10270-1	275,394	96,04	38,96	67,7 \| 94,3 \| 41,2 \| 67,5
D-340	68	120	7,275	EN 10270-1	629,924	33,42	86,58	81,4 \| 91,0 \| 83,7 \| 69,5
D-339L	50	112	8,063	EN 10270-1	580,403	40,02	71,98	76,7 \| 88,9 \| 79,9 \| 61,3
D-346	55	130	9,261	EN 10270-1	793,004	44,38	85,63	92,1 \| 93,7 \| 94,1 \| 88,4
D-345A	55	100	9,261	EN 10270-1	515,163	44,38	55,63	76,9 \| 91,5 \| 68,8 \| 70,4
D-364R-42	54	92	10,396	EN 10270-1	240,214	68,89	23,11	66,7 \| 91,1 \| 30,0 \| 79,0
D-364G	60	128	10,47	EN 10270-1	829,99	48,73	79,27	100,0 \| 100,0 \| 100,0 \| 100,0
D-364J-03	56	117	13,161	EN 10270-1	906,778	48,1	68,9	87,9 \| 94,9 \| 89,2 \| 79,6
D-364R-71	61	120	14,429	EN 10270-1	974,502	52,46	67,54	84,1 \| 94,6 \| 85,2 \| 72,6
D-376A	56,3	140	15,104	EN 10270-1	958,149	76,56	63,44	81,2 \| 90,9 \| 83,3 \| 69,3
D-376	56,3	115	23,343	EN 10270-1	1424,186	53,99	61,01	67,6 \| 90,3 \| 67,6 \| 44,9
D-375A	56,3	94	23,343	EN 10270-1	933,982	53,99	40,01	74,3 \| 89,0 \| 77,6 \| 56,4
D-389N-02	46	110	58,907	EN 10270-1	2345,594	70,18	39,82	51,8 \| 84,9 \| 48,2 \| 22,3
D-406	58	110	60,695	EN 10270-1	2611,224	66,98	43,02	48,0 \| 83,8 \| 43,0 \| 17,3
D-405A	58	98	60,695	EN 10270-1	1882,881	66,98	31,02	46,5 \| 80,7 \| 41,6 \| 17,2
D-414M-02	57	138	75,548	EN 10270-1	2850,281	100,27	37,73	45,1 \| 83,0 \| 38,4 \| 13,9
D-414K	63	111	77,178	EN 10270-1	2768,916	75,12	35,88	44,1 \| 81,0 \| 37,6 \| 13,6
D-409B	50	110	86,65	EN 10270-1	3002,418	75,35	34,65	46,5 \| 84,0 \| 40,2 \| 15,2
D-414M-01	57	91	120,877	EN 10270-1	2608,527	69,42	21,58	41,0 \| 79,0 \| 33,0 \| 10,9
D-445	55	140	139,746	EN 10270-1	4132,296	110,43	29,57	40,3 \| 78,9 \| 32,4 \| 9,4
D-436	60	110	148,182	EN 10270-1	4065,739	82,56	27,44	40,2 \| 80,8 \| 31,1 \| 8,9
D-502	60	120	230,509	EN 10270-1	6834,412	90,35	29,65	38,0 \| 80,3 \| 28,2 \| 5,7

Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202081; Molla di compressione D-364J-03

Paese d'origine: DE, German; Molla di compressione D-364J-03
