Molla di compressione D-364J-04 Acciaio per molle Ø 5,5 x 50,5 x 175 mm

Prezzi a scalare - Molla di compressione D-364J-04

Quantità	Prezzo singolo [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9376 EUR
175	2,9180 EUR
250	2,8813 EUR
350	2,8095 EUR

Molla di compressione Acquistare

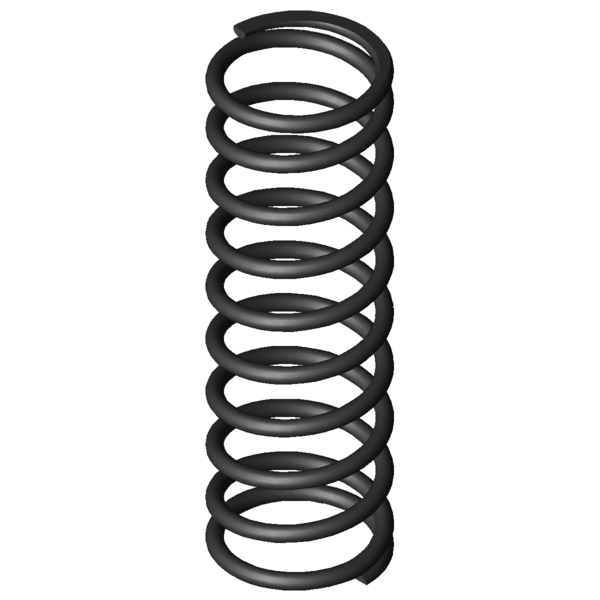

Immagine del prodotto Molla di compressione D-364J-04

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-364J-04

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5,5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	50,5	mm	Diametro medio delle spire
De	56	mm	Diametro esterno delle spire
Dd	43,5	mm	Diametro maggiore della spina
Dh	58	mm	Diametro minore del cono
L0	175	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	908,3	N	Allungamento sotto carico massimo statico
Ln	68,34	mm	Lunghezza minima a carico statico
sn	104,64	mm	Escursione elastica massima a carico statico
Fndyn	863,27	N	Allungamento sotto carico massimo dinamico
Lndyn	73,63	mm	Lunghezza minima a carico dinamico
shdyn	42,9	mm	Escursione elastica massima a carico dinamico
S	19,261	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	8,516	N/mm	Costante della molla
Gew	321,7812	g	Peso dell’articolo
Fntol	44,6	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	44	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,7	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AK	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-364J-04 Acciaio per molle Ø 5,5 x 50,5 x 175 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-364J-04 Acciaio per molle Ø 5,5 x 50,5 x 175 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-364J-04 Acciaio per molle Ø 5,5 x 50,5 x 175 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-364J-04 Acciaio per molle Ø 5,5 x 50,5 x 175 mm

calcolo del percorso della forza Molla di compressione D-364J-04

Modulo di richiesta Molla di compressione D-364J-04 Acciaio per molle Ø 5,5 x 50,5 x 175 mm

Modulo di richiesta Molla di compressione D-364J-04

Molle di compressione simili per Molla di compressione D-364J-04 Acciaio per molle Ø 5,5 x 50,5 x 175 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-364J-04	EN 10270-1	5,5	56	175	908,3	68,34	104,64	8,5	8,516	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364J-04	1.4310	5,5	56	175	780,11	68,34	106,66	8,5	7,314	92,1 \| 100,0 \| 92,0 \| 84,3

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-313C	60	188	1,734	EN 10270-1	263,118	36,27	151,73	51,0 \| 84,0 \| 49,0 \| 20,0
D-339J-04	58	210	2,182	EN 10270-1	277,7	82,75	127,25	56,3 \| 87,2 \| 56,4 \| 25,1
D-313E-12	48	160	2,444	EN 10270-1	279,917	45,45	114,55	56,7 \| 80,9 \| 61,1 \| 28,2
D-339J-11	68	173	2,51	EN 10270-1	308,959	49,91	123,09	74,5 \| 83,0 \| 73,0 \| 67,6
D-339J-23	58	185	3,21	EN 10270-1	403,8	59,2	125,8	63,9 \| 91,0 \| 63,8 \| 37,0
D-318D	49	156	3,367	EN 10270-1	350,664	51,85	104,15	63,7 \| 83,1 \| 69,1 \| 38,8
D-315	54	150	3,793	EN 10270-1	427,309	37,36	112,64	66,2 \| 85,0 \| 70,0 \| 43,7
D-344A-10	60	190	4,252	EN 10270-1	520,186	67,67	122,33	70,8 \| 92,1 \| 71,4 \| 49,0
D-341	68	180	4,63	EN 10270-1	616,696	46,8	133,2	85,8 \| 87,3 \| 89,7 \| 80,2
D-339M	50	187	4,668	EN 10270-1	580,828	62,58	124,42	72,0 \| 88,2 \| 74,0 \| 53,8
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	65,3 \| 94,0 \| 46,8 \| 55,0
D-339L-10	50	160	5,218	EN 10270-1	537,714	56,94	103,06	75,5 \| 87,5 \| 78,8 \| 60,1
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	81,7 \| 93,0 \| 83,2 \| 69,0
D-346A	55	150	5,993	EN 10270-1	520,611	63,13	86,88	76,9 \| 91,6 \| 70,2 \| 69,0
D-364J-04	56	175	8,516	EN 10270-1	908,3	68,34	104,64	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-72	61	180	9,336	EN 10270-1	964,046	76,74	103,26	94,3 \| 93,6 \| 96,4 \| 93,0
D-364J-24	48	185	9,715	EN 10270-1	895,915	92,78	92,22	92,1 \| 93,4 \| 93,4 \| 89,3
D-377	56,3	175	15,104	EN 10270-1	1486,8	76,56	98,44	76,9 \| 95,6 \| 77,6 \| 57,5
D-376A	56,3	140	15,104	EN 10270-1	958,149	76,56	63,44	74,7 \| 88,9 \| 77,7 \| 57,5
D-407	58	160	39,273	EN 10270-1	2561,24	94,78	65,22	52,2 \| 85,6 \| 48,9 \| 22,1
D-406A	58	147	39,273	EN 10270-1	2050,686	94,78	52,22	50,8 \| 83,1 \| 47,1 \| 22,1
D-414L	63	179	44,682	EN 10270-1	2785,164	116,67	62,33	49,4 \| 82,6 \| 46,1 \| 19,4
D-413	48	190	52,16	EN 10270-1	3142,64	129,75	60,25	47,4 \| 82,2 \| 43,2 \| 16,6
D-414M-03	57	184	54,944	EN 10270-1	2905,226	131,12	52,88	47,2 \| 84,8 \| 40,9 \| 15,8
D-414M-02	57	138	75,548	EN 10270-1	2850,281	100,27	37,73	41,6 \| 79,4 \| 34,0 \| 11,5
D-437	60	165	95,882	EN 10270-1	4632,316	116,69	48,31	40,9 \| 80,9 \| 32,9 \| 9,1
D-445	55	140	139,746	EN 10270-1	4132,296	110,43	29,57	36,4 \| 77,7 \| 25,1 \| 6,2
D-504	60	175	149,153	EN 10270-1	7010,178	128	47	38,6 \| 81,1 \| 28,9 \| 5,8

Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202081; Molla di compressione D-364J-04

Paese d'origine: DE, German; Molla di compressione D-364J-04
