Molla di compressione D-365RA Acciaio per molle Ø 5,6 x 22,4 x 66 mm

Prezzi a scalare - Molla di compressione D-365RA

Quantità	Prezzo singolo [EUR]
1	12,7100 EUR
2	10,1200 EUR
3	5,6200 EUR
7	3,4700 EUR
17	2,1700 EUR
37	1,8100 EUR
75	1,7400 EUR
125	1,7081 EUR
175	1,7063 EUR
250	1,6746 EUR
350	1,6471 EUR

Molla di compressione Acquistare

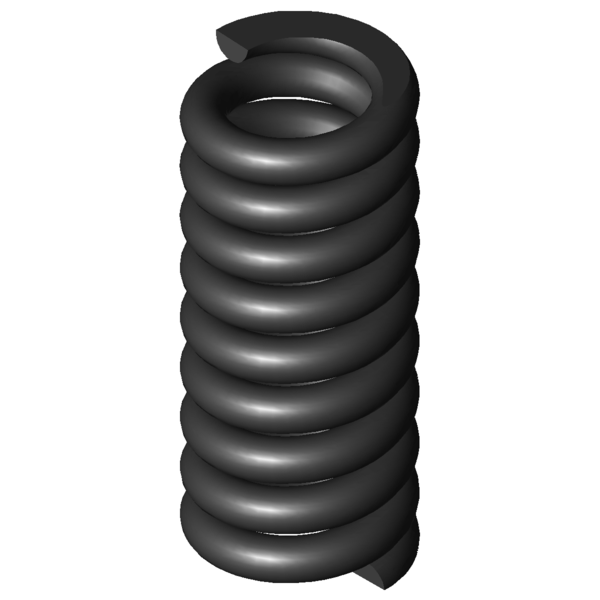

Immagine del prodotto Molla di compressione D-365RA

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-365RA

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5,6	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	22,4	mm	Diametro medio delle spire
De	28	mm	Diametro esterno delle spire
Dd	15,8	mm	Diametro maggiore della spina
Dh	29,1	mm	Diametro minore del cono
L0	66	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	902,341	N	Allungamento sotto carico massimo statico
Ln	58,41	mm	Lunghezza minima a carico statico
sn	7,59	mm	Escursione elastica massima a carico statico
Fndyn	591,894	N	Allungamento sotto carico massimo dinamico
Lndyn	61,02	mm	Lunghezza minima a carico dinamico
shdyn	4,98	mm	Escursione elastica massima a carico dinamico
S	8,053	mm	Passo della molla (da centro spira a centro spira)
n	7,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	118,854	N/mm	Costante della molla
Gew	130,1571	g	Peso dell’articolo
Fntol	166,3	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	161,7	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,29	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AC	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-365RA Acciaio per molle Ø 5,6 x 22,4 x 66 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-365RA Acciaio per molle Ø 5,6 x 22,4 x 66 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-365RA Acciaio per molle Ø 5,6 x 22,4 x 66 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-365RA Acciaio per molle Ø 5,6 x 22,4 x 66 mm

calcolo del percorso della forza Molla di compressione D-365RA

Modulo di richiesta Molla di compressione D-365RA Acciaio per molle Ø 5,6 x 22,4 x 66 mm

Modulo di richiesta Molla di compressione D-365RA

Molle di compressione simili per Molla di compressione D-365RA Acciaio per molle Ø 5,6 x 22,4 x 66 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-365RA	EN 10270-1	5,6	28	66	902,341	58,41	7,59	7,5	118,854	100,0 \| 100,0 \| 100,0 \| 100,0
VD-365RA	1.4310	5,6	28	66	775,017	58,41	7,59	7,5	102,083	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-288Z-42	27	55,1	10,853	EN 10270-1	318,714	25,73	29,37	39,2 \| 77,8 \| 30,6 \| 9,1
D-313J-03	31,6	62,7	11,992	EN 10270-1	331,418	35,06	27,64	41,6 \| 82,6 \| 32,1 \| 10,1
D-300	28,2	63,5	12,43	EN 10270-1	449,094	27,37	36,13	43,4 \| 84,2 \| 35,4 \| 10,5
D-313J-08	28,6	74,6	14,601	EN 10270-1	521,957	38,85	35,75	45,1 \| 83,6 \| 39,5 \| 12,3
D-313L-03	25	72	19,4	EN 10270-1	532,378	44,56	27,44	47,1 \| 81,7 \| 43,3 \| 16,3
D-313J-07	28,6	56	19,911	EN 10270-1	509,479	30,41	25,59	47,4 \| 82,3 \| 43,1 \| 16,7
D-313L-01	25	63,5	20,541	EN 10270-1	431,728	42,48	21,02	47,5 \| 83,3 \| 42,0 \| 17,3
D-329B-01	30	70	22,828	EN 10270-1	724,851	38,25	31,75	52,6 \| 86,3 \| 52,1 \| 19,2
D-331	29	60,5	30,348	EN 10270-1	819,718	33,49	27,01	57,2 \| 86,5 \| 59,5 \| 25,5
D-336A	24	65	38,353	EN 10270-1	702,818	46,68	18,33	59,0 \| 85,2 \| 59,6 \| 32,3
D-361A	30	72	47,941	EN 10270-1	654,697	58,34	13,66	65,3 \| 91,4 \| 64,1 \| 40,3
D-339R-10	27	70	48,9	EN 10270-1	1105,598	47,39	22,61	63,0 \| 90,4 \| 57,6 \| 41,1
D-361	30	60	74,091	EN 10270-1	1386,889	41,28	18,72	68,8 \| 91,2 \| 52,8 \| 62,3
D-364R-48	33,6	66	82,982	EN 10270-1	1640,136	46,24	19,77	70,3 \| 94,4 \| 46,7 \| 69,8
D-365RA	28	66	118,854	EN 10270-1	902,341	58,41	7,59	100,0 \| 100,0 \| 100,0 \| 100,0
D-364P	28	55,5	148,802	EN 10270-1	1557,304	45,03	10,47	79,7 \| 94,1 \| 65,2 \| 79,9
D-389R-01	27,8	70	453,021	EN 10270-1	4187,614	60,76	9,24	56,4 \| 91,2 \| 51,8 \| 26,2

Numero di molle metalliche simili: 16

Numero della tariffa doganale: 73202081; Molla di compressione D-365RA

Paese d'origine: DE, German; Molla di compressione D-365RA
