Molla di compressione D-366A Acciaio per molle Ø 6,3 x 80 x 230 mm

Prezzi a scalare - Molla di compressione D-366A

Quantità	Prezzo singolo [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2451 EUR
175	3,2080 EUR
250	3,1837 EUR
350	3,1130 EUR

Molla di compressione Acquistare

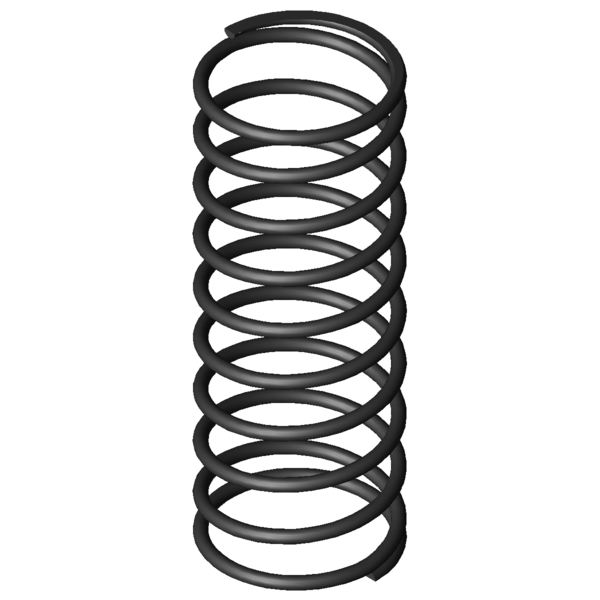

Immagine del prodotto Molla di compressione D-366A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-366A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	6,3	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	80	mm	Diametro medio delle spire
De	86,3	mm	Diametro esterno delle spire
Dd	72	mm	Diametro maggiore della spina
Dh	88,7	mm	Diametro minore del cono
L0	230	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	536,699	N	Allungamento sotto carico massimo statico
Ln	84,46	mm	Lunghezza minima a carico statico
sn	145,54	mm	Escursione elastica massima a carico statico
Fndyn	502,912	N	Allungamento sotto carico massimo dinamico
Lndyn	93,62	mm	Lunghezza minima a carico dinamico
shdyn	98,94	mm	Escursione elastica massima a carico dinamico
S	26,318	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	3,688	N/mm	Costante della molla
Gew	650,2503	g	Peso dell’articolo
Fntol	40,1	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	39,6	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	8,71	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AL	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-366A Acciaio per molle Ø 6,3 x 80 x 230 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-366A Acciaio per molle Ø 6,3 x 80 x 230 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-366A Acciaio per molle Ø 6,3 x 80 x 230 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-366A Acciaio per molle Ø 6,3 x 80 x 230 mm

calcolo del percorso della forza Molla di compressione D-366A

Modulo di richiesta Molla di compressione D-366A Acciaio per molle Ø 6,3 x 80 x 230 mm

Modulo di richiesta Molla di compressione D-366A

Molle di compressione simili per Molla di compressione D-366A Acciaio per molle Ø 6,3 x 80 x 230 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-366A	EN 10270-1	6,3	86,3	230	536,699	84,46	145,54	8,5	3,688	100,0 \| 100,0 \| 100,0 \| 100,0
VD-366A	1.4310	6,3	86,3	230	460,969	84,46	145,54	8,5	3,167	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-313T	70	233	1,649	EN 10270-1	316,372	41,18	191,82	64,4 \| 81,1 \| 67,4 \| 44,7
D-339G	75	224	2,168	EN 10270-1	387,277	45,34	178,66	73,6 \| 85,2 \| 76,8 \| 58,8
D-339X	85	252	2,261	EN 10270-1	454,906	50,81	201,19	76,5 \| 89,7 \| 78,5 \| 61,3
D-364R-58	90	210	2,621	EN 10270-1	332,592	83,09	126,91	79,9 \| 94,1 \| 74,6 \| 71,1
D-339W	85	164	3,553	EN 10270-1	454,906	35,97	128,03	88,6 \| 83,1 \| 86,4 \| 96,4
D-366A	86,3	230	3,688	EN 10270-1	536,699	84,46	145,54	100,0 \| 100,0 \| 100,0 \| 100,0
D-364E-14	70	220	4,087	EN 10270-1	604,612	72,07	147,93	90,6 \| 88,0 \| 93,6 \| 90,2
D-364R-62	77	230	4,34	EN 10270-1	656,139	78,81	151,19	89,6 \| 94,8 \| 89,0 \| 85,0
D-389E-12	105	230	4,725	EN 10270-1	767,039	67,67	162,33	82,9 \| 90,7 \| 79,8 \| 78,0
D-369E	78,3	210	5,058	EN 10270-1	647,476	82	128	84,1 \| 94,0 \| 85,4 \| 72,9
D-389E-24	89	280	5,219	EN 10270-1	982,765	91,7	188,3	75,4 \| 89,7 \| 66,0 \| 70,7
D-366	86,3	220	5,699	EN 10270-1	916,989	59,1	160,9	79,2 \| 98,6 \| 74,5 \| 64,7
D-372	69,3	235	7,551	EN 10270-1	1173,856	79,54	155,46	70,4 \| 92,7 \| 69,7 \| 48,8
D-389E-22	89	190	8,066	EN 10270-1	1014,132	64,27	125,73	68,4 \| 89,9 \| 69,7 \| 45,7
D-389H	75	254	8,189	EN 10270-1	1289,187	96,56	157,44	67,1 \| 89,2 \| 67,0 \| 45,0
D-397	88	285	9,588	EN 10270-1	1764,235	101	184	59,7 \| 85,8 \| 54,8 \| 38,5
D-399C	81	220	12,619	EN 10270-1	1523,253	99,29	120,71	59,2 \| 89,4 \| 59,1 \| 29,2
D-396	88	180	14,818	EN 10270-1	1615,182	71	109	54,7 \| 85,0 \| 54,1 \| 24,9
D-414F	100	200	16,127	EN 10270-1	1934,568	80,04	119,96	53,0 \| 81,1 \| 55,1 \| 22,9
D-421	110	230	18,523	EN 10270-1	2616,335	88,75	141,25	53,1 \| 80,5 \| 58,8 \| 19,9
D-402	71	205	19,633	EN 10270-1	2117,9	97,13	107,87	50,6 \| 83,4 \| 49,7 \| 18,8

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202081; Molla di compressione D-366A

Paese d'origine: DE, German; Molla di compressione D-366A
