Molla di compressione D-373A Acciaio per molle Ø 6,3 x 63 x 340 mm

Prezzi a scalare - Molla di compressione D-373A

Quantità	Prezzo singolo [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7598 EUR
175	3,7361 EUR
250	3,6568 EUR
350	3,5834 EUR

Molla di compressione Acquistare

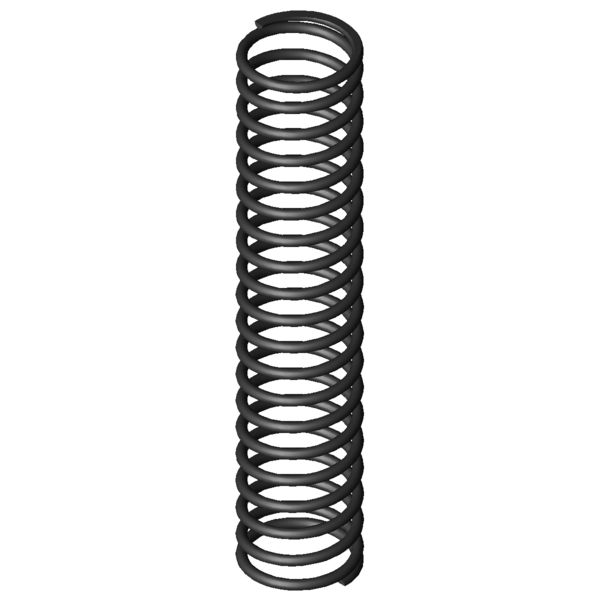

Immagine del prodotto Molla di compressione D-373A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-373A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	6,3	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	63	mm	Diametro medio delle spire
De	69,3	mm	Diametro esterno delle spire
Dd	55	mm	Diametro maggiore della spina
Dh	72	mm	Diametro minore del cono
L0	340	mm	Lunghezza della molla non caricata
Lk	140,8	mm	Lunghezza libera di flessione
Fn	630,407	N	Allungamento sotto carico massimo statico
Ln	158,29	mm	Lunghezza minima a carico statico
sn	181,71	mm	Escursione elastica massima a carico statico
Fndyn	579,852	N	Allungamento sotto carico massimo dinamico
Lndyn	172,86	mm	Lunghezza minima a carico dinamico
shdyn	131,9	mm	Escursione elastica massima a carico dinamico
S	18,038	mm	Passo della molla (da centro spira a centro spira)
n	18,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	3,469	N/mm	Costante della molla
Gew	999,7599	g	Peso dell’articolo
Fntol	42,1	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	41,3	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	9,41	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AN	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-373A Acciaio per molle Ø 6,3 x 63 x 340 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-373A Acciaio per molle Ø 6,3 x 63 x 340 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-373A Acciaio per molle Ø 6,3 x 63 x 340 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-373A Acciaio per molle Ø 6,3 x 63 x 340 mm

calcolo del percorso della forza Molla di compressione D-373A

Modulo di richiesta Molla di compressione D-373A Acciaio per molle Ø 6,3 x 63 x 340 mm

Modulo di richiesta Molla di compressione D-373A

Molle di compressione simili per Molla di compressione D-373A Acciaio per molle Ø 6,3 x 63 x 340 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-373A	EN 10270-1	6,3	69,3	340	630,407	158,29	181,71	18,5	3,469	100,0 \| 100,0 \| 100,0 \| 100,0
VD-373A	1.4310	6,3	69,3	340	541,454	158,29	181,71	18,5	2,98	92,9 \| 100,0 \| 92,9 \| 85,9
VD-373	1.4310	6,3	69,3	340	1009,725	111,04	228,96	12,5	4,41	83,2 \| 100,0 \| 70,9 \| 78,7

Numero di molle metalliche simili: 3

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-313U	70	379	0,955	EN 10270-1	299,531	65,32	313,68	54,8 \| 84,1 \| 52,7 \| 27,5
D-313D	60	319	1,004	EN 10270-1	262,625	57,41	261,59	54,6 \| 79,2 \| 55,6 \| 28,9
D-313T-01	70	312	1,067	EN 10270-1	269,705	59,28	252,72	57,6 \| 84,8 \| 57,3 \| 30,8
D-317A	54	335	1,128	EN 10270-1	257,424	106,74	228,26	57,6 \| 80,0 \| 60,2 \| 32,5
D-339H	75	380	1,255	EN 10270-1	386,821	71,76	308,24	60,3 \| 84,4 \| 60,2 \| 36,2
D-339J-12	68	325	1,305	EN 10270-1	309,762	87,68	237,32	63,0 \| 88,4 \| 62,9 \| 37,6
D-343A	68	395	1,376	EN 10270-1	359,554	133,78	261,22	63,6 \| 87,9 \| 63,3 \| 39,7
D-317	54	335	1,669	EN 10270-1	434,441	74,72	260,28	65,8 \| 80,0 \| 69,4 \| 48,1
D-343	68	395	2,037	EN 10270-1	613,918	93,63	301,37	75,1 \| 87,9 \| 78,8 \| 58,7
D-364R-34	69	296	2,125	EN 10270-1	320,724	145,08	150,92	73,4 \| 91,8 \| 67,0 \| 61,3
D-364R-63	77	365	2,733	EN 10270-1	674,623	118,11	246,89	85,0 \| 92,8 \| 83,5 \| 78,8
D-364E-16	70	335	2,779	EN 10270-1	650,875	100,81	234,19	87,4 \| 94,9 \| 87,2 \| 80,1
D-342	68	275	2,996	EN 10270-1	623,505	66,87	208,13	88,5 \| 86,1 \| 93,1 \| 86,4
D-369G	78,3	310	3,44	EN 10270-1	671,948	114,65	195,35	95,3 \| 93,2 \| 93,4 \| 99,1
D-373A	69,3	340	3,469	EN 10270-1	630,407	158,29	181,71	100,0 \| 100,0 \| 100,0 \| 100,0
D-364J	60	341	3,715	EN 10270-1	831,004	117,33	223,67	87,7 \| 91,2 \| 78,6 \| 93,4
D-389J	75	405	5,019	EN 10270-1	1286,281	148,71	256,29	72,6 \| 88,8 \| 60,0 \| 69,1
D-373	69,3	340	5,135	EN 10270-1	1175,608	111,04	228,96	78,0 \| 100,0 \| 66,5 \| 67,6
D-379A	56,3	365	5,706	EN 10270-1	1044,68	181,92	183,08	77,4 \| 91,5 \| 79,8 \| 60,8
D-379	56,3	365	6,94	EN 10270-1	1479,452	151,82	213,18	68,5 \| 91,5 \| 63,9 \| 50,0
D-399D	81	345	7,946	EN 10270-1	1562,981	148,29	196,71	65,9 \| 87,6 \| 66,4 \| 43,7
D-403	71	300	13,35	EN 10270-1	2198,788	135,3	164,7	57,9 \| 88,2 \| 59,7 \| 26,0
D-409	58	340	18,045	EN 10270-1	2752,3	187,47	152,53	53,4 \| 87,5 \| 53,4 \| 19,2
D-434	73	410	22,023	EN 10270-1	3864,709	234,51	175,49	50,8 \| 80,3 \| 56,4 \| 15,8
D-414M	63	281	27,386	EN 10270-1	2793,812	178,98	102,02	44,4 \| 81,2 \| 39,4 \| 12,7
D-433	73	285	32,594	EN 10270-1	3913,159	164,94	120,06	44,1 \| 80,6 \| 41,1 \| 10,6
D-439	60	335	44,054	EN 10270-1	4606,402	230,44	104,56	42,1 \| 82,7 \| 35,6 \| 7,9
D-496	75	300	45,519	EN 10270-1	5451,674	180,23	119,77	41,9 \| 79,3 \| 38,7 \| 7,6
D-544	80	320	53,747	EN 10270-1	6652,56	196,23	123,78	41,0 \| 77,7 \| 38,8 \| 6,5
D-554	75	295	67,587	EN 10270-1	6745,042	195,2	99,8	38,2 \| 77,2 \| 32,1 \| 5,1

Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202081; Molla di compressione D-373A

Paese d'origine: DE, German; Molla di compressione D-373A
