Molla di compressione D-379B Acciaio per molle Ø 6,3 x 40 x 47 mm

Prezzi a scalare - Molla di compressione D-379B

Quantità	Prezzo singolo [EUR]
1	12,4800 EUR
2	9,9500 EUR
3	5,4200 EUR
7	3,2800 EUR
17	1,8300 EUR
37	1,5400 EUR
75	1,5100 EUR
125	1,4634 EUR
175	1,4586 EUR
250	1,4345 EUR
350	1,4116 EUR

Molla di compressione Acquistare

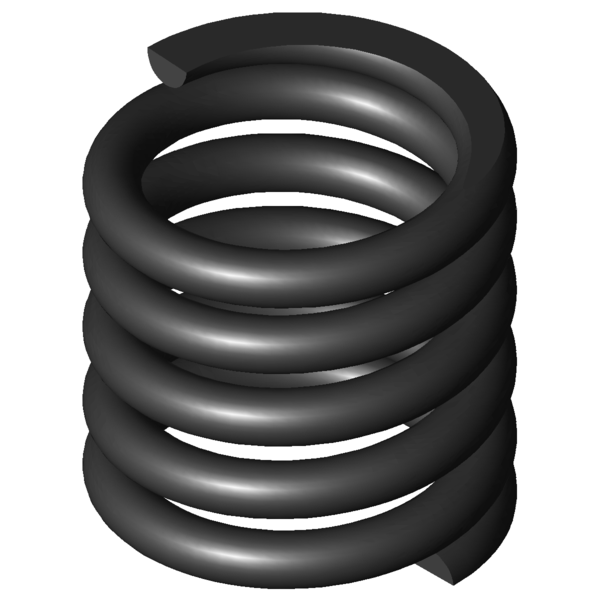

Immagine del prodotto Molla di compressione D-379B

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-379B

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	6,3	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	40	mm	Diametro medio delle spire
De	46,3	mm	Diametro esterno delle spire
Dd	32,7	mm	Diametro maggiore della spina
Dh	47,5	mm	Diametro minore del cono
L0	47	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	631,306	N	Allungamento sotto carico massimo statico
Ln	38,19	mm	Lunghezza minima a carico statico
sn	8,81	mm	Escursione elastica massima a carico statico
Fndyn	504,376	N	Allungamento sotto carico massimo dinamico
Lndyn	39,96	mm	Lunghezza minima a carico dinamico
shdyn	7,04	mm	Escursione elastica massima a carico dinamico
S	11,629	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	71,644	N/mm	Costante della molla
Gew	170,3037	g	Peso dell’articolo
Fntol	95,2	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	93,3	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,2	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AB	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-379B Acciaio per molle Ø 6,3 x 40 x 47 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-379B Acciaio per molle Ø 6,3 x 40 x 47 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-379B Acciaio per molle Ø 6,3 x 40 x 47 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-379B Acciaio per molle Ø 6,3 x 40 x 47 mm

calcolo del percorso della forza Molla di compressione D-379B

Modulo di richiesta Molla di compressione D-379B Acciaio per molle Ø 6,3 x 40 x 47 mm

Modulo di richiesta Molla di compressione D-379B

Molle di compressione simili per Molla di compressione D-379B Acciaio per molle Ø 6,3 x 40 x 47 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-379B	EN 10270-1	6,3	46,3	47	631,306	38,19	8,81	3,5	71,644	100,0 \| 100,0 \| 100,0 \| 100,0
VD-379B	1.4310	6,3	46,3	47	542,226	38,19	8,81	3,5	61,535	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-288L	30	47	8,89	EN 10270-1	259,893	17,77	29,23	39,3 \| 69,7 \| 35,7 \| 12,4
D-339J-20	58	50	12,125	EN 10270-1	336	22,28	27,72	47,1 \| 81,8 \| 42,5 \| 16,9
D-349A-02	50	50	21,499	EN 10270-1	442,028	29,44	20,56	58,4 \| 88,7 \| 56,4 \| 30,0
D-324A	36	41	22,74	EN 10270-1	369,661	24,74	16,26	54,8 \| 76,2 \| 56,4 \| 31,7
D-325	36	53,5	22,74	EN 10270-1	653,91	24,74	28,76	57,2 \| 76,4 \| 63,6 \| 31,7
D-339N-03	41	52	24,545	EN 10270-1	592,036	27,88	24,12	61,0 \| 83,5 \| 65,2 \| 34,3
D-364R-40	54	38	25,247	EN 10270-1	76,849	34,96	3,04	47,9 \| 85,2 \| 23,3 \| 35,3
D-364J-01	56	53	32,171	EN 10270-1	862,821	26,18	26,82	61,4 \| 86,2 \| 53,0 \| 44,9
D-339N-02	41	35	38,182	EN 10270-1	529,2	21,14	13,86	68,4 \| 78,1 \| 73,7 \| 53,3
D-364J-20	48	45	53,972	EN 10270-1	1100,49	24,61	20,39	72,9 \| 93,2 \| 50,3 \| 75,3
D-355	37	51	55,517	EN 10270-1	1147,813	30,33	20,67	70,0 \| 83,8 \| 48,8 \| 77,5
D-354B	37	43	55,517	EN 10270-1	703,673	30,33	12,67	80,2 \| 83,6 \| 79,6 \| 77,5
D-364R-80	46	42	58,942	EN 10270-1	324,181	36,5	5,5	77,9 \| 94,7 \| 56,9 \| 82,3
D-359A-01	34	48	65,267	EN 10270-1	978,405	33,01	14,99	78,8 \| 83,6 \| 61,6 \| 91,1
D-379B	46,3	47	71,644	EN 10270-1	631,306	38,19	8,81	100,0 \| 100,0 \| 100,0 \| 100,0
D-364J-08	42	44	76,683	EN 10270-1	1301,313	27,03	16,97	78,1 \| 90,5 \| 50,2 \| 93,4
D-364K	38	48,6	77,589	EN 10270-1	1196,171	33,18	15,42	78,7 \| 88,7 \| 55,0 \| 92,4
D-364R-02	39	51	96,935	EN 10270-1	1719,492	33,26	17,74	68,9 \| 89,5 \| 43,2 \| 73,9
D-364R-90	39	47	104,969	EN 10270-1	1149,113	36,05	10,95	76,4 \| 93,2 \| 67,7 \| 68,3
D-385	38,3	50	139,93	EN 10270-1	1719,977	37,71	12,29	65,9 \| 92,2 \| 54,2 \| 51,2
D-409AA	56	50	150,926	EN 10270-1	1648,111	39,08	10,92	64,0 \| 85,1 \| 59,5 \| 47,5
D-389A-02	39	51	174,057	EN 10270-1	1912,45	40,01	10,99	62,6 \| 90,1 \| 56,6 \| 41,2
D-414AA	42	53	303,335	EN 10270-1	1650,56	47,56	5,44	53,2 \| 86,0 \| 50,0 \| 23,6
D-389O	34	48,3	355,059	EN 10270-1	2415,555	41,5	6,8	52,9 \| 86,9 \| 51,7 \| 20,2

Numero di molle metalliche simili: 23

Numero della tariffa doganale: 73202081; Molla di compressione D-379B

Paese d'origine: DE, German; Molla di compressione D-379B
