Molla di compressione D-389Q Acciaio per molle Ø 7 x 27 x 107 mm

Prezzi a scalare - Molla di compressione D-389Q

Quantità	Prezzo singolo [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2451 EUR
175	3,2080 EUR
250	3,1837 EUR
350	3,1130 EUR

Molla di compressione Acquistare

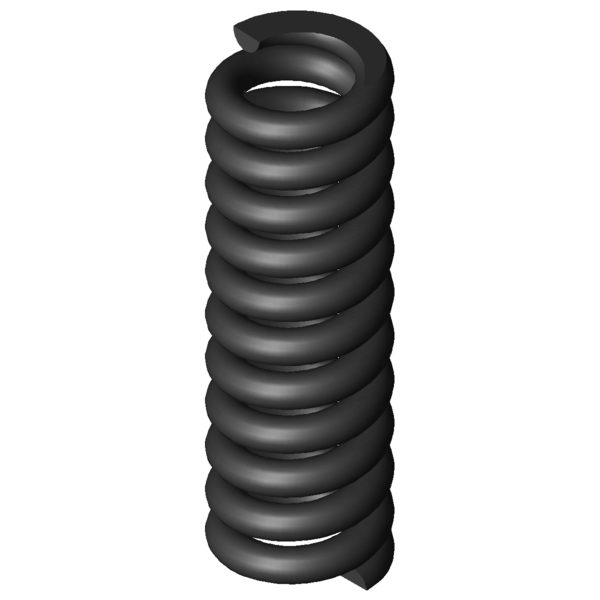

Immagine del prodotto Molla di compressione D-389Q

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-389Q

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	27	mm	Diametro medio delle spire
De	34	mm	Diametro esterno delle spire
Dd	19	mm	Diametro maggiore della spina
Dh	35,2	mm	Diametro minore del cono
L0	107	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	2402,474	N	Allungamento sotto carico massimo statico
Ln	88,63	mm	Lunghezza minima a carico statico
sn	18,37	mm	Escursione elastica massima a carico statico
Fndyn	1870,6	N	Allungamento sotto carico massimo dinamico
Lndyn	92,7	mm	Lunghezza minima a carico dinamico
shdyn	10,68	mm	Escursione elastica massima a carico dinamico
S	10,526	mm	Passo della molla (da centro spira a centro spira)
n	9,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	130,811	N/mm	Costante della molla
Gew	296,7412	g	Peso dell’articolo
Fntol	360,45	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	280,5	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1	mm	(+/-) Tolleranza del diametro delle spire
L0tol	5,35	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AL	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-389Q Acciaio per molle Ø 7 x 27 x 107 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-389Q Acciaio per molle Ø 7 x 27 x 107 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-389Q Acciaio per molle Ø 7 x 27 x 107 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-389Q Acciaio per molle Ø 7 x 27 x 107 mm

calcolo del percorso della forza Molla di compressione D-389Q

Modulo di richiesta Molla di compressione D-389Q Acciaio per molle Ø 7 x 27 x 107 mm

Modulo di richiesta Molla di compressione D-389Q

Molle di compressione simili per Molla di compressione D-389Q Acciaio per molle Ø 7 x 27 x 107 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-389Q	EN 10270-1	7	34	107	2402,474	88,63	18,37	9,5	130,811	51,7 \| 90,5 \| 44,7 \| 20,0
VD-389Q	1.4310	7	34	107	2063,474	88,63	18,37	9,5	112,353	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-327	36	120	9,364	EN 10270-1	667,955	48,66	71,34	61,3 \| 87,9 \| 60,1 \| 35,9
D-313J-10	28,6	109	9,523	EN 10270-1	507,228	55,73	53,27	61,0 \| 84,8 \| 61,7 \| 36,5
D-339Q	32	97,7	21,144	EN 10270-1	830,558	58,42	39,28	87,6 \| 91,8 \| 90,0 \| 81,0
D-359A-05	34	127	21,756	EN 10270-1	1043,672	79,03	47,97	89,5 \| 94,8 \| 90,5 \| 83,3
D-357	37	110	22,86	EN 10270-1	1157,61	59,36	50,64	89,2 \| 96,4 \| 83,5 \| 87,6
D-356A	37	94	22,86	EN 10270-1	791,848	59,36	34,64	87,7 \| 93,2 \| 82,3 \| 87,6
D-359A-04	34	107	26,107	EN 10270-1	1030,618	67,52	39,48	100,0 \| 100,0 \| 100,0 \| 100,0
D-364M	38	113	28,585	EN 10270-1	1194,538	71,21	41,79	91,1 \| 91,7 \| 90,4 \| 91,3
D-362A	30	110	30,185	EN 10270-1	700,862	86,78	23,22	81,7 \| 95,2 \| 63,4 \| 86,5
D-359A-03	34	88	32,634	EN 10270-1	1043,672	56,02	31,98	88,0 \| 94,1 \| 89,9 \| 80,0
D-364R-49	33,6	125	39,687	EN 10270-1	1609,108	84,46	40,55	79,2 \| 91,2 \| 80,7 \| 65,8
D-364R-06	39	102	45,006	EN 10270-1	1845,233	61	41	74,5 \| 89,6 \| 76,1 \| 58,0
D-387	38,3	110	57,618	EN 10270-1	2098,612	73,58	36,42	68,2 \| 88,5 \| 70,7 \| 45,3
D-389A-06	39	102	71,67	EN 10270-1	1717,915	78,03	23,97	60,8 \| 85,7 \| 60,4 \| 36,4
D-389Q	34	107	130,811	EN 10270-1	2402,474	88,63	18,37	51,7 \| 90,5 \| 44,7 \| 20,0

Numero di molle metalliche simili: 14

Numero della tariffa doganale: 73202081; Molla di compressione D-389Q

Paese d'origine: DE, German; Molla di compressione D-389Q
