Molla di compressione D-394B Acciaio per molle Ø 8 x 90 x 185 mm

Prezzi a scalare - Molla di compressione D-394B

Quantità	Prezzo singolo [EUR]
1	15,7400 EUR
2	12,5400 EUR
3	8,4100 EUR
7	6,6100 EUR
17	5,0200 EUR
37	4,3300 EUR
75	4,2600 EUR
125	4,2510 EUR
175	4,2214 EUR
250	4,1716 EUR
350	4,0828 EUR

Molla di compressione Acquistare

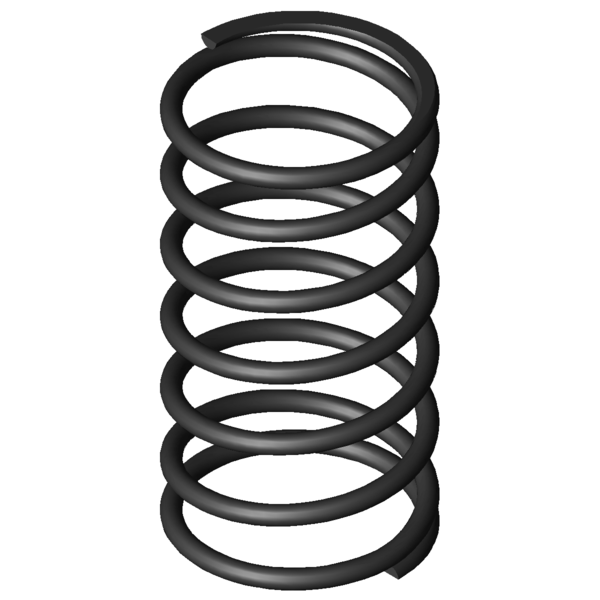

Immagine del prodotto Molla di compressione D-394B

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-394B

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	90	mm	Diametro medio delle spire
De	98	mm	Diametro esterno delle spire
Dd	80,3	mm	Diametro maggiore della spina
Dh	101,4	mm	Diametro minore del cono
L0	185	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1167,7	N	Allungamento sotto carico massimo statico
Ln	72,8	mm	Lunghezza minima a carico statico
sn	112,2	mm	Escursione elastica massima a carico statico
Fndyn	1101,091	N	Allungamento sotto carico massimo dinamico
Lndyn	79,2	mm	Lunghezza minima a carico dinamico
shdyn	70	mm	Escursione elastica massima a carico dinamico
S	32,182	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	10,407	N/mm	Costante della molla
Gew	842,566	g	Peso dell’articolo
Fntol	74,2	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	71,9	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	5,3	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AP	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-394B Acciaio per molle Ø 8 x 90 x 185 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-394B Acciaio per molle Ø 8 x 90 x 185 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-394B Acciaio per molle Ø 8 x 90 x 185 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-394B Acciaio per molle Ø 8 x 90 x 185 mm

calcolo del percorso della forza Molla di compressione D-394B

Modulo di richiesta Molla di compressione D-394B Acciaio per molle Ø 8 x 90 x 185 mm

Modulo di richiesta Molla di compressione D-394B

Molle di compressione simili per Molla di compressione D-394B Acciaio per molle Ø 8 x 90 x 185 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-394B	EN 10270-1	8	98	185	1167,7	72,8	112,2	5,5	10,407	100,0 \| 100,0 \| 100,0 \| 100,0
VD-394B	1.4310	8	98	185	1002,93	72,8	112,2	5,5	8,939	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-339Z-02	75	178	3,375	EN 10270-1	437,637	48,34	129,67	57,6 \| 78,4 \| 62,0 \| 32,4
D-339W	85	164	3,553	EN 10270-1	454,906	35,97	128,03	58,9 \| 79,3 \| 63,3 \| 34,1
D-364B	95	181	3,715	EN 10270-1	524,507	39,82	141,18	61,9 \| 87,8 \| 62,2 \| 35,7
D-364R-57	90	165	4,05	EN 10270-1	433,367	58	107	63,5 \| 85,3 \| 66,2 \| 38,9
D-364E-06	80	165	4,099	EN 10270-1	460,737	52,6	112,4	63,0 \| 79,9 \| 69,6 \| 39,4
D-341	68	180	4,63	EN 10270-1	616,696	46,8	133,2	63,1 \| 76,4 \| 68,5 \| 44,5
D-389E-12	105	230	4,725	EN 10270-1	767,039	67,67	162,33	66,6 \| 87,1 \| 67,4 \| 45,4
D-364S	105	180	4,769	EN 10270-1	643,918	44,97	135,03	68,2 \| 89,8 \| 69,1 \| 45,8
D-369E	78,3	210	5,058	EN 10270-1	647,476	82	128	67,5 \| 82,2 \| 71,6 \| 48,6
D-366	86,3	220	5,699	EN 10270-1	916,989	59,1	160,9	70,8 \| 83,6 \| 74,1 \| 54,8
D-389E-10	105	145	7,425	EN 10270-1	719,139	48,15	96,85	77,2 \| 86,4 \| 74,0 \| 71,3
D-369D	78,3	165	7,818	EN 10270-1	840,385	57,5	107,5	80,5 \| 82,6 \| 83,9 \| 75,1
D-389E-22	89	190	8,066	EN 10270-1	1014,132	64,27	125,73	85,8 \| 91,9 \| 88,0 \| 77,5
D-365	86,3	145	8,956	EN 10270-1	920,734	42,19	102,81	84,3 \| 81,7 \| 85,2 \| 86,1
D-394B	98	185	10,407	EN 10270-1	1167,7	72,8	112,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-390	108	170	11,922	EN 10270-1	1390,586	53,36	116,64	90,5 \| 94,2 \| 90,1 \| 87,3
D-414D-20	120	170	13,964	EN 10270-1	1538,242	59,84	110,16	83,0 \| 87,5 \| 87,0 \| 74,5
D-396	88	180	14,818	EN 10270-1	1615,182	71	109	83,6 \| 95,7 \| 84,7 \| 70,2
D-414F	100	200	16,127	EN 10270-1	1934,568	80,04	119,96	78,2 \| 93,1 \| 76,9 \| 64,5
D-394A	98	125	16,354	EN 10270-1	1191,4	52,15	72,85	78,1 \| 89,2 \| 81,5 \| 63,6
D-426A	90	230	20,945	EN 10270-1	2018,65	133,62	96,38	68,6 \| 84,1 \| 71,9 \| 49,7
D-414E	100	134	25,342	EN 10270-1	1939,175	57,48	76,52	63,9 \| 86,4 \| 64,2 \| 41,1
D-420	110	150	29,107	EN 10270-1	2510,491	63,75	86,25	60,3 \| 83,4 \| 61,7 \| 35,8
D-426	90	175	36,177	EN 10270-1	3227,73	85,78	89,22	58,5 \| 88,8 \| 57,8 \| 28,8
D-482	100	200	38,469	EN 10270-1	4039,196	95	105	58,7 \| 87,7 \| 61,2 \| 27,1
D-530	110	215	40,809	EN 10270-1	4562,289	103,2	111,8	56,2 \| 80,6 \| 62,6 \| 25,5
D-429A	84	200	45,71	EN 10270-1	3739,066	118,2	81,8	53,6 \| 86,1 \| 52,1 \| 22,8
D-480	100	135	60,451	EN 10270-1	4042,3	68,13	66,87	47,6 \| 81,2 \| 44,2 \| 17,2
D-552	75	200	99,392	EN 10270-1	5922,076	140,42	59,58	41,8 \| 78,6 \| 36,4 \| 10,5

Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202081; Molla di compressione D-394B

Paese d'origine: DE, German; Molla di compressione D-394B
