Molla di compressione D-474 Acciaio per molle Ø 11 x 114 x 375 mm

Prezzi a scalare - Molla di compressione D-474

Quantità	Prezzo singolo [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	30,2500 EUR
37	27,4500 EUR
75	26,9000 EUR
125	26,8590 EUR
175	26,7340 EUR
250	26,6504 EUR
350	26,2023 EUR

Molla di compressione Acquistare

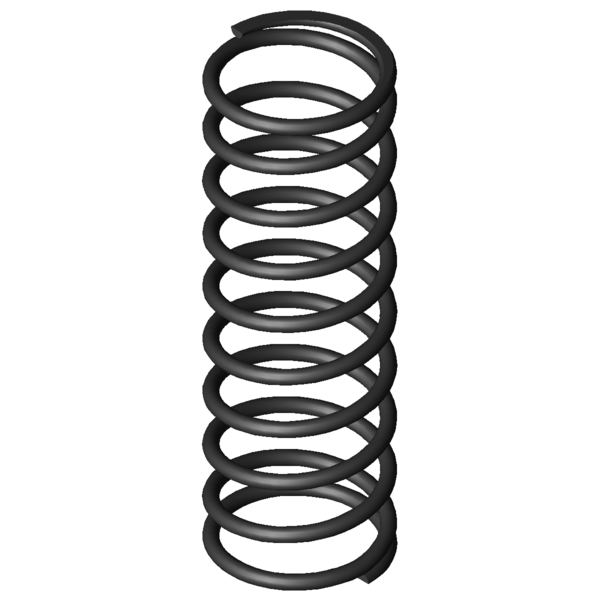

Immagine del prodotto Molla di compressione D-474

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-474

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	11	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	114	mm	Diametro medio delle spire
De	125	mm	Diametro esterno delle spire
Dd		mm	Diametro maggiore della spina
Dh		mm	Diametro minore del cono
L0	375	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	2784,406	N	Allungamento sotto carico massimo statico
Ln	139,91	mm	Lunghezza minima a carico statico
sn	235,09	mm	Escursione elastica massima a carico statico
Fndyn		N	Allungamento sotto carico massimo dinamico
Lndyn		mm	Lunghezza minima a carico dinamico
shdyn		mm	Escursione elastica massima a carico dinamico
S	42,824	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	11,844	N/mm	Costante della molla
Gew	2824,8782	g	Peso dell’articolo
Fntol	132	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol		N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,9	mm	(+/-) Tolleranza del diametro delle spire
L0tol	7,69	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	BF	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-474 Acciaio per molle Ø 11 x 114 x 375 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-474 Acciaio per molle Ø 11 x 114 x 375 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-474 Acciaio per molle Ø 11 x 114 x 375 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-474 Acciaio per molle Ø 11 x 114 x 375 mm

calcolo del percorso della forza Molla di compressione D-474

Modulo di richiesta Molla di compressione D-474 Acciaio per molle Ø 11 x 114 x 375 mm

Modulo di richiesta Molla di compressione D-474

Molle di compressione simili per Molla di compressione D-474 Acciaio per molle Ø 11 x 114 x 375 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-474	EN 10270-1	11	125	375	2784,406	139,91	235,09	8,5	11,844	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 1

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-414D-14	135	425	3,931	EN 10270-1	1180,726	124,64	300,36	60,4 \| 87,5 \| 60,3 \| 33,2
D-414B	150	389	4,335	EN 10270-1	1293,327	90,67	298,33	62,1 \| 87,2 \| 62,6 \| 36,6
D-394D	98	400	4,579	EN 10270-1	1167	145	255	62,4 \| 81,6 \| 67,1 \| 38,6
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	63,1 \| 86,4 \| 63,6 \| 39,3
D-392	108	390	4,909	EN 10270-1	1390,586	106,74	283,26	64,3 \| 85,1 \| 66,5 \| 41,4
D-414D-24	120	390	5,75	EN 10270-1	1554,735	119,6	270,4	70,4 \| 91,3 \| 71,4 \| 48,5
D-414D-12	135	280	6,075	EN 10270-1	1172,521	87	193	65,5 \| 83,0 \| 62,1 \| 51,3
D-417	135	475	6,136	EN 10270-1	2096,084	133,42	341,58	70,4 \| 87,5 \| 72,1 \| 51,8
D-398	88	410	6,52	EN 10270-1	1753,88	141	269	69,5 \| 78,2 \| 75,2 \| 55,0
D-414D-22	120	255	8,886	EN 10270-1	1521,815	83,74	171,26	73,6 \| 81,9 \| 63,8 \| 75,0
D-414G	100	332	9,337	EN 10270-1	1931,173	125,16	206,84	80,3 \| 83,5 \| 78,7 \| 78,8
D-416	135	315	9,484	EN 10270-1	2101,663	93,39	221,61	84,7 \| 89,2 \| 84,9 \| 80,1
D-462	150	330	10,098	EN 10270-1	2291,813	103,04	226,96	88,4 \| 90,4 \| 89,4 \| 85,3
D-512	165	350	10,724	EN 10270-1	2544,866	112,69	237,31	90,9 \| 86,9 \| 95,2 \| 90,5
D-474	125	375	11,844	EN 10270-1	2784,406	139,91	235,09	100,0 \| 100,0 \| 100,0 \| 100,0
D-422	110	345	11,985	EN 10270-1	2621,783	126,25	218,75	94,2 \| 90,3 \| 93,6 \| 98,8
D-522	135	420	13,355	EN 10270-1	3575,592	152,27	267,73	87,6 \| 91,2 \| 82,8 \| 88,7
D-428	90	370	15,918	EN 10270-1	3191,553	169,5	200,5	82,6 \| 87,2 \| 86,3 \| 74,4
D-486	100	420	16,926	EN 10270-1	3947,997	186,75	233,25	81,5 \| 89,8 \| 84,9 \| 70,0
D-534	110	460	17,956	EN 10270-1	4596,568	204,01	255,99	76,4 \| 87,1 \| 76,2 \| 66,0
D-472	125	250	18,305	EN 10270-1	2776,868	98,3	151,7	78,6 \| 88,9 \| 82,1 \| 64,7
D-520	135	280	20,64	EN 10270-1	3570,736	107	173	73,2 \| 86,3 \| 75,8 \| 57,4
D-532	110	300	26,406	EN 10270-1	4055,782	146,4	153,6	66,1 \| 86,6 \| 67,0 \| 44,9

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202081; Molla di compressione D-474

Paese d'origine: DE, German; Molla di compressione D-474
