Molla di compressione VD-098 Acciaio inossidabile Ø 0,63 x 6,3 x 25,5 mm

Prezzi a scalare - Molla di compressione VD-098

Quantità	Prezzo singolo [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Molla di compressione Acquistare

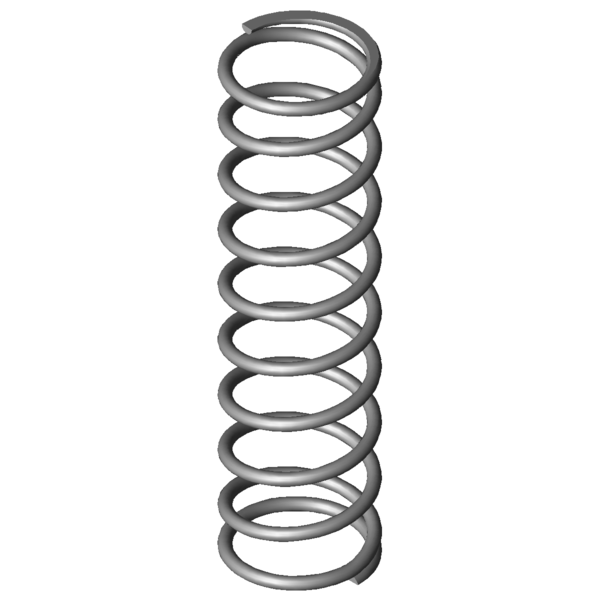

Immagine del prodotto Molla di compressione VD-098

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-098

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	0,63	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	6,3	mm	Diametro medio delle spire
De	6,93	mm	Diametro esterno delle spire
Dd	5,2	mm	Diametro maggiore della spina
Dh	7,5	mm	Diametro minore del cono
L0	25,5	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	11,379	N	Allungamento sotto carico massimo statico
Ln	7,95	mm	Lunghezza minima a carico statico
sn	17,55	mm	Escursione elastica massima a carico statico
Fndyn	10,941	N	Allungamento sotto carico massimo dinamico
Lndyn	8,63	mm	Lunghezza minima a carico dinamico
shdyn	6,86	mm	Escursione elastica massima a carico dinamico
S	2,926	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,649	N/mm	Costante della molla
Gew	0,5121	g	Peso dell’articolo
Fntol	0,89	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	0,89	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,25	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,12	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	F	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-098 Acciaio inossidabile Ø 0,63 x 6,3 x 25,5 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-098 Acciaio inossidabile Ø 0,63 x 6,3 x 25,5 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-098 Acciaio inossidabile Ø 0,63 x 6,3 x 25,5 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-098 Acciaio inossidabile Ø 0,63 x 6,3 x 25,5 mm

calcolo del percorso della forza Molla di compressione VD-098

Modulo di richiesta Molla di compressione VD-098 Acciaio inossidabile Ø 0,63 x 6,3 x 25,5 mm

Modulo di richiesta Molla di compressione VD-098

Molle di compressione simili per Molla di compressione VD-098 Acciaio inossidabile Ø 0,63 x 6,3 x 25,5 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-098	1.4310	0,63	6,93	25,5	11,379	7,95	17,55	8,5	0,649	100,0 \| 100,0 \| 100,0 \| 100,0
D-098	EN 10270-1	0,63	6,93	25,5	13,249	7,95	17,55	8,5	0,755	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-066	6,8	30	0,257	1.4310	5,999	6,69	23,31	63,7 \| 87,5 \| 64,0 \| 39,7
VD-068A-14	6	23,7	0,263	1.4310	3,863	9,01	14,69	61,9 \| 86,3 \| 58,8 \| 40,6
VD-063O	7,6	23	0,278	1.4310	5,04	4,86	18,14	66,8 \| 86,9 \| 70,5 \| 42,9
VD-068A-03	6,5	23,8	0,298	1.4310	5,125	6,59	17,21	68,8 \| 88,8 \| 71,6 \| 45,9
VD-090U-23	7	24	0,346	1.4310	4,592	10,73	13,27	69,2 \| 96,1 \| 58,0 \| 53,4
VD-104A	5,63	26	0,596	1.4310	6,448	15,18	10,82	81,4 \| 93,1 \| 59,2 \| 91,9
VD-115H-11	7,8	24,7	0,618	1.4310	9,243	9,74	14,96	90,1 \| 91,9 \| 83,2 \| 95,3
VD-098	6,93	25,5	0,649	1.4310	11,379	7,95	17,55	100,0 \| 100,0 \| 100,0 \| 100,0
VD-100A-08	6,4	25	0,844	1.4310	14,477	7,85	17,15	87,3 \| 96,8 \| 88,2 \| 76,8
VD-104	5,63	26	0,882	1.4310	13,527	10,67	15,33	84,1 \| 93,1 \| 85,7 \| 73,5
VD-136A	5,8	24,5	1,55	1.4310	8,916	18,75	5,75	61,2 \| 86,2 \| 55,6 \| 41,8
VD-132B	6,4	28	1,633	1.4310	23,943	13,34	14,67	64,2 \| 87,4 \| 65,6 \| 39,7
VD-130	7,1	23	1,686	1.4310	22,406	9,71	13,29	63,5 \| 88,9 \| 63,3 \| 38,5
VD-117H-51	6	27	1,822	1.4310	29,626	10,74	16,26	63,2 \| 88,3 \| 65,5 \| 35,6
VD-136	5,8	24,5	2,294	1.4310	25,952	13,19	11,31	56,2 \| 86,2 \| 54,1 \| 28,3
VD-143R	7,3	26,36	2,576	1.4310	40,102	10,8	15,56	57,0 \| 87,2 \| 58,5 \| 25,2
VD-166K	8	26,3	3,001	1.4310	42,993	11,97	14,33	52,6 \| 82,2 \| 54,1 \| 21,6
VD-173B	7	24,5	4,264	1.4310	49,195	12,96	11,54	48,6 \| 86,0 \| 44,4 \| 15,2
VD-173G	6,3	28	4,354	1.4310	46,066	17,42	10,58	46,3 \| 81,7 \| 42,5 \| 14,9
VD-180C	7,5	26	5,144	1.4310	60,569	14,23	11,77	46,0 \| 82,6 \| 42,9 \| 12,6
VD-173C-10	6,5	24	5,536	1.4310	61,554	12,88	11,12	45,4 \| 83,6 \| 40,9 \| 11,7
VD-177	6	24	5,6	1.4310	43,575	16,22	7,78	42,7 \| 81,2 \| 35,2 \| 11,6
VD-180D-04	6,5	28,3	6,509	1.4310	68,197	17,82	10,48	42,9 \| 80,4 \| 38,2 \| 10,0

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202081; Molla di compressione VD-098

Paese d'origine: DE, German; Molla di compressione VD-098
